De nieuwe versie van Tekla Structures, Tekla Structures 2024, is voorzien van veel nieuwe opties en verbeteringen. Hieronder hebben we de belangrijkste punten op een rij gezet. Op deze pagina en op ons YouTube-kanaal vind je ook een aantal instructievideo's. In onze release info vind je alle updates en links naar uitgebreide handleidingen. Hier vind je een video waarin de nieuwe functionaliteiten in vogelvlucht voorbij komen.
Jan van Essen
Teken- en Adviesburo J. van Essen
Nieuwe gebruikersattributen en eigenschappensets voor verbeterde IFC-uitwisseling

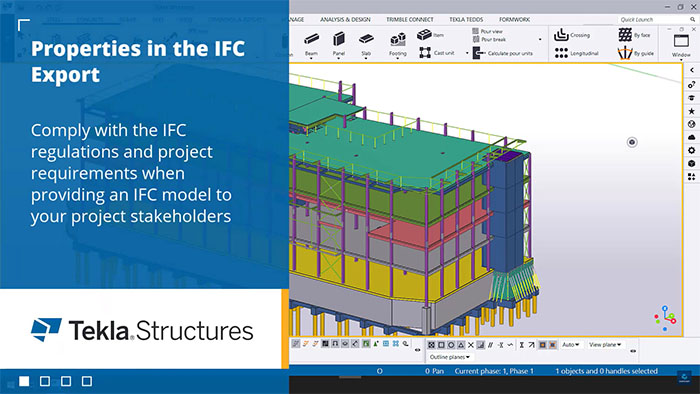

Tekla Structures 2024 komt met een vernieuwd dialoogvenster voor het definiëren van eigenschappensets. Het is nu eenvoudiger en efficiënter om IFC-bestanden te maken die alle eigenschappen bevatten die nodig zijn.
Met het dialoogvenster in de tool Property set definitions kun je eigenschappensets toevoegen en wijzigen in de IFC-export. Dit dialoogvenster is gebruiksvriendelijker, visueler en eenvoudiger te leren. Door de nieuwe functionaliteiten is de tool krachtiger voor het maken van eigenschappensets.
Nieuwe Construsoft tool: IFC-bestanden bewerken

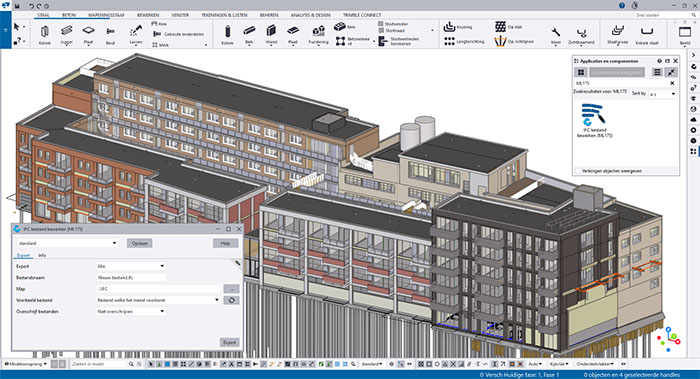

In Tekla Structures 2024 beschik je over de door Construsoft ontwikkelde tool ‘IFC bestand bewerken (ML175)’. Hiermee heb je diverse opties voor het aanpassen van IFC-bestanden, zoals samenvoegen of splitsen.
Hele grote IFC-bestanden hebben veel tijd nodig om verwerkt te worden en bevatten vaak allerlei objecten die je niet nodig hebt. Een groot voordeel van deze tool is dat je alleen de objecten kunt selecteren die je nodig hebt. De tool maakt dan een nieuw IFC-bestand met daarin de door jou geselecteerde IFC-objecten. Eventueel kun je hiervoor een filter gebruiken.
Nieuw coördinatensymbool in modelvensters

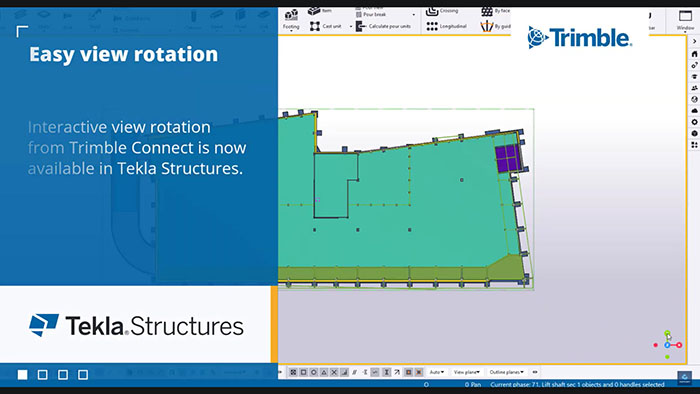

In Tekla Structures 2024 beschik je nu over een handige tool: een interactief coördinatensymbool rechtsonder in de modelvensters. Dit symbool geeft je de richting van het model aan, wat handig is als je vanuit een 3D-venster snel naar een specifiek 2D-venster wil roteren. Met een paar klikken op de navigatieknoppen in het symbool kun je het modelvenster makkelijk draaien.
Vernieuwde manier om bouten te modelleren

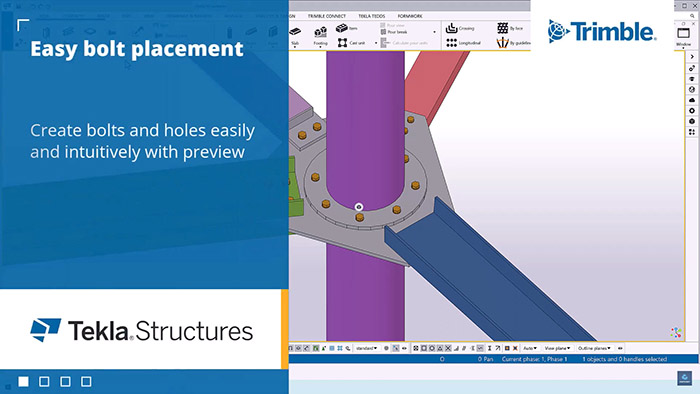

Tekla Structures 2024 heeft verbeterde en efficiëntere manieren voor het modelleren van bouten, zodat je ze met meer precisie en controle kunt plaatsen. De verbeterde functionaliteit stroomlijnt het modelleerproces en verhoogt daardoor de productiviteit.
Uit de user feedback bleek dat na het plaatsen van bouten regelmatig de bouten werden verwijderd en opnieuw werden geplaatst. Door de nieuwe opties is het makkelijker om in één keer de bouten juist te positioneren.
Uitbreiding snapfunctionaliteiten

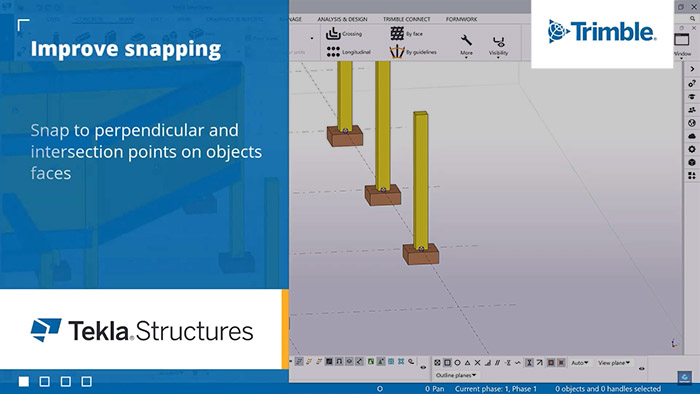

Tekla Structures 2024 beschikt over twee nieuwe snapopties: Snap naar parallelle punten en snappen naar objectvlakken.
Parellelle punten
Je kunt naar punten snappen die parallel zijn aan stramienlijnen, referentielijnen van onderdelen en de randlijnen van bestaande objecten of referentieobjecten.
Objectvlakken
Je kunt in 3D-modelvensters naar objectvlakken snappen wanneer je de snapknoppen Snap naar loodrechte punten of Naar snijpunten snappen actief hebt.
Nieuw commando: Kopieer naar klembord
In Tekla Structures 2024 beschik je over het nieuwe commando ‘Kopiëren naar klembord’. Hiermee kun je sneller en efficiënter eigenschappen tussen objecten kopiëren.

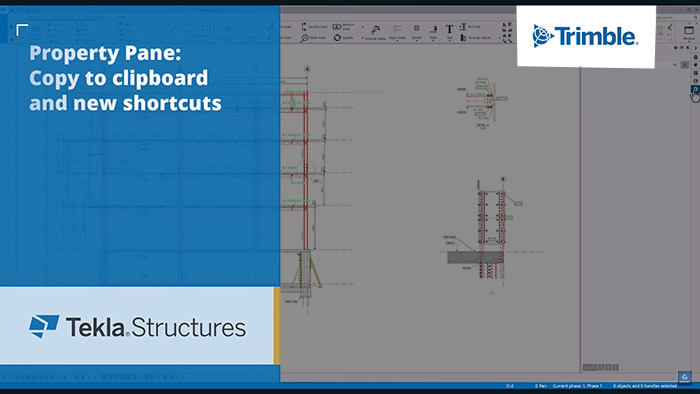

Het nieuwe commando ‘Kopieer naar klembord’ kan worden gebruikt naast het huidige commando Kopieer naar ander object. Het commando is beschikbaar in het eigenschappenvenster in zowel de Model- als de Tekening Editor en kopieert alle eigenschappen van het geselecteerde object naar het klembord van Tekla Structures. Je kunt vervolgens de eigenschappen in de geselecteerde objecten plakken.
Nieuwe kleuren definiëren in tekeningen

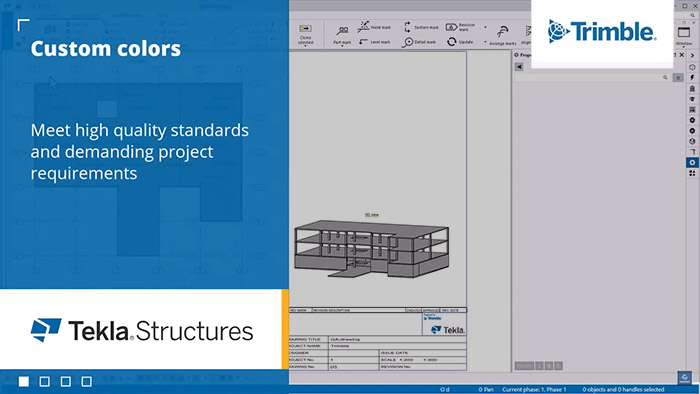

In Tekla Structures 2024 kun je nu in tekeningen een onbeperkt aantal kleuren definiëren en gebruiken voor de weergave van tekeningobjecten. Deze nieuwe optie geeft meer flexibiliteit en biedt meer mogelijkheden bij het visualiseren van tekeningen.
Je kunt de kleuren definiëren of bewerken met behulp van het nieuwe kleurenpalet in de Tekening Editor via Bestand > Editors > Kleurenpalet-editor.
Introductie nieuwe standaard voor staaltekeningen

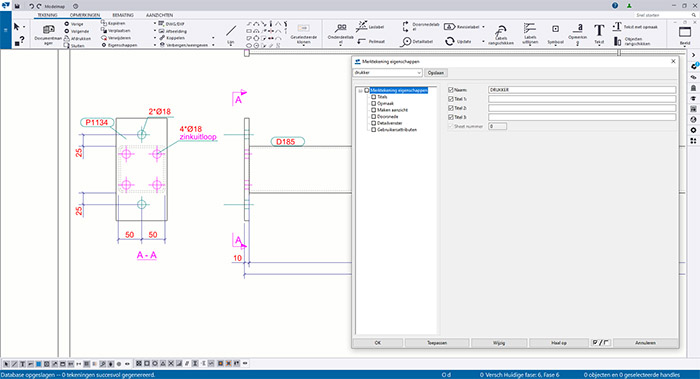

Construsoft introduceert in de 2024-versie in de rol Steel Detailer de nieuwe standaard voor het maken van staaltekeningen. Een Tekla-modelleur is hiermee veel flexibeler in het maken van productietekeningen, omdat hij verschillende aanzichten kan definiëren en per aanzicht in kan stellen wat er bijvoorbeeld bemaat moet worden. Tekeningen worden hierdoor veel duidelijker en beter leesbaar voor zijn collega’s in de productie. Voor hout- en betonbouwers was deze functie al beschikbaar.
Construsoft licht de nieuwe methode voor het maken van staaltekeningen toe in een webinar op dinsdag 9 april.
