Stadsbader zegeviert met realisatie van 40.000 m2 bedrijfsgebouw
In de dynamische wereld van bouw en constructie heeft Stadsbader andermaal zijn toewijding aan innovatie bewezen met de realisatie van het nieuwe bedrijfsgebouw voor Locinox. Het project omvat de constructie van een indrukwekkend gebouw van maar liefst 40.000 m2, met de mogelijkheid van verdere uitbreiding bovenop de kantoren en in het verlengde van de loods. Stadsbader heeft naast het studie- en tekenwerk het volledige gebouw wind- en waterdicht opgeleverd, inclusief omgevingsaanleg. Het project, dat diverse technische uitdagingen overwon, is bekroond met een prestigieuze BIM Award.
Voorgespannen liggers van 40 meter lang en 40 ton zwaar

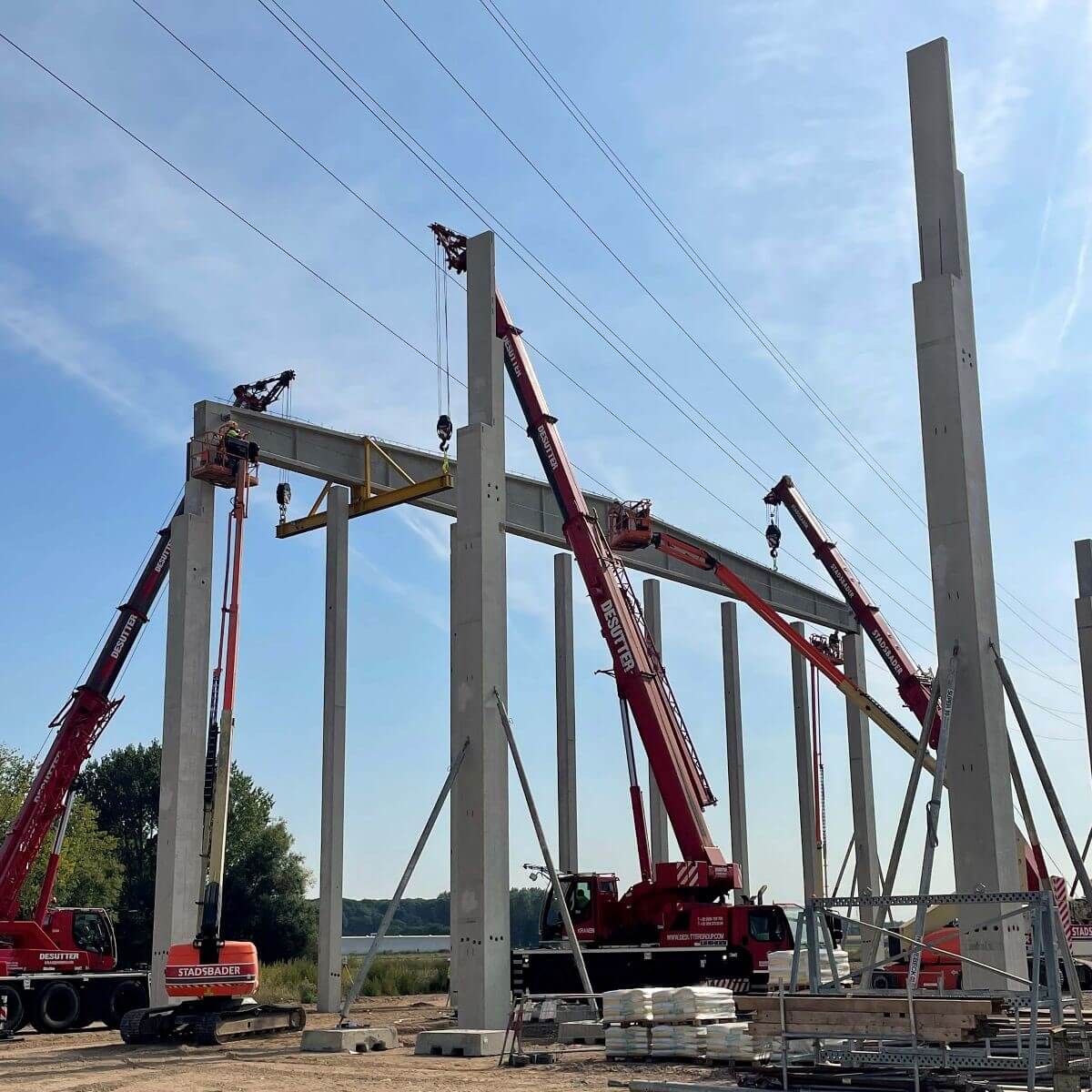

Een van de uitdagingen was de aanwezigheid van een hoogspanningsleiding boven het nieuwe bedrijfsgebouw van Locinox, wereldwijd actief in de productie van hang- en sluitwerk. Stadsbader toonde zijn technische bekwaamheid en innovatieve oplossingen door speciale montagetechnieken toe te passen. Jeroen Dewever, projectingenieur en BIM-modelleur bij Stadsbader, vertelt trots: "Een hoogtepunt van dit project is de realisatie van voorgespannen liggers van 40 meter lang en 40 ton zwaar. Voor het plaatsen van de ligger onder de hoogspanningsleiding, hebben we een eigen hijsjuk ontworpen, ondersteund door drie kranen voor een precieze positionering, rekening houdend met de gevarenzones."

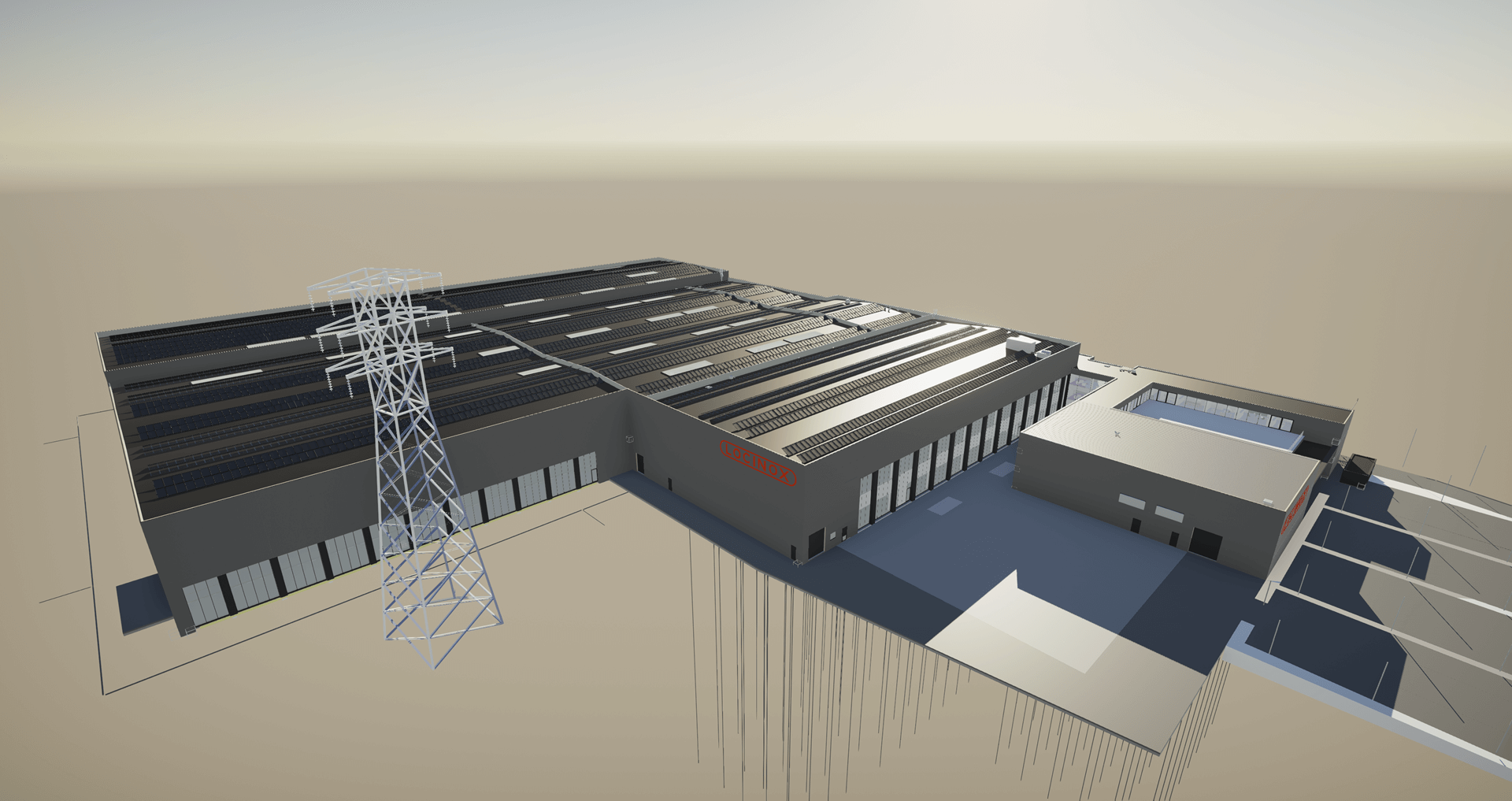

Ontwerp: Goedefroo Architects
Prefab-elementen tot in het kleinste detail gemodelleerd en gecommuniceerd

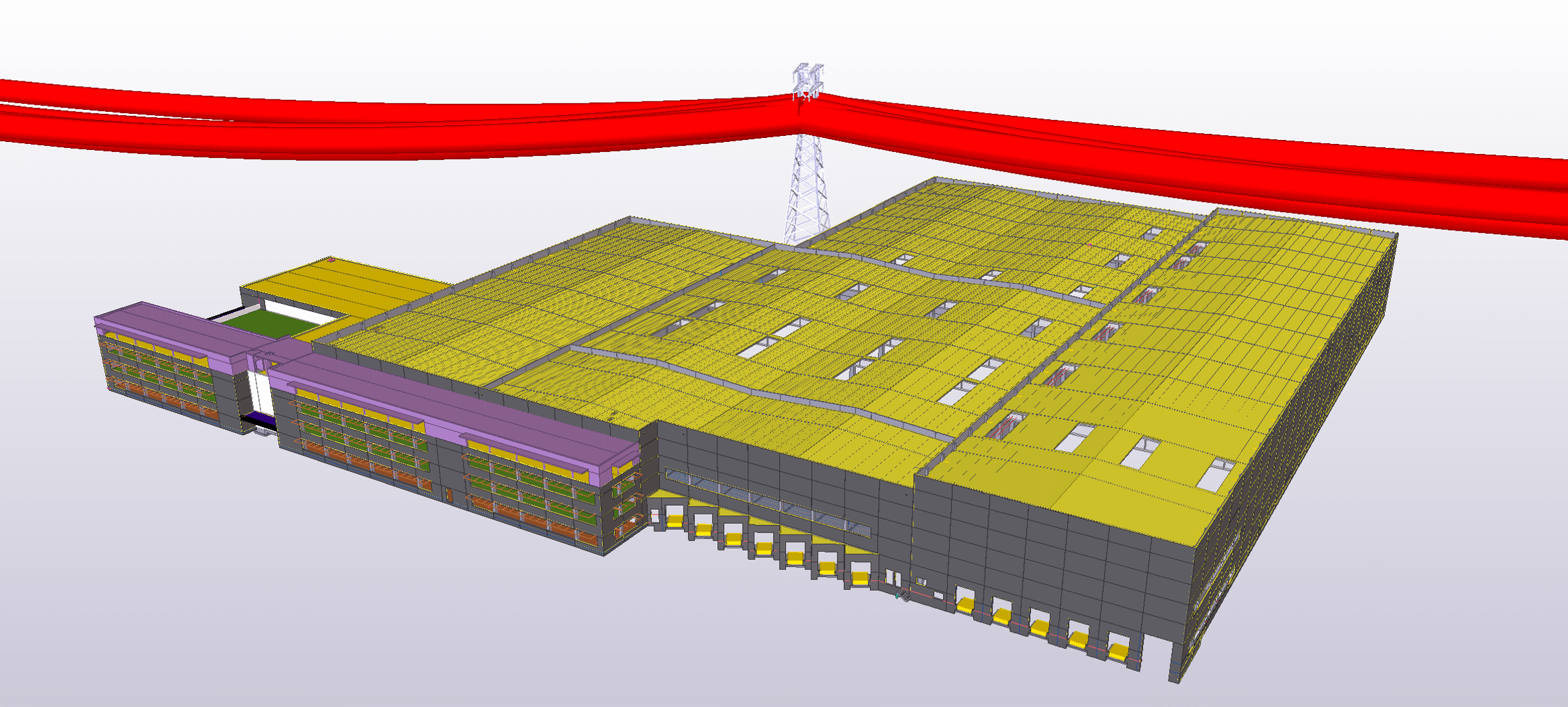

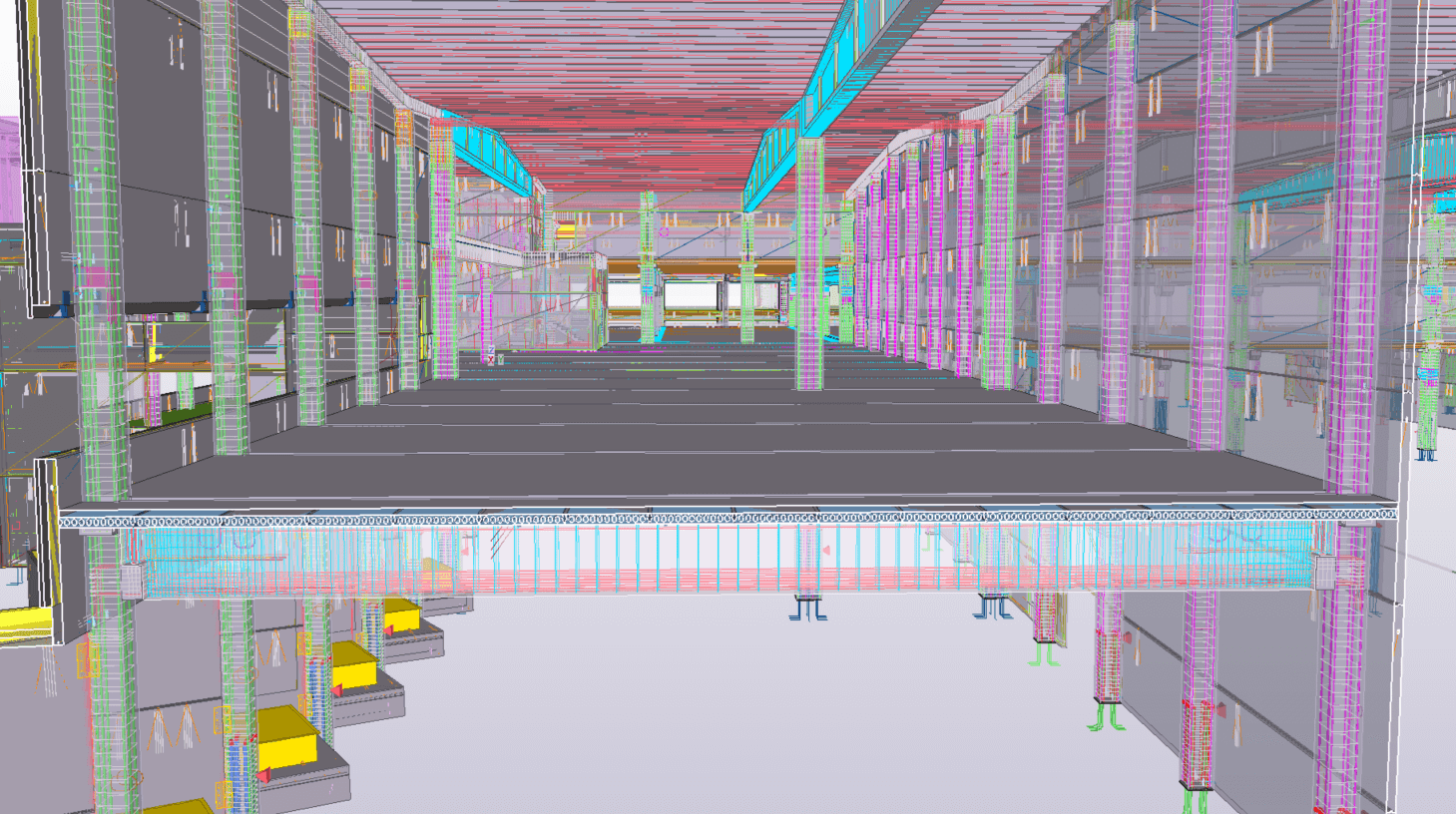

BIM, met Tekla Structures en Trimble Connect als kerncomponenten, bleek onmisbaar in het project. Alle prefab-elementen werden tot in het kleinste detail gemodelleerd, inclusief de hoogspanningsleiding. De nauwkeurige generatie van productietekeningen en uitvoeringsplannen, met aandacht voor variabele posities van de hoogspanningsleidingen vanwege de verschillende weersomstandigheden, was cruciaal. Strakke deadlines en samenwerking tussen meerdere projectleden vereisten hoogstaande coördinatie. Diverse software is ingezet om effectieve samenwerking mogelijk te maken. Dewever licht toe: “Met Tekla Model Sharing faciliteerden we de samenwerking van vijf modelleurs die gelijktijdig aan het project werkten en Trimble Connect is ingezet om de IFC-modellen van zowel technieken als funderingen te coördineren, maar ook clashes te beheren en op te lossen.”
Efficiënt productieproces met eigen ontwikkelde planningstool
Uit de IFC-modellen heeft Stadsbader informatie gehaald voor de productie van alle prefab-elementen. Zogenoemde Unitechnik-bestanden worden vanuit Tekla Structures aangemaakt, waarmee de productie aangestuurd kan worden. Dewever: “Een van de voordelen van Tekla is dat we het productieproces kunnen stroomlijnen door machines aan te sturen, in dit geval voor het uitzetten van bekisting en het knippen van wapening op maat.” Een opmerkelijk aspect van dit project is de eigen ontwikkelde planningstool, die gegevens vanuit het ERP-pakket ISAH visualiseert in Trimble Connect. De tool biedt realtime informatie over elk element, waardoor problemen zoals afwijkingen tussen productie- en montageplanning tijdig worden gedetecteerd. “Met vijf modelleurs in het project is deze tool van onschatbare waarde voor het waarborgen van tijdige productie en coördinatie”, sluit Dewever af.
