3D BIM-software biedt uitkomst voor aannemer Vuylsteke-Eiffage
De Vlaamse aannemer Vuylsteke-Eiffage is met name actief in het ontwerp en de bouw van kantoorgebouwen, verzorgingshuizen, scholen en parkeergebouwen. Met een groeiend portfolio en complexere uitdagingen, bleek het werken in traditioneel 2D tijdrovend en geen optie voor de toekomst. Om die reden ging de aannemer op zoek naar een geavanceerd 3D-softwarepakket. Krist Kindt is verantwoordelijk voor het interne studie- en tekenbureau en tevens BIM-Modelleur. Hij vertelt: “Tekla Structures bood vanwege de vele beschikbare componenten de beste toepassing om verbindingen en wapening te modelleren. Het bleek voor ons de juiste keuze en in de afgelopen jaren hebben we met behulp van de software BIM verder geïntegreerd in ons gehele werkproces.”
BIM-software voor het gehele proces

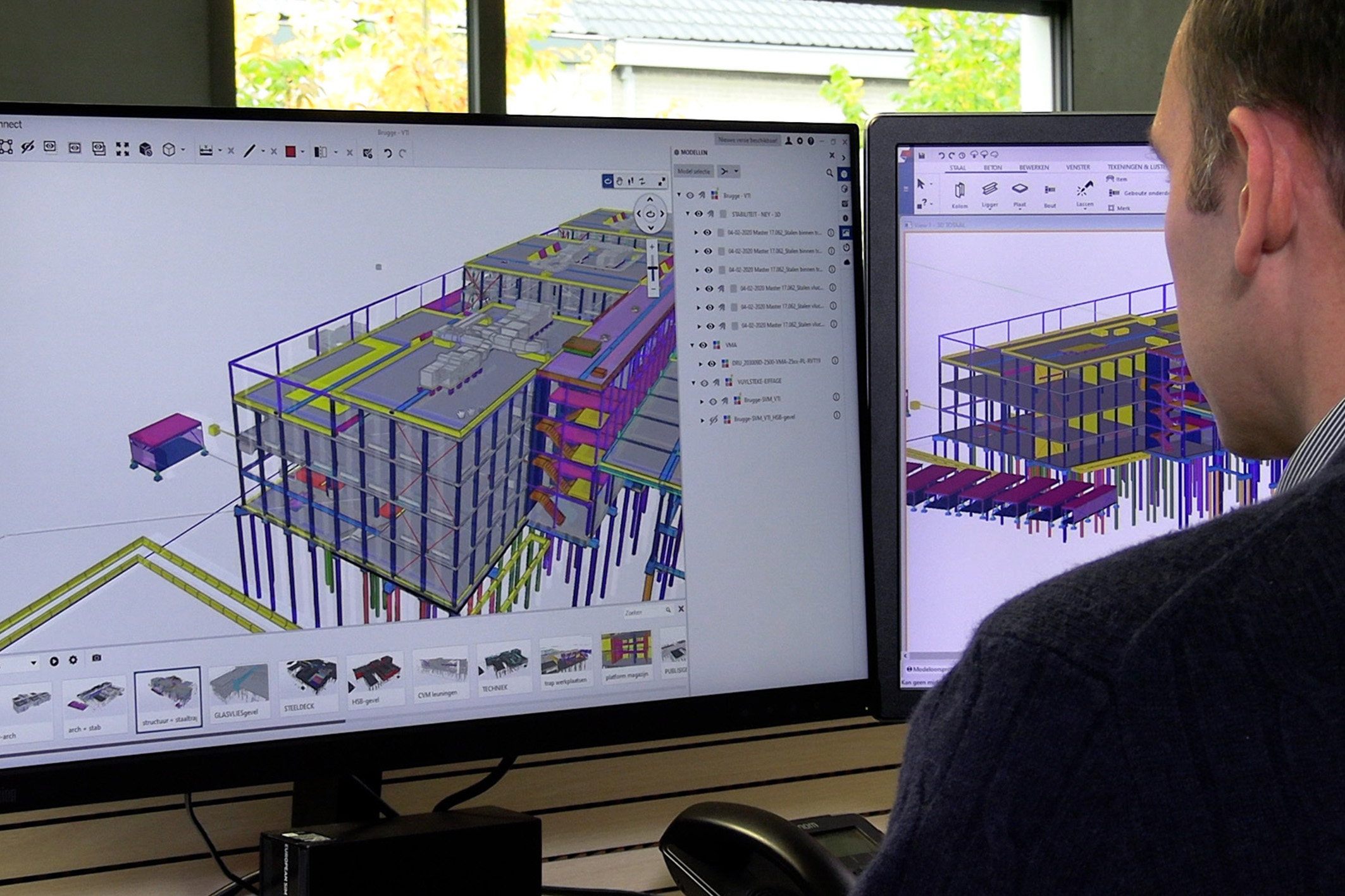

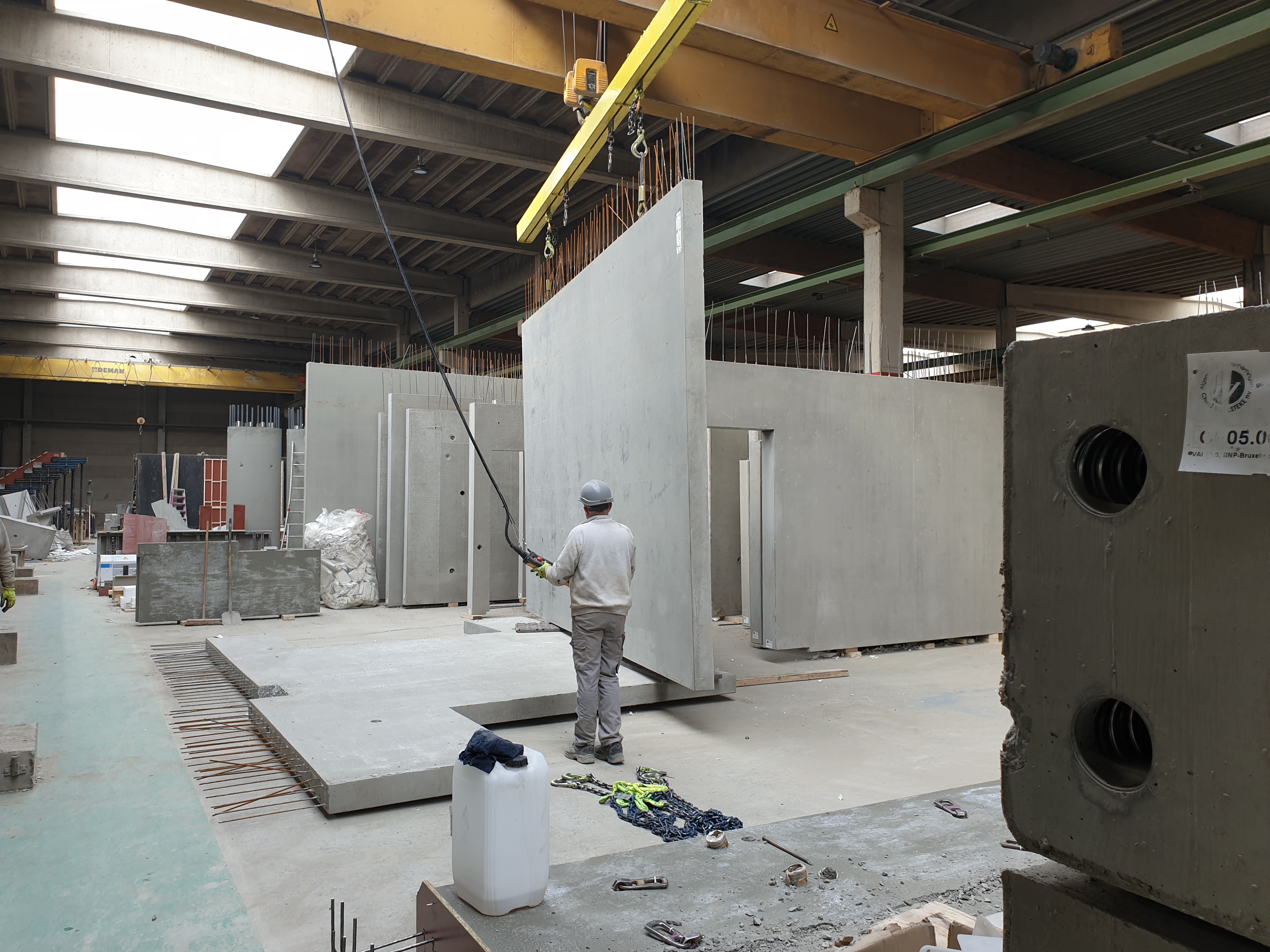

Tegenwoordig wil Vuylsteke-Eiffage bij elk project samenwerken met partners op basis van BIM. “We starten met het maken van een 3D-model, waarbij lijsten worden opgezet met vragen en issues, die anders tijdens het bouwen naar voren komen”, legt Kindt uit. “Deze wordt doorgenomen met de klant, om zoveel mogelijk clashes en tegenstrijdigheden vroegtijdig te elimineren. Als het 3D-model gereed is, wordt Tekla Structures ook ingezet voor de opmaak van productietekeningen. Deze tekeningen gebruiken we voor de productie van prefab elementen, zoals kolommen, balken en wanden, in onze eigen prefab-afdeling. Daarnaast wordt het model ook gedeeld met de leveranciers, die op basis van ons gedetailleerde 3D-model al kunnen plannen, wat voor enorme tijdswinst zorgt. Zij hoeven niet te starten met basisplannen, waar mogelijk fouten in zitten, maar kunnen direct starten met een correct 3D-model. Hierdoor verloopt de doorlooptijd van controles eenvoudiger. De voorbereiding vraagt wat meer tijd, maar zorgt uiteindelijk voor vele voordelen bij het totale productieproces.”

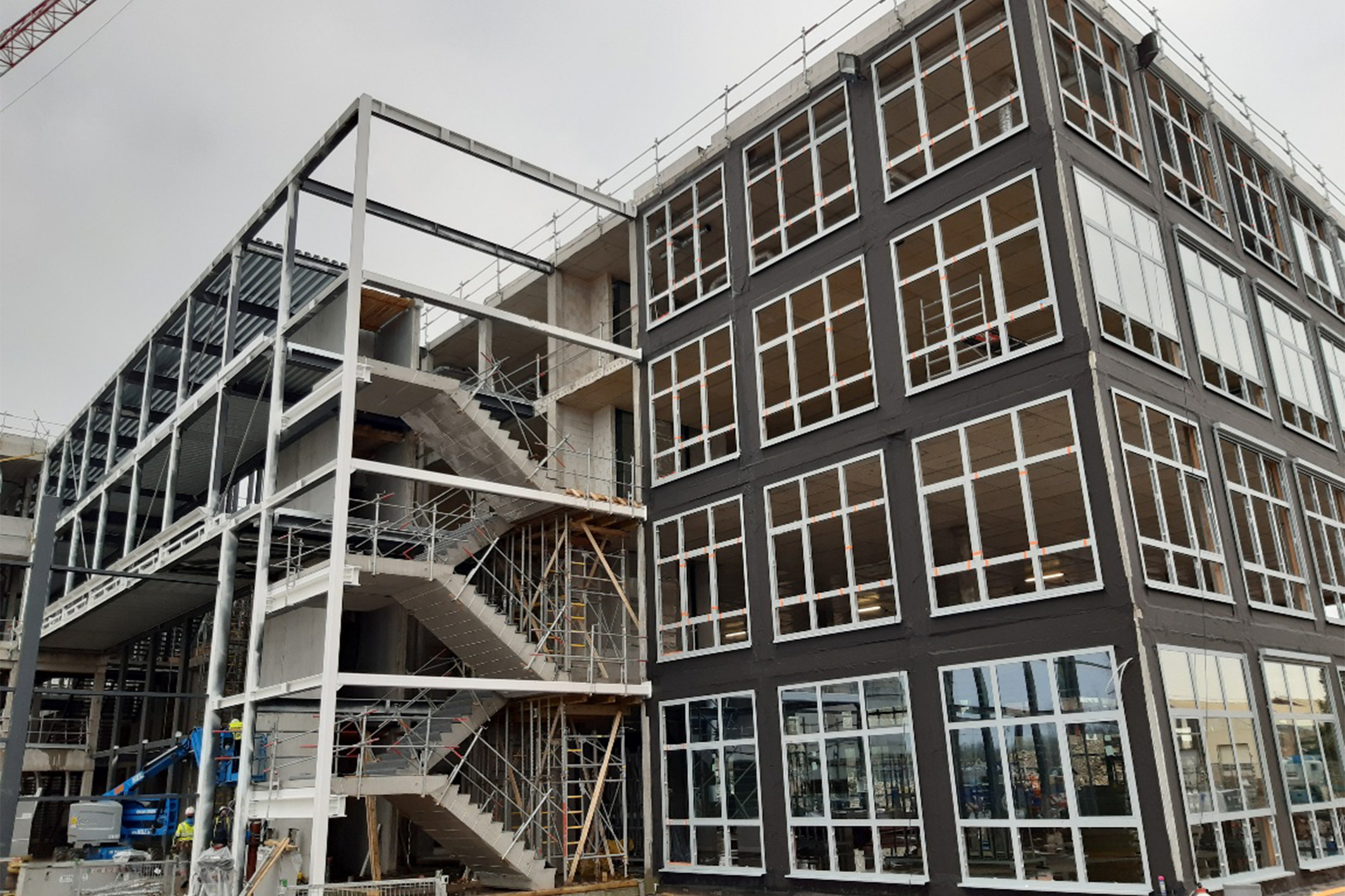

Bovenstaande foto's zijn van het project 'VTI Brugge'. In dit project is zowel van Tekla Structures als Trimble Connect gebruik gemaakt. Meer over dit project vindt u hier.
Informatie uit 3D-model direct toepasbaar op de werf

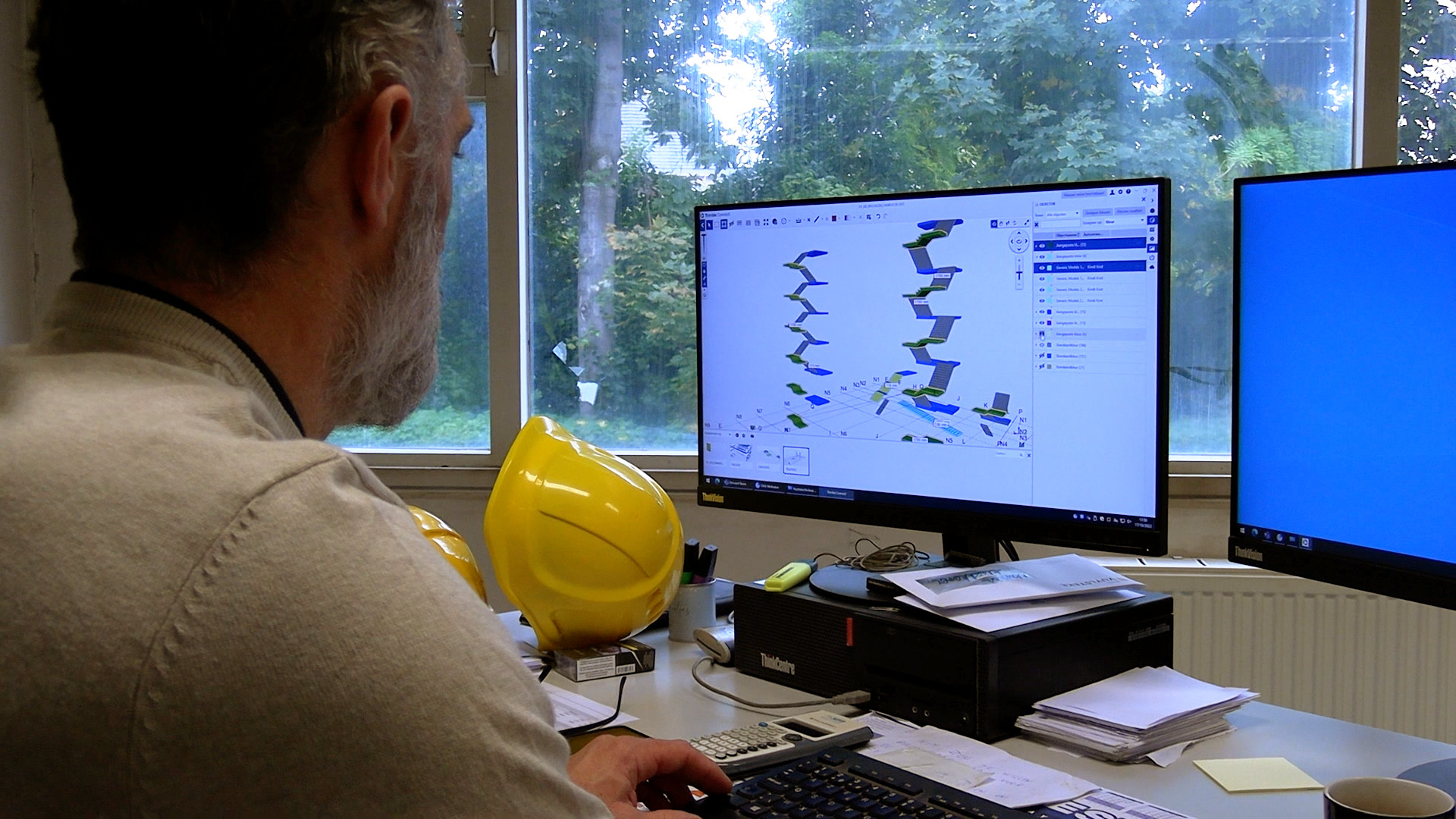

Om de informatie uit het 3D-model niet alleen voor de tekenafdeling beschikbaar te maken, maar ook voor project- én werfleiding, is Vuylsteke-Eiffage al vroeg gestart met het gebruik van samenwerkingsplatform Trimble Connect. “Voorheen werd voor de werf eerst een 2D-plan gegenereerd, die vervolgens moest worden bezorgd op de werf”, vertelt Kindt. “Nu kunnen medewerkers op de werf informatie die ze ad hoc nodig hebben, onmiddellijk uit het 3D-model halen via Trimble Connect”, legt Kindt uit. “We hameren er ook op dat de tekenafdeling alles van eigenschappen tot gebruikerscomponenten goed invult in het 3D-model, zodat andere partijen of collega’s verder kunnen met de juiste informatie.” Dit zorgt ervoor dat Vuylsteke-Eiffage met projectpartners goed kan samenwerken in Trimble Connect.
Interactief dashboard zorgt voor een compleet overzicht
Naast Trimble Connect worden er nog meer tools ingezet om de informatie uit 3D-modellen optimaal te gebruiken. “Via de BIM Publisher doen we dagelijkse exports vanuit Tekla Structures”, vertelt Kindt. “Van alle lopende 3D-modellen worden zo automatisch bestanden gegenereerd. Deze info hebben we verzameld in een Power BI-dashboard. In het dashboard is de planning van projecten te bekijken, ingedeeld in projecten in opmaak, productie of ter goedkeuring. Het grote voordeel hierbij is dat de tool heel interactief is, waardoor je binnen een project alle details kunt bekijken, zoals het aantal wanden, balken en kolommen. Ook kunnen we per maand zien welke activiteiten eraan zitten te komen, waar nodig kunnen we dan bijsturen.”
“Voor ons is binnen het concept van BIM de ‘i’ van informatie het meest belangrijk. Met de juiste informatie kan ervoor gezorgd worden dat de productie-, werf- en tekenafdeling, en zelfs een deel van de facturatie, de informatie die in een 3D-model zichtbaar is, kan gebruiken.”
Het overzicht heeft voordelen voor alle teams binnen het bedrijf. “Iedere afdeling heeft een eigen tabblad in het dashboard”, vertelt Kindt. “Zo is de planning van het tekenwerk inzichtelijk, productie kan de langetermijnplanning bekijken en zien welke elementen eraan zitten te komen en op de werf wordt de status bekeken van wat er uitgetekend is en nog moet worden. Voor de tekenaar of modelleur is het geen extra werk om de juiste informatie in het Power BI-dashboard te laden, als hij gewoon zijn model onderhoudt en statussen direct goed toekent. Zo heeft iedereen de nodige informatie direct beschikbaar in een overzicht.”
Software die zichzelf terugverdient
Om 3D binnen Vuylsteke-Eiffage optimaal in te zetten, is continu inspanning en opleiding van mensen nodig. Kindt merkt ook op dat wanneer mensen weten dat ze veel informatie kunnen halen uit 3D-modellen, dit zijn eigen leven gaat leiden en de software zichzelf verkoopt: “Maar we blijven investeren, bijvoorbeeld als er nieuwe collega’s komen, zorgen we dat ze opgeleid worden. Trimble Connect is niet zo complex, maar je moet wel weten waar eigenschappen zijn weggeschreven, hoe je deze zichtbaar maakt en hoe je ervoor zorgt dat de correcte informatie binnen handbereik is.”
Één bron van waarheid
Uiteindelijk is het de ambitie van Vuylsteke-Eiffage om af te stappen van 2D-tekeningen en alles uit te werken in 3D. Kindt vertelt: “We willen zoveel mogelijk informatie in Trimble Connect krijgen. Bedoeling is dat mensen op de bouw niet langer vanuit de werfkeet met een laptop werken, maar met tablets waarop ze de 3D-modellen kunnen bekijken.” Daarnaast zou hij graag eens de AR-app testen op de werf. Kindt adviseert iedereen die nu nog met 2D werkt om de stap te wagen en de voordelen van 3D te ervaren: “Een 3D-model dat wordt gemaakt is direct beschikbaar voor de project- en werfleden. Er is één persoon bezig met het model, waardoor er minder tijd verloren gaat. Met een 2D-tekening op de werf, weet je nooit 100% zeker dat het om de laatste versie gaat. Door online te werken is er één plek waar de juiste en laatste versie staat van de modellen.”
