Bijzonder staalframebouwproject levert BIM Award op
5 december 2022

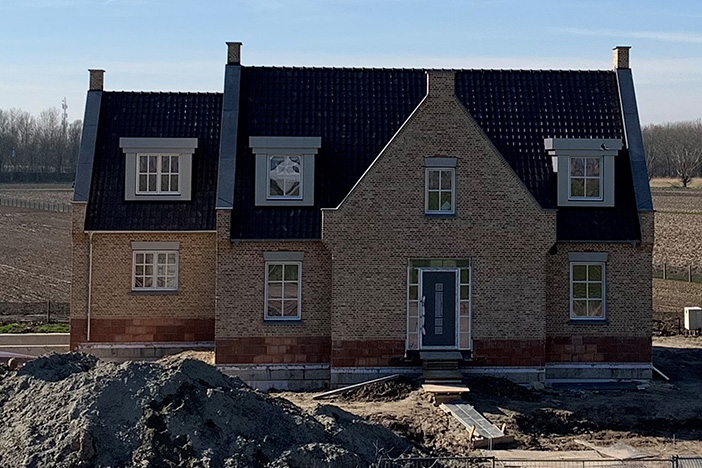

Dankzij CFP Engineering, specialist in koudgevormde staalprofielen, werd een compleet (prefab staalframe) casco van een vrijstaande woning in zeven dagen gemonteerd. Daarvoor is de volledige werkvoorbereiding, productie en montage vanuit Tekla Structures aangestuurd en de productie van de elementen vanuit Trimble Connect. Dankzij het gedetailleerde model en door tijdens het ontwerpen na te denken over optimaal gebruik van materialen, is er flink wat tijd en materiaal bespaard. Dit is ook bij de jury van de BIM Awards niet onopgemerkt gebleven. Zij verkozen het staalframebouwproject tot één van de winnaars van de Construsoft BIM Awards. Corné Verhoeven, tekenaar bij CFP Engineering: “Het is gaaf om met de BIM Awards mee te doen, omdat je zo je project in de picture kunt zetten en de competitie kunt aangaan met anderen om Tekla Structures verder in te zetten in het proces.”

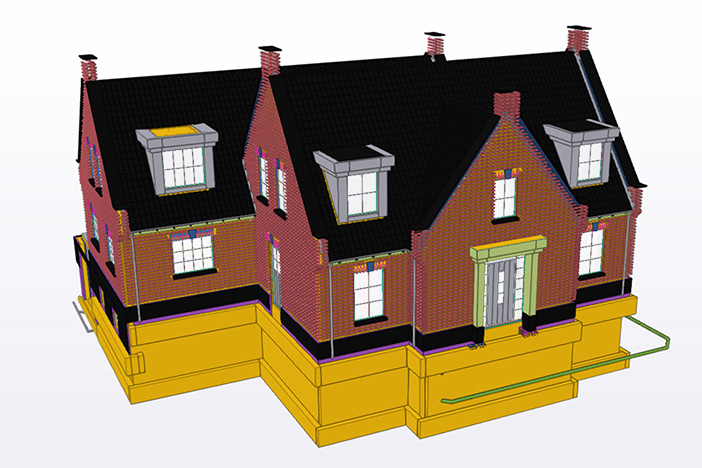

BIM-model met 120 prefab elementen
“In 2020 is CFP Engineering gevraagd om een woning volledig uit te werken”, vertelt Verhoeven. “De opdrachtgever wilde de woning in eigen beheer bouwen en wij kregen de vraag om dit uit te werken, dus inclusief beplatingen, leidingen en beton. Dit heeft geresulteerd in een BIM-model wat bestond uit 120 prefab staalframe-elementen die uiteindelijk in zeven dagen op de bouwplaats zijn gemonteerd. Doordat we de woning in een BIM-model hebben uitgewerkt, hebben we alle informatie in het model kunnen stoppen. Alle partijen die betrokken waren, konden we op deze manier gemakkelijk aansturen en van relevante informatie voorzien.”
Papierloos bouwproces
Verhoeven vervolgt zijn verhaal: “Voor dit project hebben we in het begin al Trimble Connect gebruikt om alle projectpartners mee te laten kijken en alles te laten controleren. Hierdoor konden we vroegtijdig fouten tackelen, een communicatieflow op gang brengen door To Do’s te gebruiken en alles met elkaar afstemmen. Uiteindelijk hebben we hierdoor het hele bouwproces papierloos kunnen uitvoeren.” Frank Maatje, Directeur van Bouwen met Staal, bevestigt de woorden van Verhoeven: “Wat je bij dit project ziet, is dat CFP Engineering er van te voren veel tijd en energie in heeft ingestopt, waardoor de partijen met wie ze samenwerken veel beter aan de slag konden. Dit vormt de basis van BIM: je doet altijd iets voor een partij die na jou komt en als je dat op een goede manier doet, krijg je uiteindelijk een veel beter project, zoals ook hier het geval is.”
Uitwerking volledig in Tekla Structures

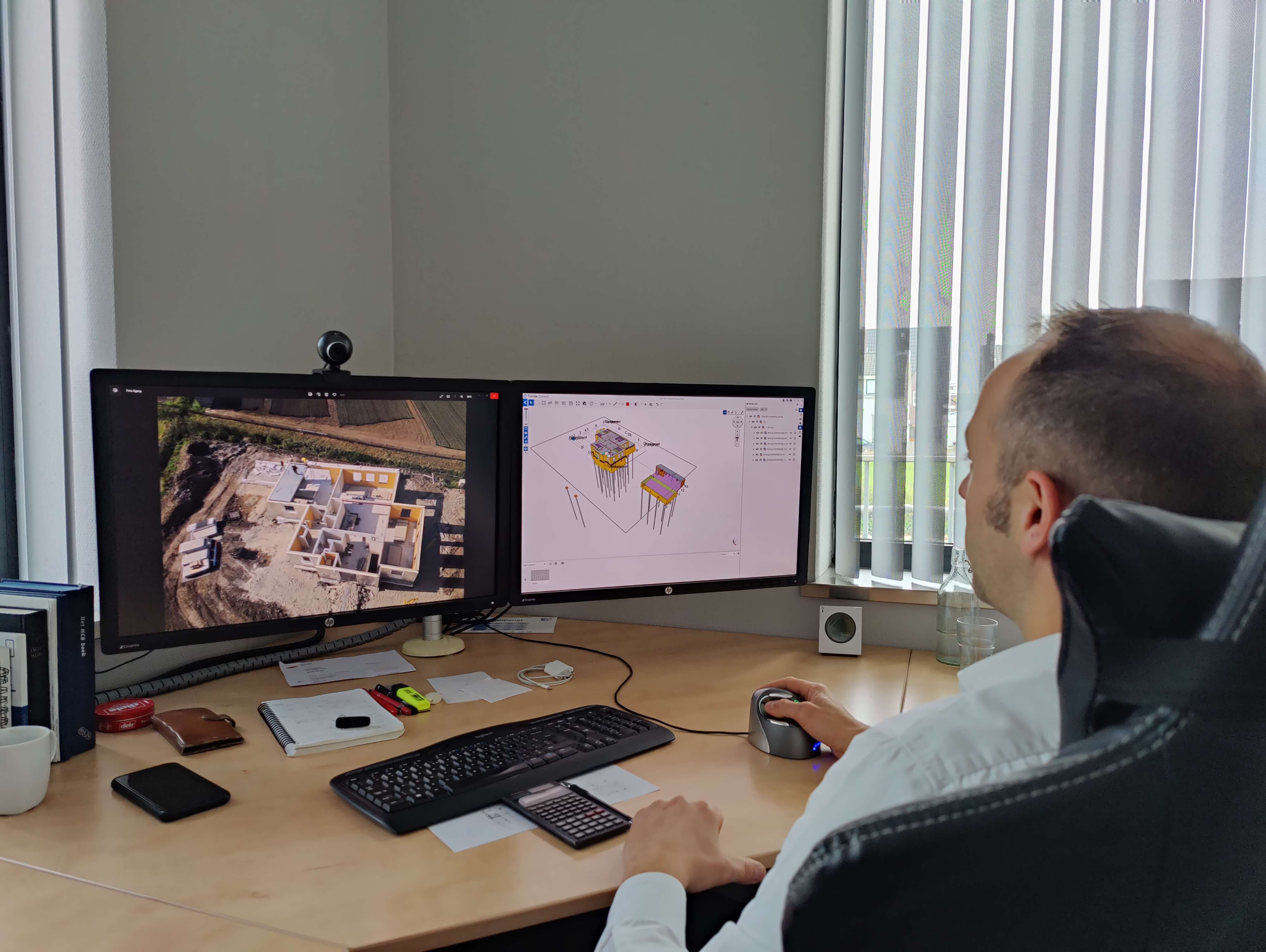

Naast het samenwerkingsplatform Trimble Connect heeft CFP Engineering ook de 3D BIM-software Tekla Structures ingezet, waarmee ze de werkvoorbereiding, productie en montage hebben aangestuurd. Verhoeven licht toe: “Bij dit project hebben we echt alles in Tekla Structures uitgewerkt, zowel de E- en W-installaties als het beton als alle prefab staalframe-elementen. Met deze software hebben we alles gemodelleerd, zelfs alle bouwkundige details, overzichtstekeningen gemaakt, de productie aangestuurd en materiaallijsten gecreëerd. Daarnaast hebben we ook vrachtlijsten en productievolgordes gemaakt en alle vrachtbewegingen gesimuleerd. Alles wat gerelateerd was aan de bouw, hebben we vanuit Tekla Structures aangestuurd. Doordat alles zo gedetailleerd gemodelleerd was, waren de faalkosten nihil, konden we goed alle materialen inschatten en is in slechts zeven dagen de woning gebouwd.”
Potentie staalframebouw
Verhoeven vertelt trots: “Dit project was voor ons een manier om te bewijzen dat staalframebouw potentie heeft. We hebben het op een bepaald detailleringsniveau uitgewerkt waarin wij ook geloven en laten zien dat dit tijdens het bouwproces daadwerkelijk voordelen oplevert. Nu hopen we dat anderen ons hierin gaan volgen en dat er meer van dit soort projecten komen. Het zou heel mooi zijn als CFP Engineering hierin volgend jaar overtroffen wordt en dit project daartoe de aanzet is geweest.” Maatje kan de gedachtegang van Verhoeven alleen maar toejuichen: “Staalframebouw is een heel goed bouwsysteem voor de toekomst. Het heeft veel potentie, zeker als je dat vanuit een 3D-systeem doet, geheel geautomatiseerd.”
Van ontwerp tot montage
Tekla Structures is een 3D BIM-software waarmee u gemakkelijk uw BIM-projecten ontwerpt, detailleert, plant, coördineert en beheert. Hierbij is het mogelijk direct én automatisch de productiegegevens voor staal-, hout- en betonbouwers of aannemers te genereren.
