VKP wint BIM Award met datagedreven houtbouw voor zorgcomplex
Sinds 2003 is VKP bezig met het inventief bouwen met hout. De houtbouwer heeft de afgelopen jaren flink geïnvesteerd in datagedreven productie. Een mooi voorbeeld hiervan is het project ‘Huize d’n Herd’, een zorgcomplex van 73 zorgeenheden voor de opvang van (alleenstaande) volwassenen zonder kinderen. Een gedetailleerd project, waarbij BIM optimaal gebruikt is voor een goede samenwerking met de onderaannemers. Volgens de vakjury een terechte winnaar in de categorie ‘Commerciële projecten’ tijdens de BIM Awards 2023.
Datarijk 3D-model

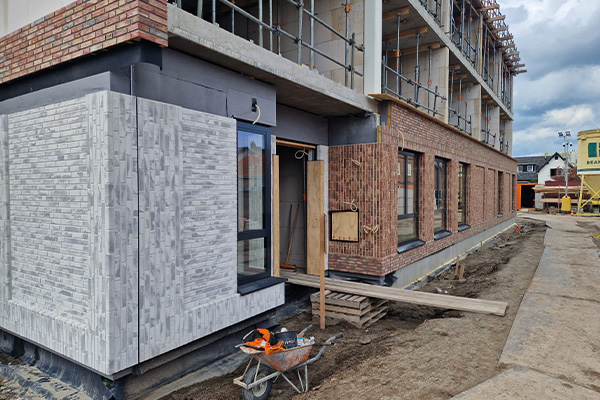

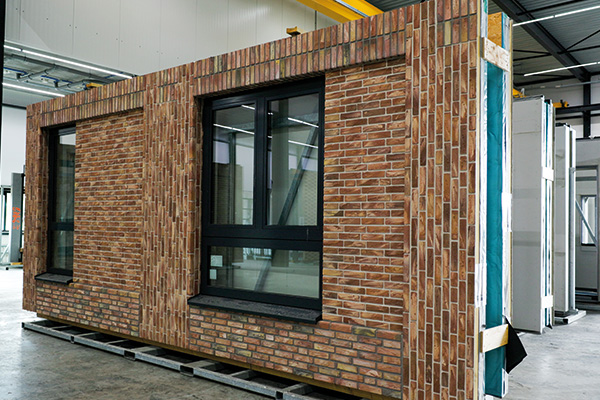

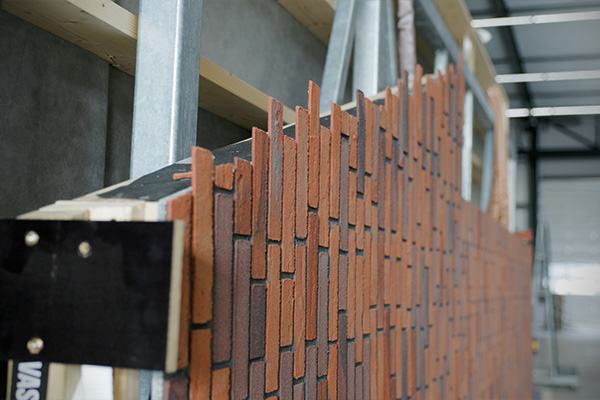

VKP verzorgt de engineering, productie, levering en montage van HSB-elementen, houten casco’s, prefab daksystemen, houten kozijnen én gevelbekleding. Voor Huize d’n Herd hebben zij de engineering productie en levering verzorgd voor de gevelvullende elementen, die direct uit eigen fabriek komen. Deze elementen zijn compleet afgewerkt met minerale gevelstrips en kozijnen inclusief glas, waardoor er steigerloos gebouwd kon worden. Grootste uitdaging binnen het project was het patroon. Martijn van Iwaarden, BIM Engineer bij VKP, vertelt: “De architect heeft uitgetekend hoe het gebouw er uit moet komen te zien. Alles moet ingevuld worden binnen een bepaalde marge. Uitdaging hierbij zijn de gevelstrips, de patronen en de verschillende metselverbanden.” Johrans de Hond, Teamleider BIM bij VKP, vertelt: “Ondanks dat het project er relatief eenvoudig uitziet, zit er onwijs veel data in het 3D-model. De data in het model is voornamelijk voor de steenstriprobot, maar er zitten ook verschillende verbanden in het model. Door alle data in het 3D-model zijn wij in staat om nog effectiever en sneller te werken.”
Eén compleet pakket: van ontwerp tot productie

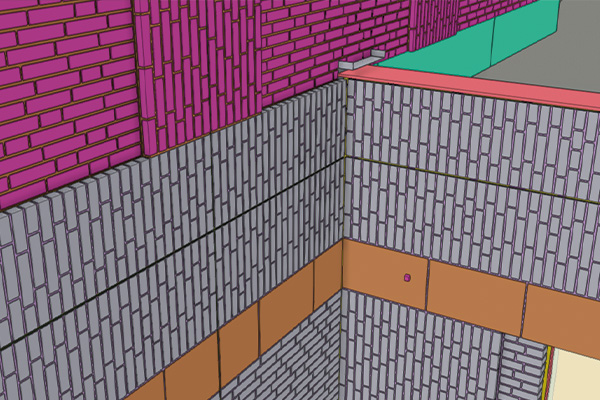

Huize d’n Herd is volledig gemodelleerd in Tekla Structures. “De kracht van Tekla is dat je steenstrips kan tekenen en met het 3D-model direct de machines aanstuurt”, vertelt De Hond. “Er zitten ook kleurnummers in, voornamelijk voor de steenstrips. Stel je hebt een kleurnummer van een steenstripleverancier, dan zie je bij de steenstriprobot direct om welke kleur het gaat, waardoor je altijd kan zien of het de juiste steen is die wordt bevestigd. Naast het modelleren van steenstrips is ook de communicatie in Tekla is heel prettig. Als er een taak wordt aangemaakt in de samenwerkingstool Trimble Connect, krijg je deze ook in Tekla Structures binnen. Er is in Tekla zoveel mogelijk qua instellingen, waardoor je maar één pakket nodig hebt. Dat werkt enorm fijn!”
Trimble Connect als informatiebron voor diverse afdelingen
“We stoppen veel data in het model volgens de BIM-basis ILS, zoals NL-SFB coderingen en IFC-classificatie. Maar daar blijft het niet bij”, vertelt De Hond. “Uiteindelijk is het de bedoeling dat we ook een vertaalslag gaan maken naar Trimble Connect, zodat we hierin ook de modellen kunnen bekijken met de kleur steen die het gebouw gaat krijgen. Op dit moment gebruiken we Trimble Connect voor het verwerken van onder andere elementnummers, detailnummers en materiaalgegevens. Zo kunnen diverse afdelingen gegevens halen uit het model”, vertelt Johrans. “Door bepaalde instellingen is het zelfs mogelijk dat onze werkvoorbereiders materiaalstaten in PDF of Excel formaat kunnen genereren vanuit Trimble Connect. Wat zorgt voor een betere doorloop van het project én kosten bespaart.”
Details direct tevoorschijn halen
Ook de modelleurs werken met Trimble Connect. Van Iwaarden licht toe: “Binnen dit project hadden we te maken met de opdrachtgever en onderaannemers. Samen bouw je met deze software eenvoudig een 3D-model op. Door middel van To do’s kunnen we controles uitvoeren en elkaar erop wijzen wanneer er iets misgaat. Dit heeft gezorgd voor een goede communicatie binnen het project. Daarnaast worden er ook PDF’s toegevoegd aan het model. Als je dan op een detail klikt, krijg je direct het detail in PDF tevoorschijn. Super handig voor in de productie, want dit scheelt hen een hoop uitzoekwerk, en dus tijd.”
De toekomst is digitalisatie
“Uiteindelijk willen we een BIM-ruimte creëren binnen VKP. Met als doel om hier 3D-modellen van onze projecten te bekijken in Virtual Reality”, vertelt Johrans. “Daarnaast zijn we non-stop aan het ontwikkelen om te kijken hoe we het optimale uit de software kunnen halen. We kijken naar de mogelijkheden en ontwikkelingen en brengen ideeën met onze andere vestiging samen. Dat is een enorm leuke uitdaging”, sluit Johrans af.
Ook aan de slag met BIM?
De modelleersoftware Tekla Structures kan ingezet worden in alle fasen van het bouwproces, van ontwerp tot aan de montage. Benieuwd hoe dit past binnen jouw bedrijf? Kijk hier voor meer info over de mogelijkheden.
Het cloudplatform Trimble Connect wordt gebruikt voor het samenwerken en delen van informatie in BIM-projecten. Alle betrokken partijen hebben vanaf iedere locatie, op elk gewenst moment toegang tot relevante informatie. Lees hier meer.
Nieuwsgierig geworden naar VKP? Neem eens een kijkje op hun website: vkpbouw.com.
