Tekeningloos bouwen levert Voortman BIM Award op
19 januari 2023

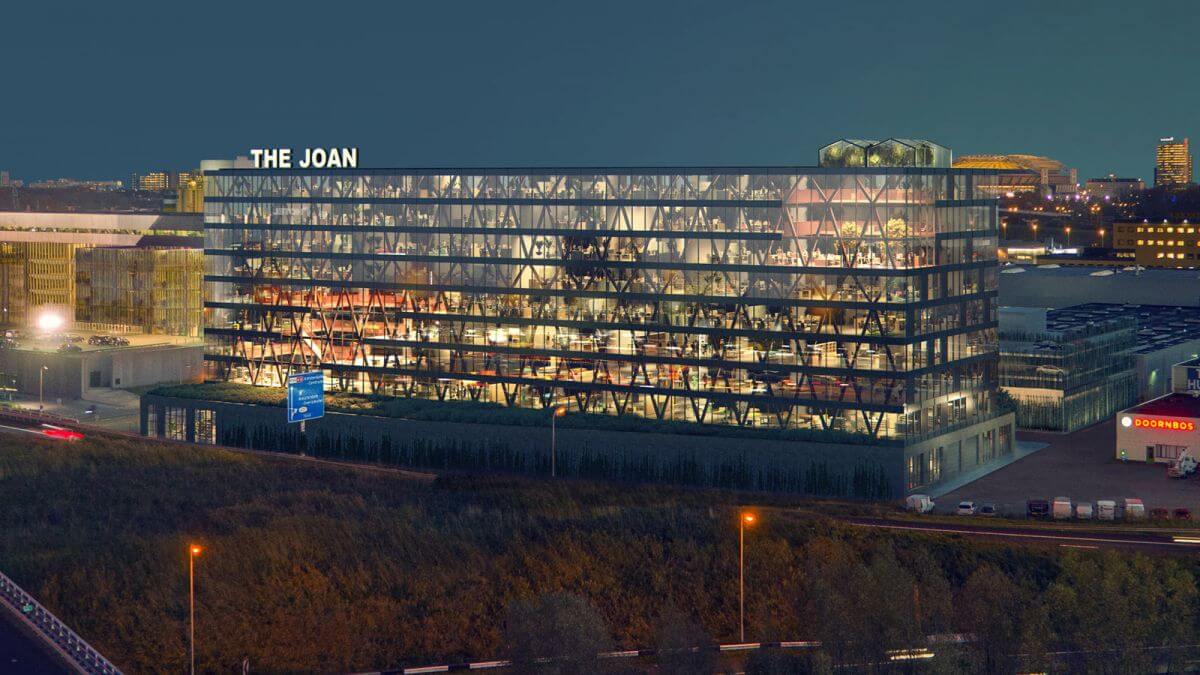

Voortman Steel Construction deed afgelopen jaar met twee projecten mee aan de BIM Awards. Met het project ‘The Joan’, een modern kantoor- en bedrijfsverzamelgebouw van maar liefst 24.000m2, vielen ze in de prijzen en wonnen ze voor het tweede jaar op rij in de categorie Commerciële projecten. Hans Hendriks, één van de juryleden, spreekt met lovende woorden: “Het viel ons op dat Voortman Steel Construction een erg mooie en heldere omschrijving heeft aangeleverd van hoe het project in elkaar steekt, waarbij de focus is gelegd op samenwerking met meerdere partners. Ze hebben met dit project de slag gemaakt om zonder 2D-tekeningen samen te werken en tot en met de bouwplaats het 3D-model te gebruiken. Een mooie, innovatieve én winnende stap.”
Efficiënt en tekeningloos bouwen

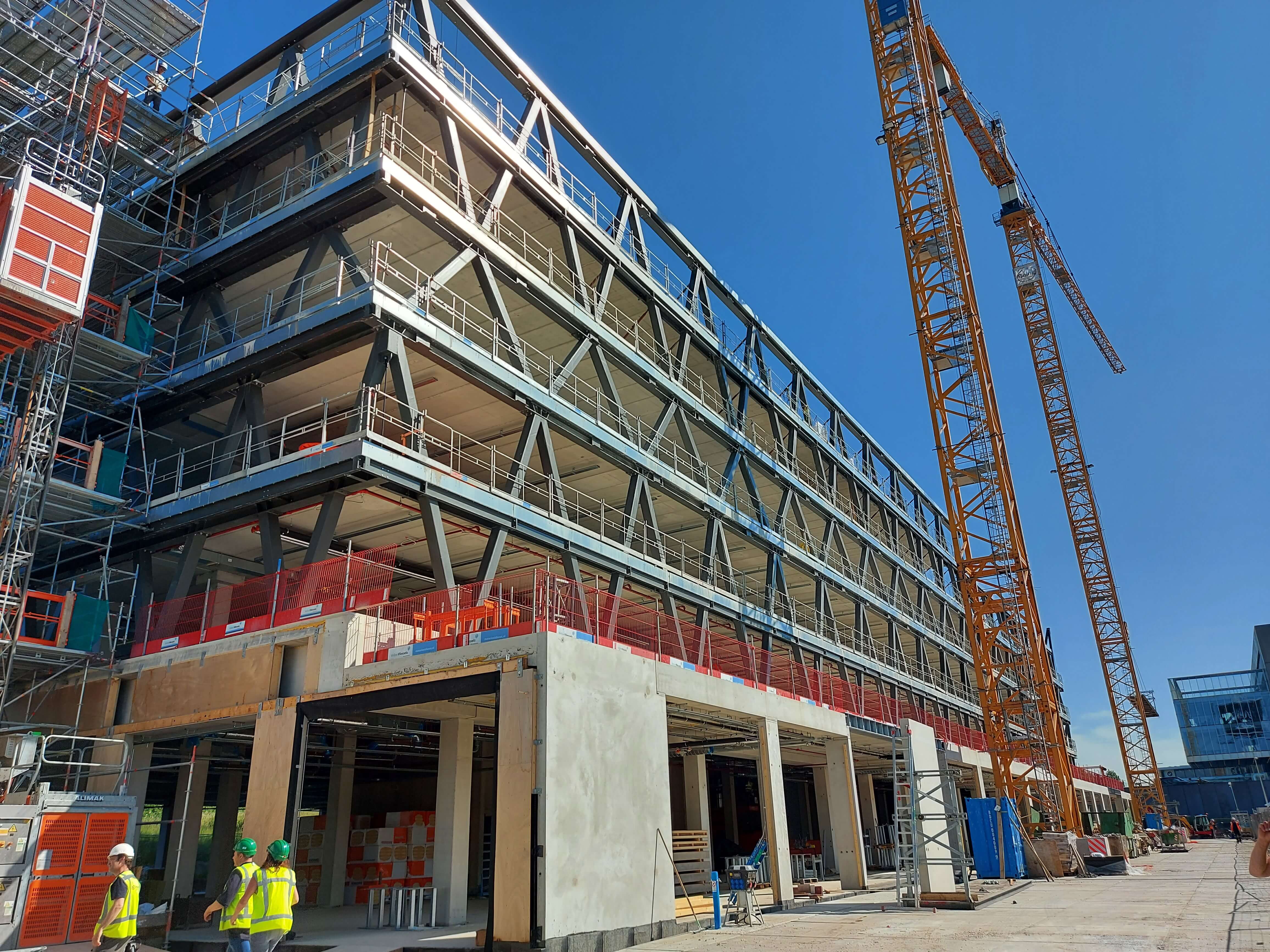

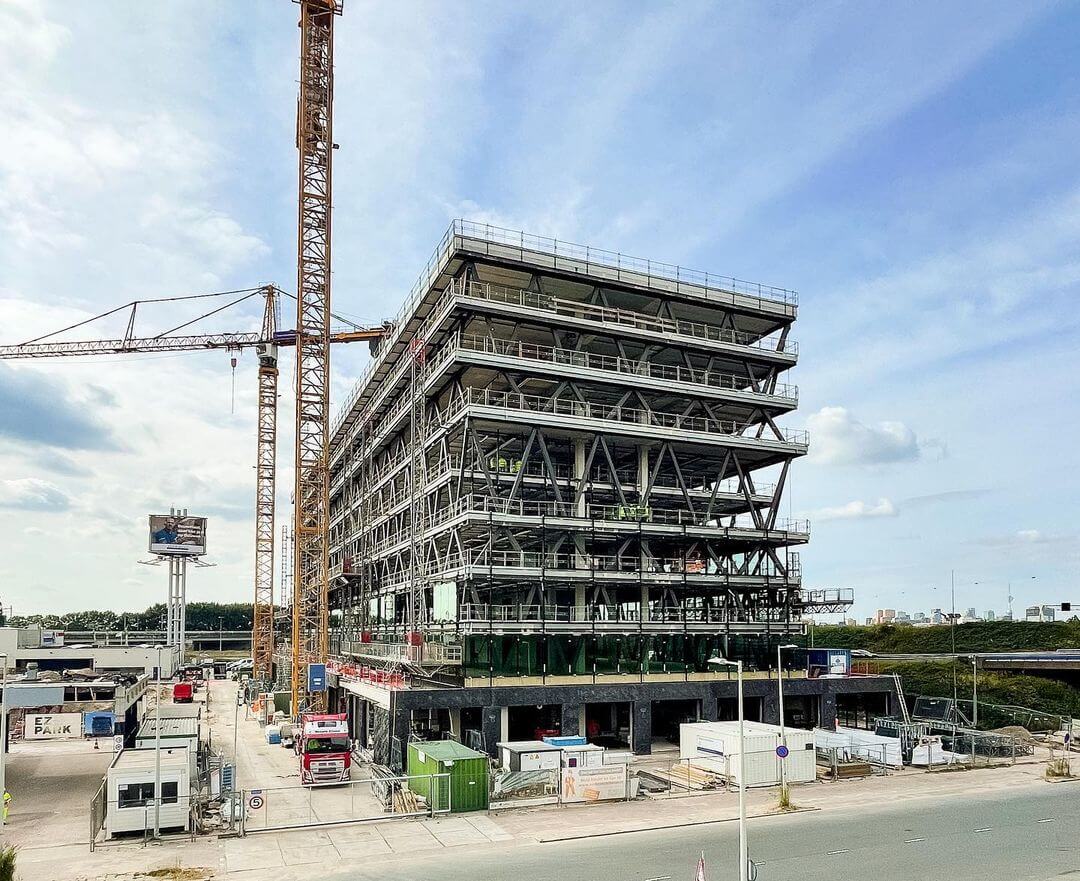

Voor dit project kwam hoofduitvoerder Visser & Smit Bouw met een nieuwe ontwikkeling. In het kader van efficiënter bouwen wilde het bouwbedrijf een project realiseren zonder gebruik te maken van 2D-tekenwerk en enkel te werken met een 3D-model van voldoende kwaliteit en niveau. Om dit stapsgewijs te ontdekken, is een pilot bedacht voor The Joan. “Op de bouwplaats in Amsterdam hadden we een materiaalcontainer die meeverhuisde met elke verdieping, waardoor de container telkens centraal geplaatst was”, licht Coen Boerman toe, Project Engineer bij Voortman Steel Construction. “Deze materiaalcontainer was voorzien van een computerscherm, waarop de voormannen het beschikbare 3D-model konden zien en bedienen. Zij haalden alle informatie uit dit model en konden bijvoorbeeld zelf maten opmeten en doorsnedes maken.”
Boerman vervolgt zijn verhaal: “De modellen werden goedgekeurd door de werkvoorbereiding en vastgelegd in een apart Excel-document, zodat altijd duidelijk was welk model, door wie en op welk moment was vrijgegeven en voor welke onderdelen. Als back-up had de hoofduitvoerder wel de goedgekeurde tekeningen in de keet beschikbaar, zodat wanneer gegevens uit het model niet toereikend waren, toch de juiste onderdelen gerealiseerd konden worden. Dit alles werd op tweewekelijkse basis gemonitord. Het uiteindelijke doel van deze pilot was om bij dit project en toekomstige projecten toe te werken naar ‘tekeningloos’ bouwen.”
Gebruikte 3D BIM-software

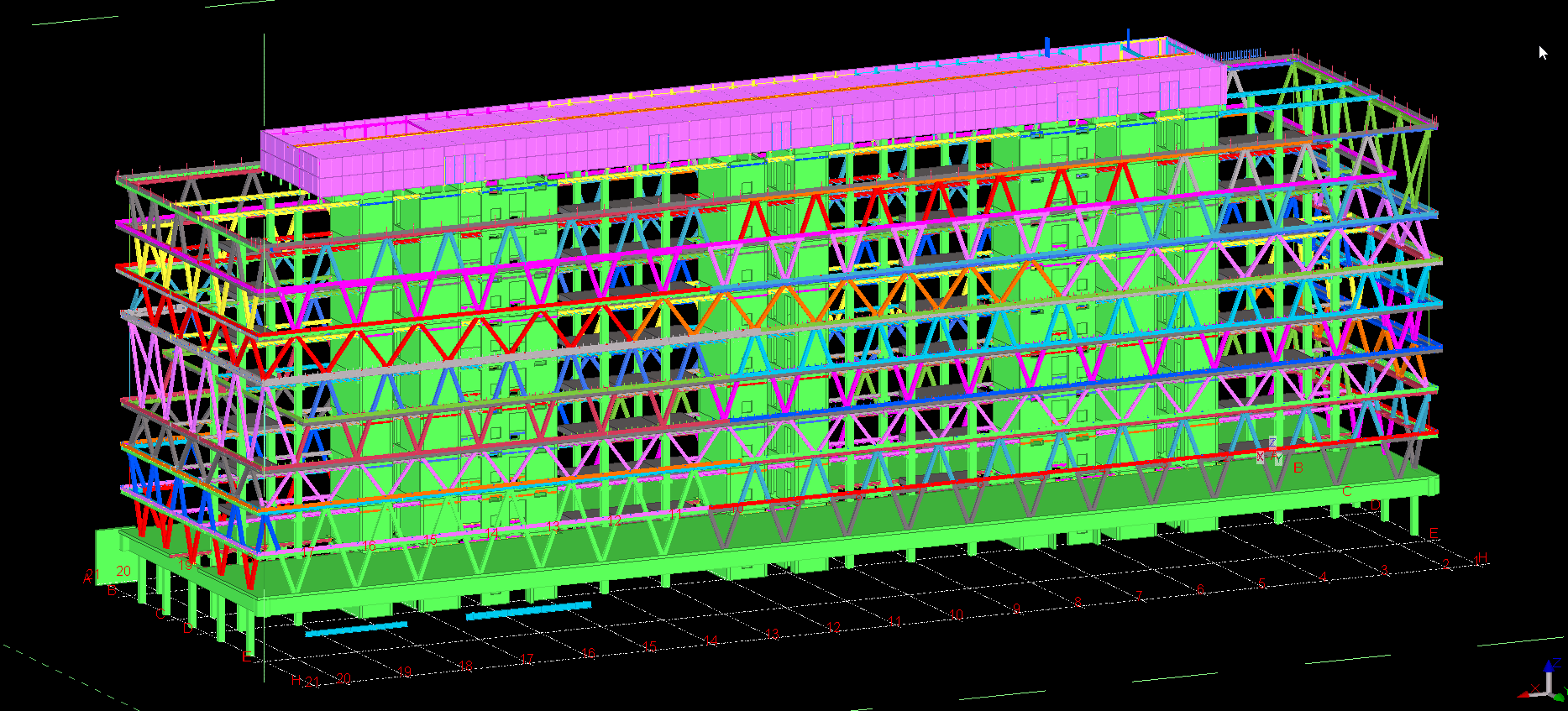

Binnen Voortman maken ze gebruik van diverse software, waaronder Tekla Structures en Trimble Connect. Jelle Meilink, Structural Engineer bij Voortman Steel Construction, licht toe: “Tekla Structures is niet alleen de software waar wij de modellen mee maken, maar zorgt binnen Voortman ook voor de aansturing van de werkplaats en het tekeningloos bouwen met Trimble Connect. Dus wij gebruiken Tekla Structures in de breedste zin van het woord voor de hele organisatie. Trimble Connect hebben we daarnaast ingericht voor onze monteurs. Hier staan alle staaloverzichten en IFC-modellen in, maar ook de To Do’s die dan weer worden teruggekoppeld naar de engineeringsafdeling. Kortom: wij doen op de bouw erg veel met Trimble Connect, wat er onder meer voor zorgt dat we steeds meer tekeningloos kunnen bouwen, zoals ook bij The Joan het geval is.”
Data-uitwisseling middels IFC, BCF en bronbestanden
Doordat het project The Joan een pilot betrof, kende het ook enkele uitdagingen. “De grootste uitdaging tijdens het modelleren en BIM-engineeren van dit project was om alle modellen op het juiste moment van de juiste informatie te voorzien om zo de kwaliteit te waarborgen”, vertelt Boerman. “En dan praat ik over alle modellen van leveranciers. De data-uitwisseling middels IFC, BCF en bronbestanden in het kader van de open BIM-werkwijze, heeft ons hierbij geholpen. Dat is ook één van de redenen waarom we wederom hebben meegedaan aan de BIM Awards. Wij willen laten zien dat Voortman het BIMmen redelijk beheerst en daarmee een inspiratiebron is voor BIMmend Nederland.”
Construsoft BIM Awards 2023
Bij Voortman zijn ze eensgezind als het gaat om deelname aan de Construsoft BIM Awards: “Allemaal meedoen, laat zien wat je kunt!” Hendriks deelt hierbij nog een waardevolle tip: “Als jullie dit jaar meedoen met de BIM Awards, lever dan niet alleen jullie mooiste project of projecten aan, maar lever ook een goede en uitgebreide projectomschrijving aan. Hierdoor kan de jury het project goed beoordelen en maak je meer kans. Succes!” De inzendfase van de Construsoft BIM Awards 2023 is afgelopen 9 januari van start gegaan. Zien we uw project(en) dit jaar ook tegemoet? Via deze link kunt u uw project(en) insturen!
