Tot wel 30% tijdwinst met 3D en BIM bij Deblaere
In 1945 legde Constant Deblaere de fundamenten voor wat nu is uitgegroeid tot een vooraanstaand familiebedrijf in de bouwindustrie, met maar liefst vier generaties aan ervaring. Algemene Bouw Deblaere (ABD) heeft zich de afgelopen jaren ontwikkeld tot een gerespecteerd bouwbedrijf met erkenningen in klasse 7, waardoor ze in staat zijn om indrukwekkende projecten te realiseren, variërend van luxueuze villa's tot imposante torens met 20 verdiepingen. Timothy Depecker, BIM-coördinator van het bedrijf, deelt hoe de implementatie van 3D BIM-software hun werkprocessen heeft getransformeerd.

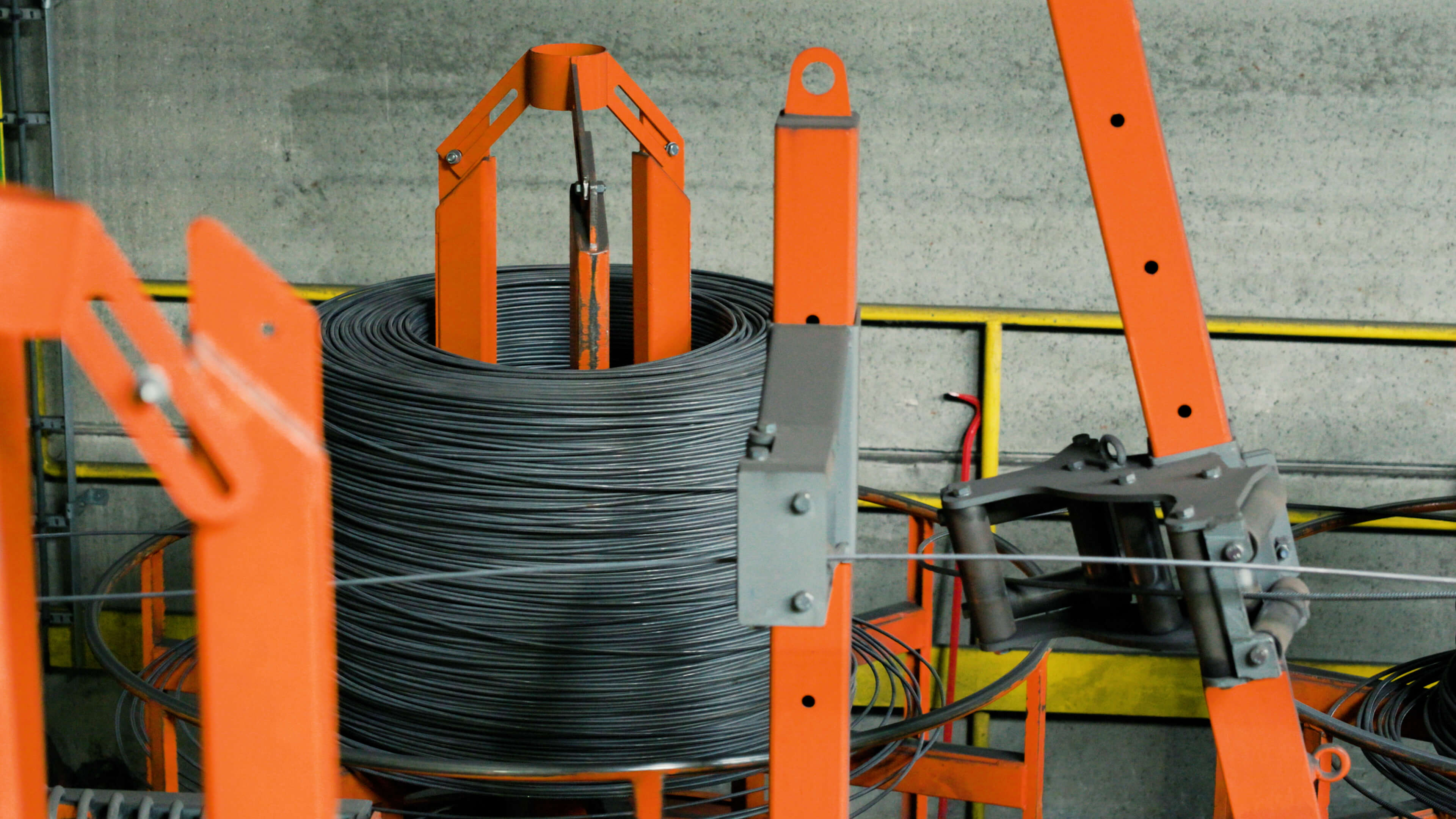

Bij de start van een nieuw project, hanteert ABD een grondige aanpak: de plannen worden geanalyseerd om het project zo efficiënt en veilig mogelijk op te bouwen, met als doel de foutenlast tot een minimum te beperken. Ze kijken zorgvuldig naar wat ze kunnen prefabriceren en wat ter plaatse op de werf moet worden uitgevoerd. Tot vijf jaar geleden vertrouwde het bouwbedrijf op AutoCAD 2D, zoals Depecker uitlegt: "Dit resulteerde in aanzienlijk veel werk en regelmatig ook dubbel werk. Stuktekeningen en buigstaten moesten handmatig worden opgemaakt en ingevoerd in de knip- en plooimachine, wat vooral bij wijzigingen een verhoogd risico op fouten met zich meebracht."
De stap naar 3D
Met de groei van het bedrijf en de toenemende omvang van projecten groeide ook de noodzaak voor een geavanceerd 3D-tekenprogramma. “We hadden 3 duidelijke eisen”, vertelt Depecker: "We wilden vlot en eenvoudig kunnen modelleren. Onze stuktekeningen moesten automatisch gegenereerd worden vanuit het 3D-model. En voor onze eigen productie van wapening en beton wilden we ook onze productie digitaal kunnen aansturen en inplannen via het 3D-model." In hun zoektocht naar de juiste oplossing kwam ABD al snel uit bij Tekla Structures en Construsoft, wat volgens Depecker "de perfecte match bleek voor onze behoeften."
30% sneller met minder fouten

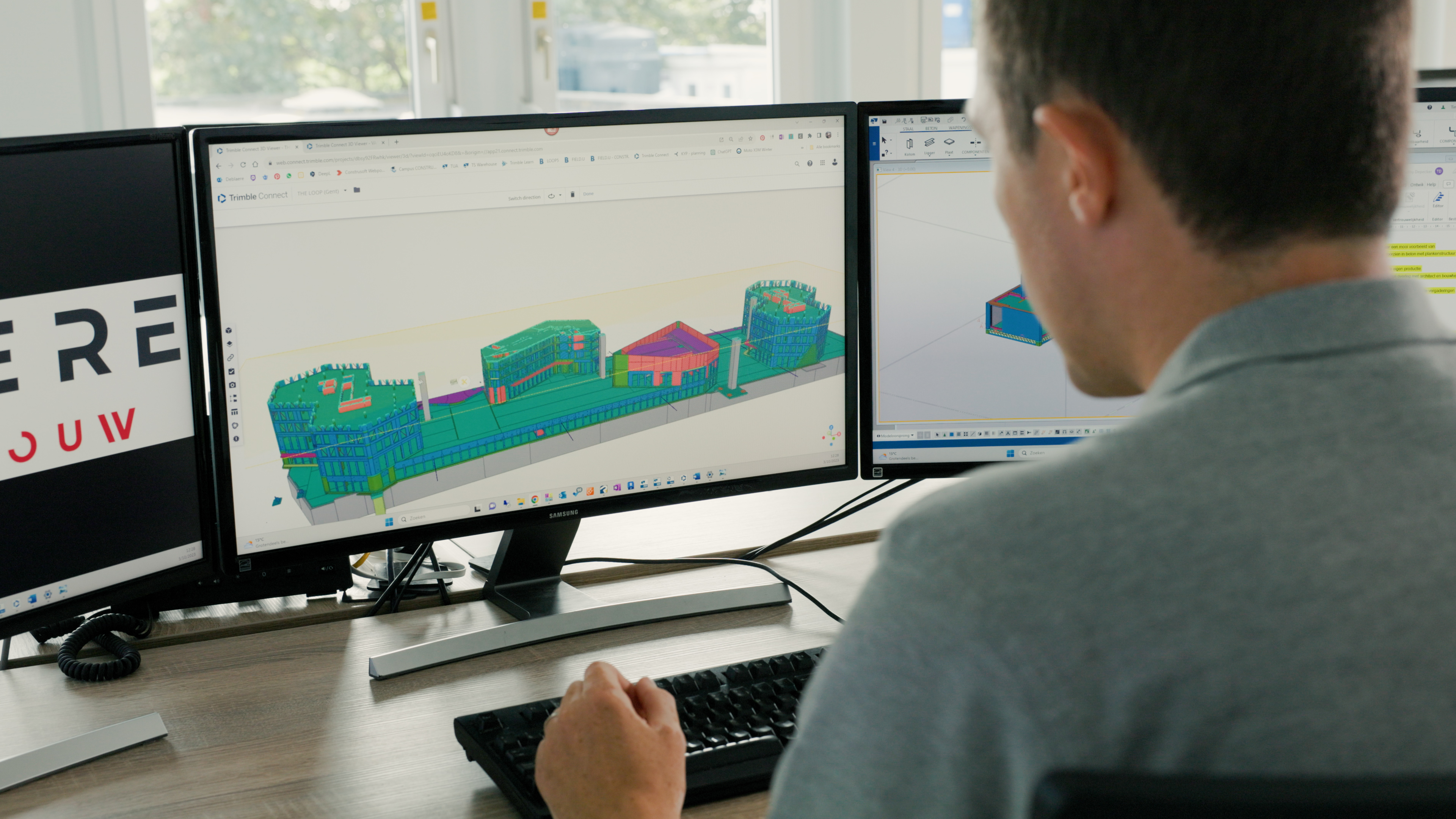

Het gedetailleerde 3D-model is bij elk project van ABD de basis en het uitgangspunt voor iedereen. Dit is waarmee gestart wordt. "Of het nu gaat om het aanpassen van een bestaand IFC-model volgens onze normen of het opbouwen van een nieuw model op basis van ontvangen plannen", legt Depecker uit. Het team deelt de modellen direct met de project- en werfleiders. Dit zorgt niet alleen voor een sneller begrip van de uit te voeren werkzaamheden, het zorgt er ook voor dat complexe details meteen geanalyseerd kunnen worden. “Door het model stapsgewijs te verfijnen en te optimaliseren, inclusief de prefabmogelijkheden en constructiedetails, bereiken we samen met onze leveranciers niet alleen een 30% snellere uitvoering, maar minimaliseren we ook fouten en bouwen we één algemeen uitvoeringsmodel op in Tekla.”
Digitale productieaansturing vanuit het model

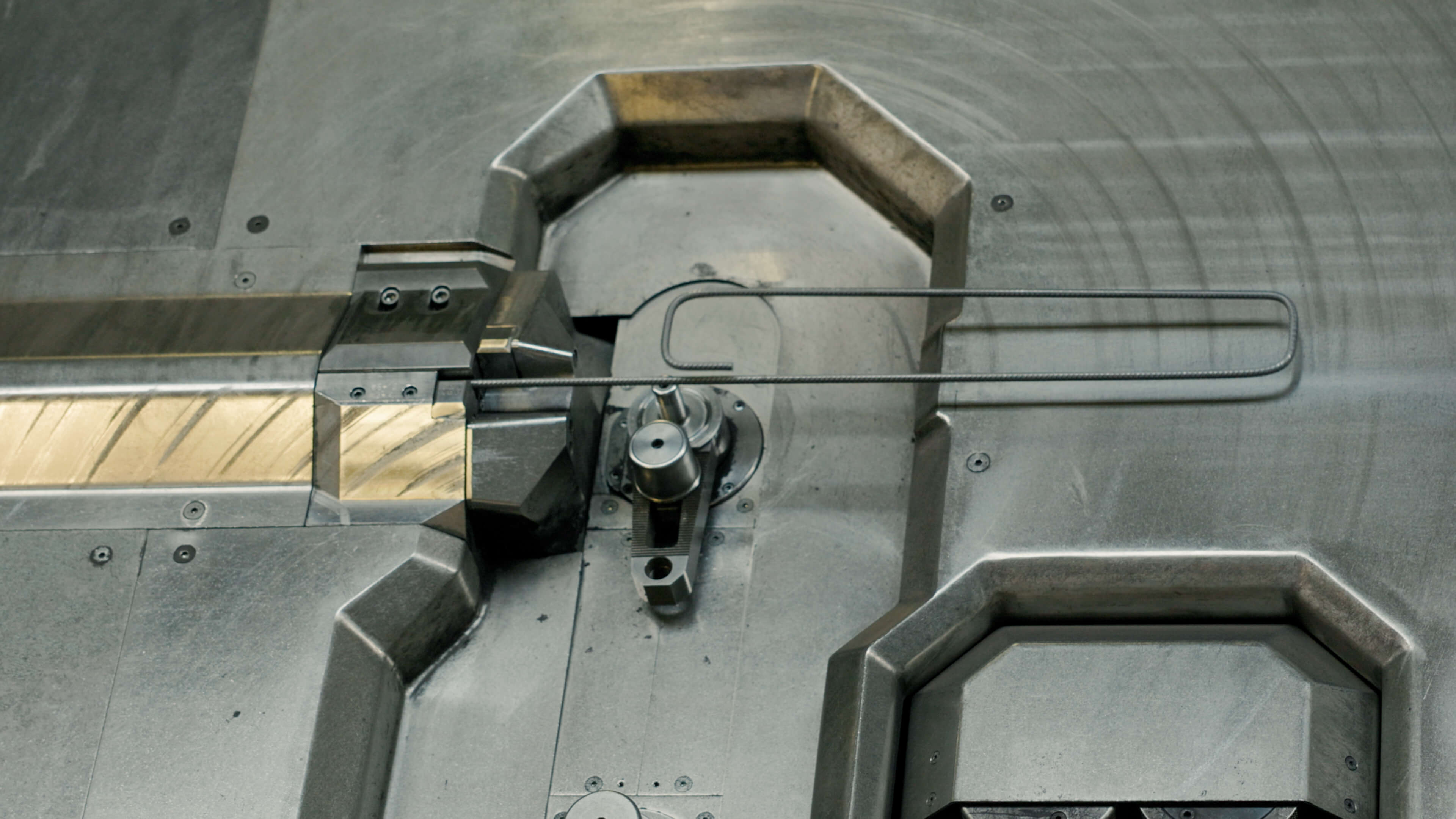

"Vanuit het 3D-model worden de stuktekeningen voor onze productie automatisch gegenereerd in Tekla. Daarbij is het uitermate handig dat elke wijziging in het model ook direct leidt tot een bijgewerkt plan," legt Depecker uit. Na goedkeuring van het bouwteam gaan de stuktekeningen naar de productie. Hier ze worden geëxporteerd naar BVBS voor de knip- en plooimachine en naar PXML voor het aansturen van het ERP-pakket en de planning. De integratie met het ERP-pakket zorgt onder meer voor gekoppelde nacalculaties en een nauwkeurige opvolging van elementstatus door barcodes en scanning. "Dit alles, inclusief het aansturen van vrachtplanning met een overzicht van elementen en gewichten, gebeurt op basis van ons model in Tekla," voegt Depecker toe, benadrukkend hoe deze geïntegreerde aanpak de productie-efficiëntie aanzienlijk verbetert.
Communicatie en controles in de cloud

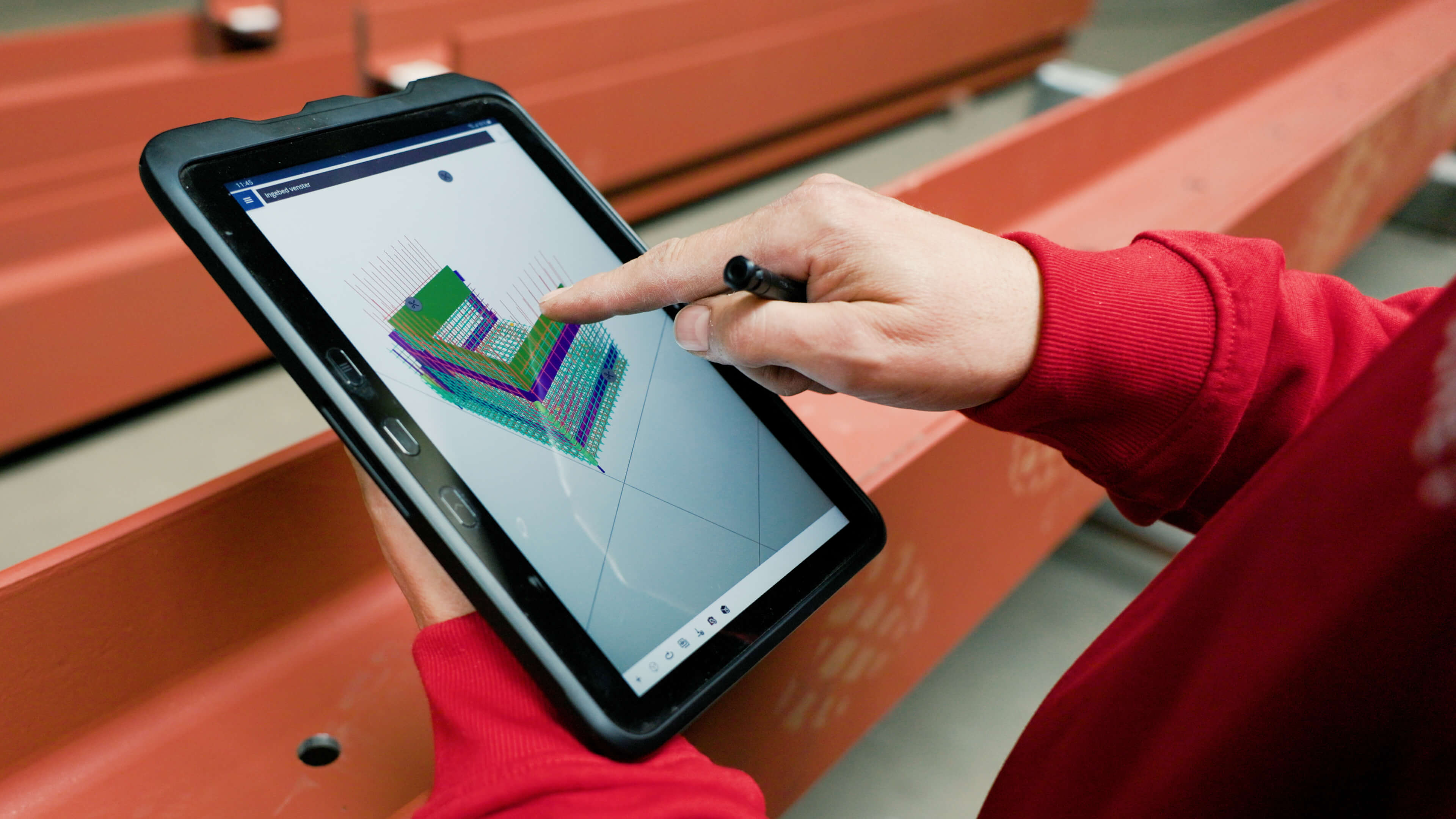

Na de implementatie van Tekla Structures ging ABD ook aan de slag met de bijbehorende software Trimble Connect. In eerste instantie intern voor het eenvoudig bekijken van modellen en het opvragen van informatie, maar inmiddels ook extern. Alle actuele plannen en modellen staan in de cloud en zijn beschikbaar voor het hele bouwteam. “Leveranciers en onderaannemers downloaden ons model via Trimble Connect en plaatsen ook hun leg- of productieplannen op het platform. Hier is het direct raadpleegbaar voor bijvoorbeeld de ingenieur ter controle”, licht Depecker toe. “Het platform biedt daarmee gedetailleerde inzichten, wat vooral handig is bij complexe situaties. Het 3D-model spreekt namelijk een universele taal, ongeacht de nationaliteit van alle betrokken partijen."
Met Trimble Connect Sync integreert ABD naadloos hun ERP-pakket en server, waardoor alle plannen automatisch op de juiste plaatsen terechtkomen. "Dit bespaart veel werk en vermindert ook de kans op fouten, omdat de laatste versie altijd beschikbaar is. Zowel op Trimble Connect als op de server. Vragen en problemen worden daarbij efficiënt afgehandeld via ToDo's, wat zorgt voor een visuele probleemoplossing tijdens vergaderingen”, sluit Depecker af.
