Hout en hightech: het verhaal achter Markthal Apeldoorn
Apeldoorn, bekend als een warme, groene stad op de Veluwe, had een marktplein dat tot voor kort ongezellig en leeg was. De nieuwe houten markthal heeft hierin verandering gebracht. Het biedt ruimte voor de wekelijkse markt en diverse andere evenementen zoals kermissen en liveoptredens. Bij deze indrukwekkende constructie stonden innovatieve houtconstructies, samenwerking en 3D BIM-software centraal. Teken- en Adviesburo Gerard van Meerveld en Heko Spanten, expert in gelijmde houtconstructies, speelden een cruciale rol in de succesvolle uitvoering van het project Markthal Apeldoorn. Beide eigenaren delen hier hun ervaringen over de uitdagingen die ze tegenkwamen én de oplossingen, waarbij hightech software onmisbaar bleek.
220 kubieke meter hout en 31 ton staal

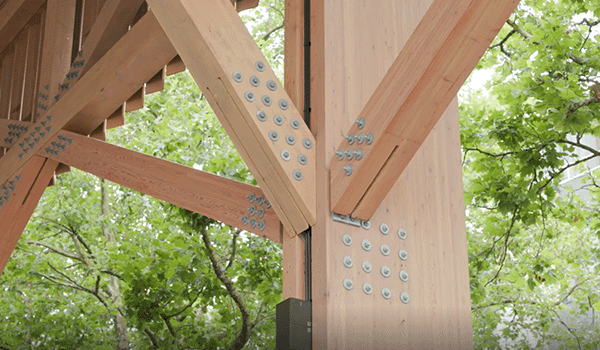

Gerard van Meerveld is eigenaar van een teken- en adviesburo dat zijn naam draagt. "Ik werd door Heko Spanten gevraagd om dit project vanaf het ontwerp tot de constructieve eisen uit te werken in Tekla Structures; volledig richting werkplaats en montage, zodat het gemaakt en gemonteerd kon worden. De uitdaging was om alle wensen van de architect en de gestelde constructieve eisen van de hoofd- en detailconstructeur samen te brengen. Het moest voor iedereen aanvaardbaar zijn, tegelijkertijd maakbaar blijven en ook nog te monteren zijn. Met circa 220 kubieke meter hout en 31 ton stalen delen, verbonden door 47.000 schroeven en 13.000 bouten, moeren en ringen, was de constructie zowel omvangrijk als complex.”
Overspanning van maar liefst 32 meter

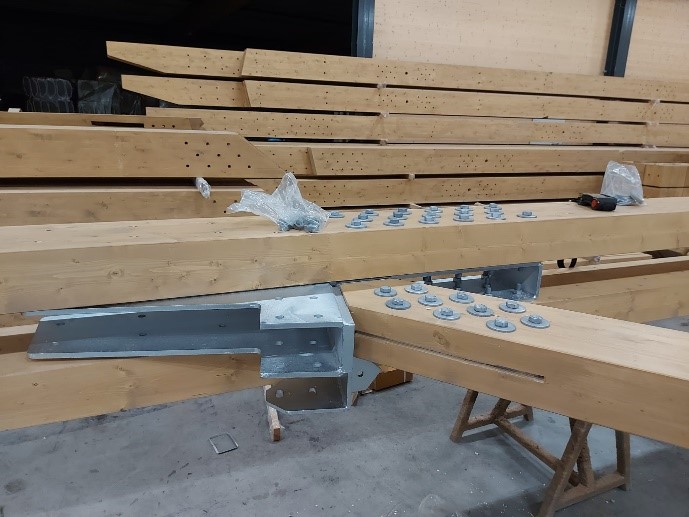

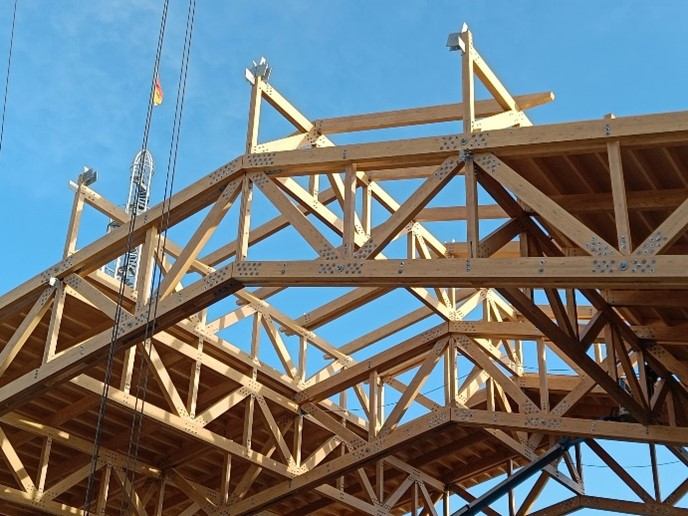

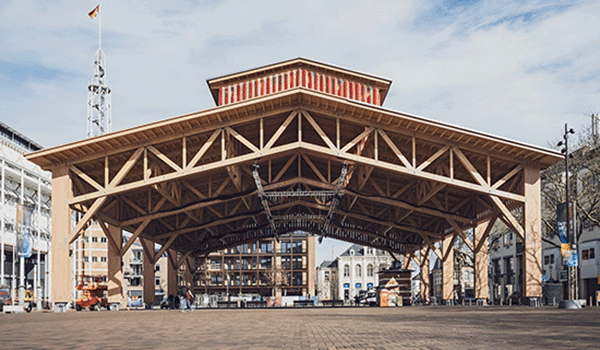

De markthal is een grote houten overkapping met een overspanning van maar liefst 32 meter. Met een grootte van 35 bij 42,5 meter en een hoogte van ongeveer 17 meter, is de hal een echte eyecatcher. “Deze grootte brengt ook uitdagingen met zich mee”, aldus Lambert van den Bosch, eigenaar van Heko Spanten. "De constructie is vrij hoog en er zitten veel details in. Het was de kunst om alles zoveel mogelijk prefab voor te bereiden in onze fabriek en grote onderdelen naar de bouw te brengen." Dit vereiste nauwkeurige planning en uitvoering. "We hadden een goede tekenaar nodig die alles van tevoren goed uittekent en in 3D modelleert, zodat tijdens het productieproces alle onderdelen zonder problemen in elkaar gezet konden worden. Op de bouwplaats konden de jongens met weinig middelen de hele boel samenvoegen."
In één oogopslag duidelijk wat je ziet en krijgt

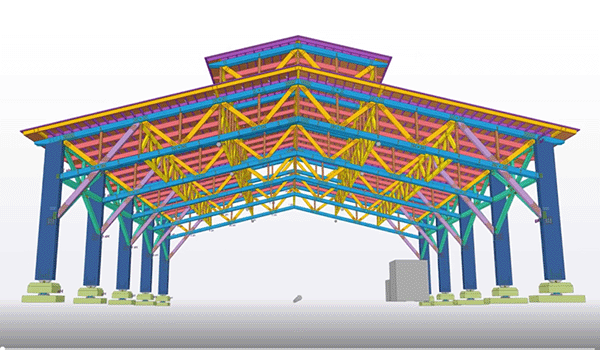

"Samenwerken en BIM vormen de oplossing", aldus Van Meerveld. “Heko Spanten werkt vaak met dezelfde projectpartners samen als ik, zoals IBT Veenendaal. Een belangrijk hulpmiddel bij deze samenwerking is BIM. Alle uitvoerende partijen maakten gebruik van BIM op een hoog niveau, waarbij de controle vrijwel volledig door middel van IFC-modellen werd gerealiseerd.” Van Meerveld benadrukt de voordelen: "In 3D BIM-modellen is het in één oogopslag duidelijk wat je ziet en wat je krijgt. Iedereen kan onderdelen aanklikken en de gegevens snel uitwisselen. Tekla Structures is hierbij een essentiële software. Het werkt snel, maakt heldere tekeningen en mooie montageplannen en zorgt voor volledige machineaansturing. Zo zijn alle onderdelen van de gehele constructie, uitgewerkt op LOD 400 detailniveau, volledig op CNC-machines geproduceerd, rechtstreeks vanuit het 3D-model. De rol van Tekla Structures is daarmee heel groot."
Aanpassingen snel doorgevoerd
Dat Tekla Structures een cruciale rol heeft gespeeld in het project, bevestigt ook Van den Bosch: “Zodra we een project hebben als dit, zoeken we een tekenaar, meestal Gerard van Meerveld, die dit soort projecten uitwerkt en tekent met Tekla Structures," vertelt Lambert. "Als ik Gerard bel voor een aanpassing, bijvoorbeeld een bouwonderdeel of bouwvolgorde, heb ik deze meestal erg snel binnen. Tekla Structures is ontzettend flexibel en toegankelijk om zelf aanpassingen te kunnen doorvoeren. Het biedt ons echt een voordeel bij ingewikkelde projecten zoals bij dit project Markthal Apeldoorn."
Duidelijke 3D-impressies: ideaal voor in de fabriek

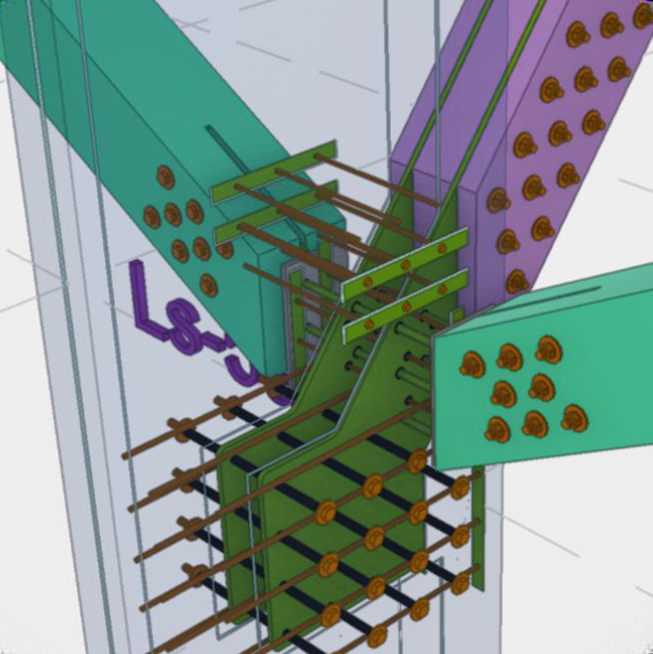

Van den Bosch benadrukt het belang van 3D-modellen: "Voor ons is het bijna niet meer mogelijk om in 2D-tekeningen duidelijk te maken hoe projecten moeten worden gemaakt. Door de mooie 3D-impressies die Tekla Structures kan produceren, kunnen de jongens in de fabriek heel goed zien hoe alles in elkaar moet zitten. Ze kunnen realtime meekijken hoe een verbinding in elkaar zit en welke bout waar hoort, waardoor het project voor hen veel duidelijker is."
