Prefab houten kapconstructies volledig in 3D BIM

Brekelmans

Nadat Adviesbureau Brekelmans bij eerdere projecten vooral betonnen casco’s volledig zijn uitgewerkt en geproduceerd via IFC’s en Open BIM, werd dit nu gevraagd voor de complexe houten kapconstructie. De alles-behalve-standaard driescharnierkap bleek geen eenvoudige opgave, maar is met Tekla Structures volledig 3D uitgewerkt en geproduceerd, waarbij op locatie alle prefab elementen naadloos bleken te passen en een korte montagetijd is gerealiseerd.


Quote
Zonder 3D-pakket was dit project niet mogelijk geweest.
Author

Ralf Banens | Adviesbureau Brekelmans

Als gevolg van de complexe dakvorm komen eenvoudige prefab elementen die van nok tot muurplaat lopen nauwelijks voor. Door de verschillende dakhellingen, grote dakkapellen, vele hoeken en kilgoten zijn bijna alle prefab elementen middels losse balken aan elkaar gekoppeld. Hierbij kwamen in de elementen amper rechte hoeken voor: veel elementen hebben de vorm van een ongelijkzijdig trapezium.

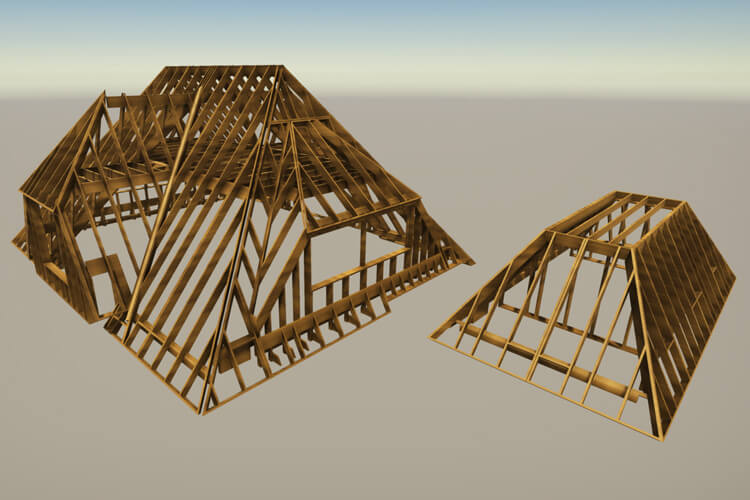

Bij het uitwerken van een complexe constructie komt het voordeel van 3D-modelleren erg goed naar voren. Afstemming tot in het kleinste detail wordt vooraf inzichtelijk en hiermee worden fouten voorkomen en is er een betere afstemming tijdens montage op de bouwplaats. Tekla Structures biedt de belangrijkste functionaliteiten voor werkvoorbereiding en productie, die ook tijdens dit project van essentieel belang waren. Naast de prefab elementen zijn ook de op maat gemaakte verhoogde F-ankers, muurplaat-wandankers, houtschroeven en boorankers meegenomen in het ontwerp. Hiermee is uiteindelijk een correcte en volledige materialenlijst gegenereerd.

Met het 3D-model als basis zijn ook de elementtekeningen en zaaglijsten gegenereerd, waarbij het zagen van de houten lastiger bleek dan gedacht. Met de
 inzet van een CNC-machine zijn de elementen uiteindelijk geproduceerd. Tijdens montage op locatie bleken de prefab elementen naadloos als legoblokjes op elkaar te passen, waarmee een aanzienlijk korte montagetijd is gerealiseerd.

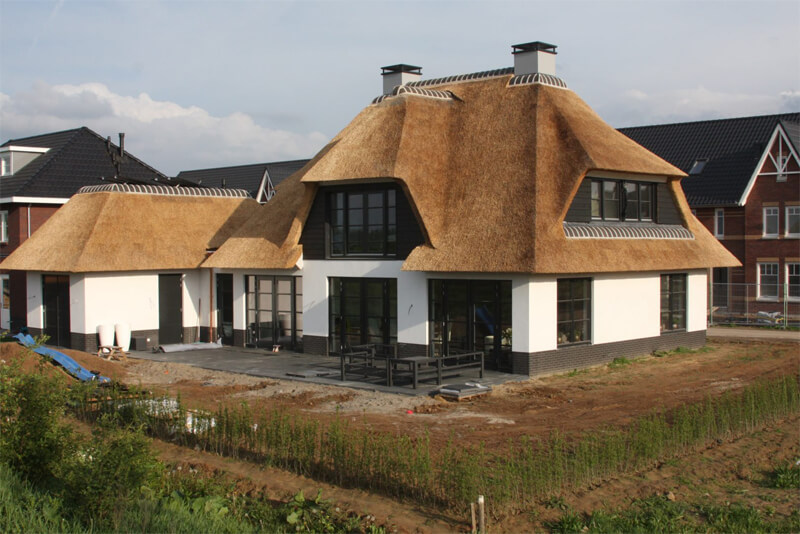

Adviesbureau Brekelmans heeft met dit project het voordeel van het werken in 3D en via de open BIM-manier aangetoond. Het resultaat is een openwerkwijze met een naadloze afstemming, een korte doorlooptijd en een snel opgeleverde wind- en waterdichte woning. Het project is ingezonden voor de Construsoft BIM Awards 2019 en compleet te bekijken via deze link

kapconstructie
houtkap
