Metadecor realiseert 1400 m2 lange complexe houtgevel Huus veur Sport en Cultuur
De renovatie en uitbreiding van de sporthal in Zuidwolde naar een opvallend, multifunctioneel gebouw genaamd ‘Huus veur Sport en Cultuur’ is niet alleen een architectonisch hoogstandje, maar ook een technologisch huzarenstukje. Metadecor, een bedrijf in bijzondere geveloplossingen, heeft met behulp van Tekla Structures en Grasshopper een baanbrekende gevel gerealiseerd die zowel esthetisch als functioneel indrukwekkend is. De gevelbouwer sleepte met het project een Construsoft BIM Award in de wacht.
Metadecor realiseert samen met architecten en opdrachtgevers wereldwijd unieke gevels, door gebruik te maken van geavanceerde techniek en innovatie. Elk project betreft een boeiend proces met een indrukwekkend eindresultaat. Het ‘Huus veur Sport en Cultuur’ in Zuidwolde is een mooi en recent voorbeeld.
Ruim 1.400 m2 aan houten gevels

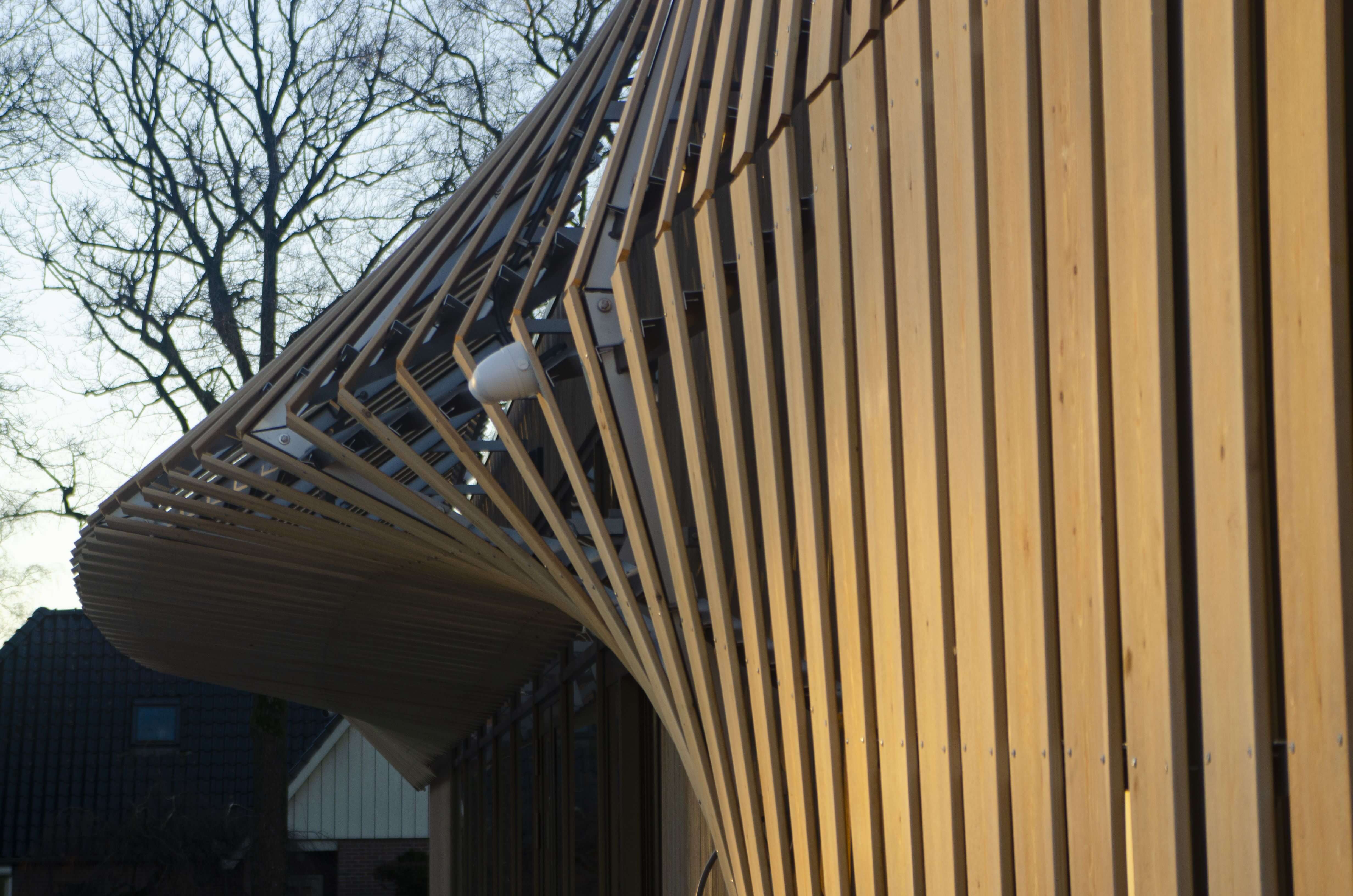

Architech Company heeft het Huus veur Sport en Cultuur ontworpen met een gevel van maar liefst 1.400 m2 aan verticale elementen van MD Lamel grenenhout. Martin Elslo, technisch ontwerper bij Metadecor, geeft aan: "We ontvingen het ruimtelijke ontwerp van de architect als een parametrisch model, met constructiehartlijnen en specifieke regels voor de plaatsing van de houten latten. In nauwe samenwerking met de architect, opdrachtgever en hoofdaannemer hebben we dit model verder verfijnd tot een uitvoerbaar plan, waarbij nieuwe regels werden opgesteld voor productie, montage en assemblage. Tekla Structures heeft zich buitengewoon goed bewezen in het hanteren van de complexe plaatwerkonderdelen die we hebben toegepast.”
Eerste houten Metadecor-gevel met aluminium achterconstructie

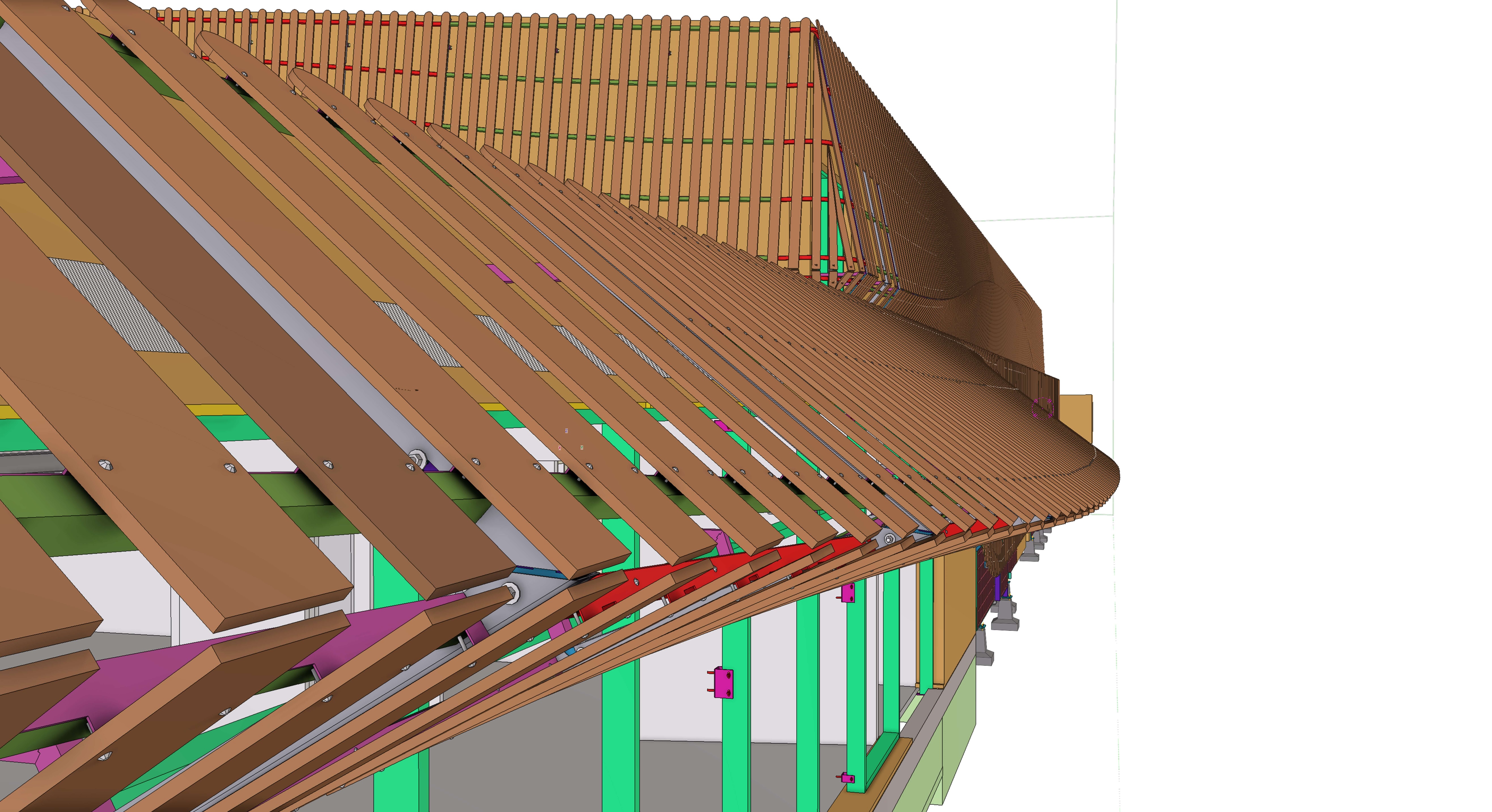

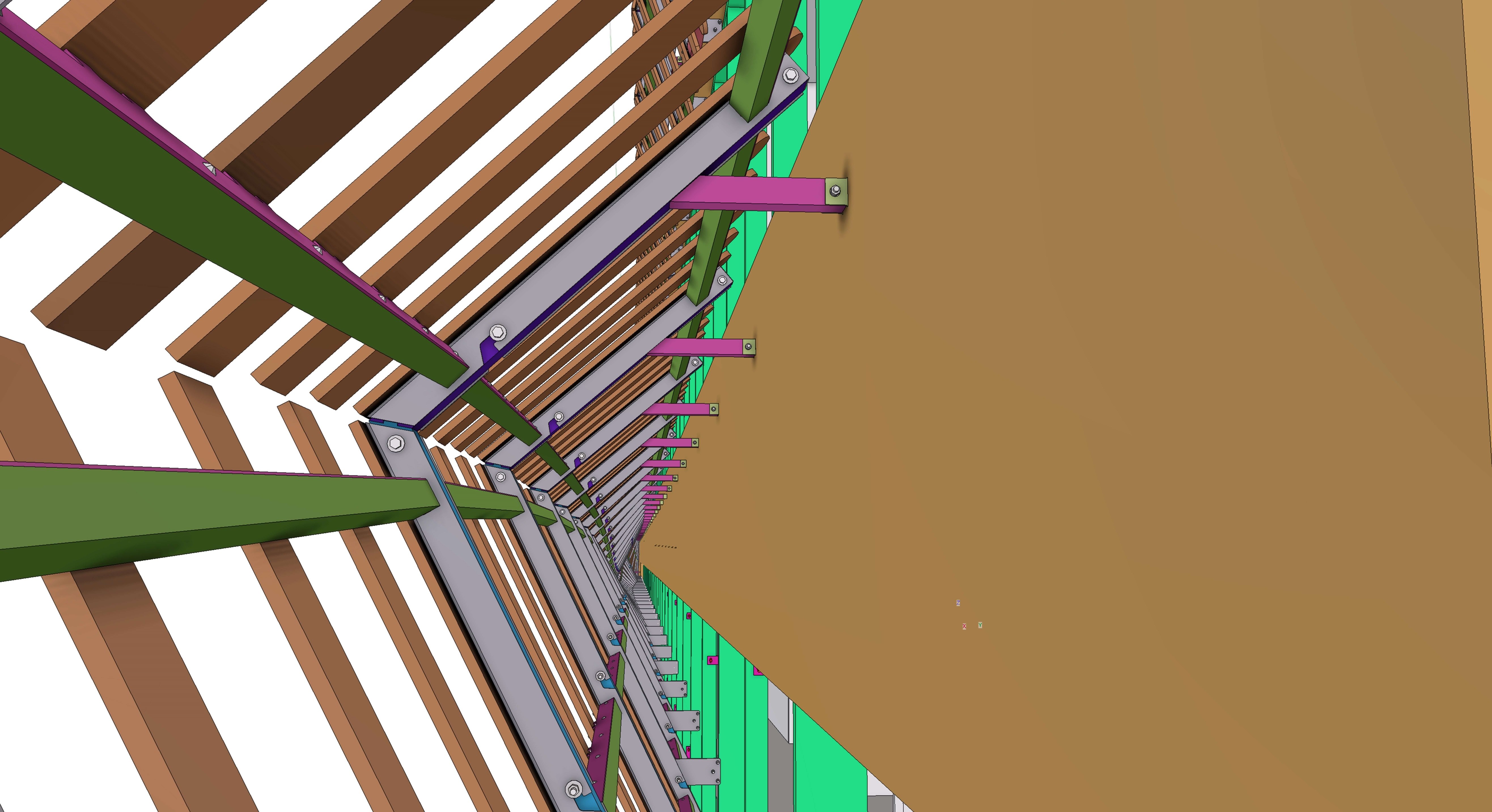

Voor Metadecor betekende dit project voor gemeente De Wolden een nieuwe uitdaging. In plaats van de reguliere aluminium lamellen zijn het nu de houten elementen die het beeld bepalen. “De grootste uitdaging zit hem erin dat eigenlijk ieder onderdeel uniek is in de gevel. Niet alleen qua lengte, maar vooral ook qua positie en hellingshoek ten opzichte van het gebouw”, aldus Elslo. “In de aluminium constructie hebben we dat verwerkt door alle verbindingen met pen-en-gatverbindingen uit te voeren, zodat de productie maatvast was. Eén van de belangrijkste aspecten die we in een vroeg stadium hebben meegenomen, is het ontwerp van een gesneden plaat in de vorm van een kam. Hiermee konden we de positie van de plank ten opzichte van het aluminium frame vastleggen en de plank in iedere gewenste hellingshoek monteren.”
Automatisering van ontwerpproces
"Tekla Structures speelde uiteindelijk de leidende rol in dit project," concludeert Alexander Bickovskis, technisch tekenaar bij Metadecor. Hoewel de basis van het ontwerp in Grasshopper werd gelegd, werd het model in Tekla Structures verder verfijnd met toevoegingen zoals bevestigingen, koppelingen, materialisatie, fasering, productieherkenning en montagehulpmiddelen. Bickovskis legt uit: "Het automatiseren van bepaalde delen van het ontwerpproces in Grasshopper heeft geleid tot een hogere nauwkeurigheid en verminderde kans op fouten. Dit maakte het aanzienlijk eenvoudiger om ontwerpwijzigingen, vooral in de vroege stadia van het proces, efficiënt door te voeren. Zowel Tekla als Grasshopper hebben daarmee aanzienlijk bijgedragen aan het verlichten van zowel het handmatige als het denkwerk."
Posities houten stijlen in HSB afgestemd op gevel
“Naast het optimaliseren van onze eigen processen in de ontwerp- en productiefase, bood het gebruik van BIM aanzienlijke voordelen bij de coördinatie met externe partijen”, vertelt Elslo. “Om bijvoorbeeld de montagetijd te verkorten, was het essentieel om de maatvoering en bevestigingspunten vroegtijdig vast te leggen en af te stemmen. Hierdoor konden we zoveel mogelijk voorgeassembleerde producten naar de bouwplaats brengen. We maakten veel gebruik van Trimble Connect om bijvoorbeeld de posities van de houten stijlen in HSB af te stemmen op de gevel en de voorzieningen aan te brengen in de glasvliesgevel. Door te werken met BIM voorkwamen we fouten en zorgden we voor een betere informatievoorziening tijdens het gehele proces. Dit resulteerde niet alleen in efficiëntie en kostenbesparingen voor alle betrokken partijen, maar bevorderde ook de samenwerking omdat we met één model werkten," aldus Elslo.
Een waardevolle leerschool parametrisch ontwerpen
Dit is één van de eerste werken waarin Metadecor zo ver is gegaan in het toepassen van parametrisch ontwerpen in het uitwerken van een gevel. “De mogelijkheden die de combinatie Grasshopper – Tekla Structures hierin bieden, zijn enorm”, vertelt Bickovskis. “Bij ons voeren we met regelmaat dit soort bijzondere, niet alledaagse ontwerpen uit, en wij denken dat parametrisch ontwerpen hierin een steeds grotere rol gaat spelen. Het project ‘Huus veur Sport en Cultuur’ was daarin een zeer waardevolle leerschool. We zijn dan ook trots op het eindresultaat en willen graag laten zien wat er allemaal mogelijk is met Tekla, ook buiten de meer gangbare staal-, beton- en houtprojecten.”
