De Schotel: modernisering van een iconisch universiteitsgebouw
De Schotel, onderdeel van het Gorlaeus Collegezalengebouw, is een uniek Onderwijscentrum van de Universiteit Leiden. In deze ronde 'schotel' aan de westzijde van het Campusplein bevinden zich de grootste collegezalen van de universiteit. Vanaf de zomer van 2022 heeft dit gebouw uit de jaren 70 een flinke renovatie ondergaan. Dit gebeurde in delen, zodat het onderwijs door kon blijven gaan. Het gebouw onderging een transformatie door onder andere het toevoegen van een buitenste schil met zogenoemde serres. Engineering- en bouwadviesbureau Seldenthuis maakte het met Tekla Structures perfect passend op de bestaande constructie.
Werktekeningen voor montage en assemblage

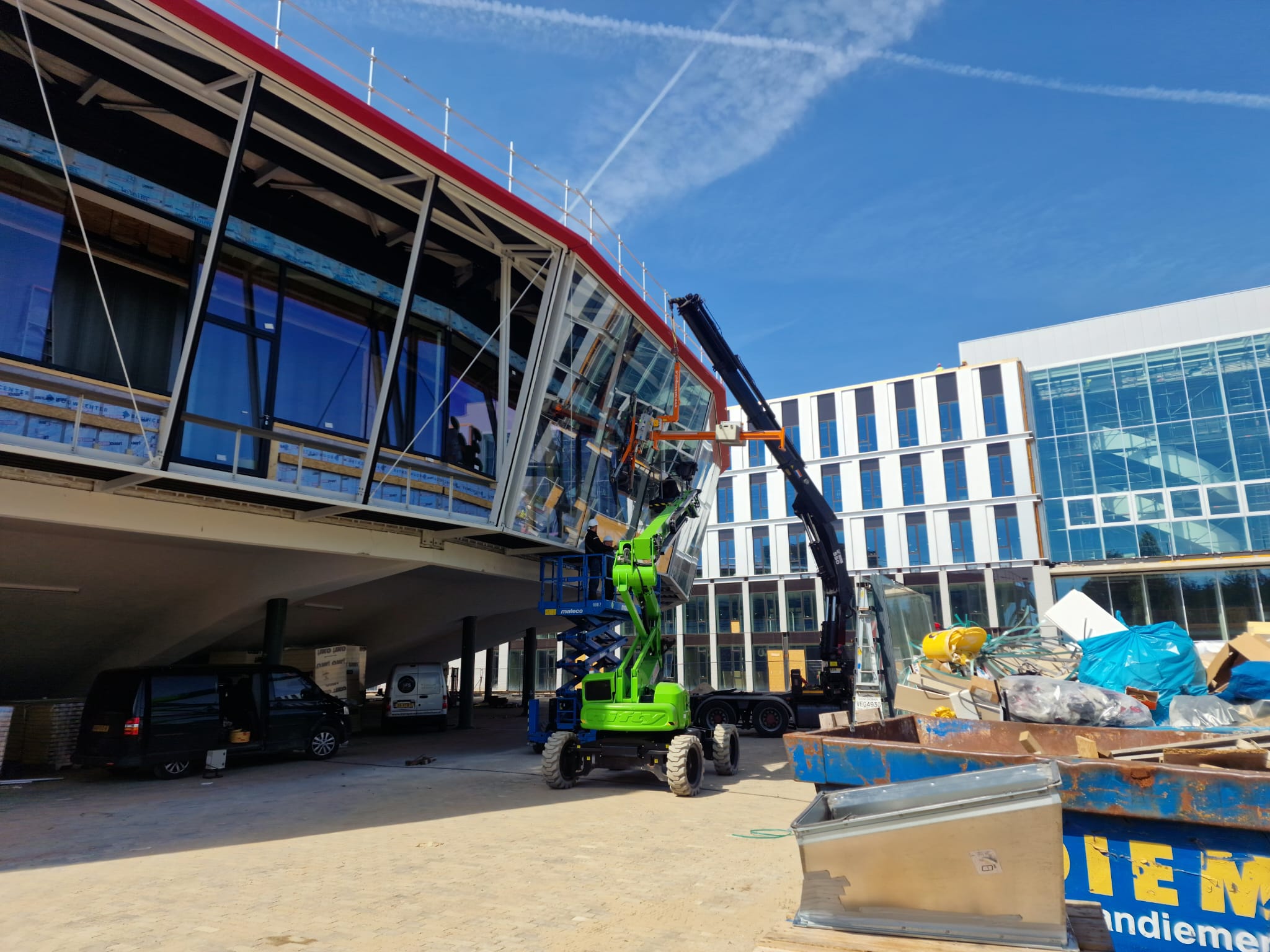

Seldenthuis werkte tijdens de engineeringsfase ook samen met Installatiebedrijf Dijkstaal B.V. Samen werkten ze de tekeningen voor de serres verder uit. Nadat het ontwerp van de serres en de afstemming op bestaand werk definitief waren, begonnen ze aan de werkplaatstekeningen. Door gebruik te maken van super- en submerke, konden de onderdelen eenvoudig worden samengesteld tot de complexe vorm van de serres. Zo zijn de boven- en onderconstructie los van elkaar gehouden als supermerktekening en later op een aparte montagetekening samengevoegd met de overige onderdelen, waaronder de kolommen en Willemsverbanden. De serres zijn op locatie van tevoren geassembleerd. Door middel van een aparte inmeting is voor ieder bevestigingspunt aangegeven hoeveel vulplaten en krimp-arme mortel benodigd waren om de serres op positie te brengen. Iedere serre is afzonderlijk gemonteerd. Met bouwkundige afwerkingen zijn daarna de serres tot één rond geheel gerealiseerd.
Perfect passend op bestaande staal- en betonconstructie door gebruik Tekla Structures
De serres zijn een unieke toevoeging aan het gebouw. De uitdaging hier bij was de complexiteit en de ongebruikelijke verbindingen. Seldenthuis maakte gebruik van kokerprofielen en lipverbindingen om de koppelingen zo min mogelijk in het zicht te krijgen. Iedere kolom valt over een tweetal lippen met hierin tapgaten, zodat het van buitenaf gebout kon worden. Omdat de serres exact op de bestaande staal- en betonconstructie aan moesten sluiten, zijn er 3D inmetingen op locatie uitgevoerd.
Om deze inmetingen in Tekla Structures juist te verwerken, was afstemming tussen het inmeetbedrijf en Seldenthuis van groot belang. Zo zorgden ze er samen voor dat de serre constructies optimaal afgestemd werden op het bestaande staal en beton en dat de sluitende serre uiteindelijk perfect paste tussen de reeds geplaatste serres.
Bijzondere vormen en duurzame technologieën
Sinds het nieuwe collegejaar van 2023 staat er een geheel vernieuwde schotel met betere isolatie en modernere collegezalen. Ook heeft het gebouw - met 1241 zonnepanelen - het grootste zonnepanelendak van Leiden. Eén deel van de serres dient als (verwarmde) ontspanningsruimte met bankjes en een glazen pui als afscheiding voor buiten.Het andere deel dient als vluchtweg met twee vluchttrappen. Iedere serre met glazen pui reageert anders op de stand van de zon en het gebruik van de WKO-installatie. Het innovatieve gebruik van duurzame technologieën en de bijzondere vorm van het gebouw maakten het een uitdagend en uniek project voor Seldenthuis en alle betrokken partijen.
