Bayards ontwerpt explosiebestendig met Tekla
Bayards Aluminium Constructies is één van ’s werelds meest toonaangevende bedrijven in ontwerp, engineering, fabricage en installatie van complexe aluminium constructies. Het bedrijf onderscheidt zich door innovatieve oplossingen te bieden van bouwpakket helidecks tot explosiebestendige trappentorens. Na een zoektocht van meer dan vier jaar is het bedrijf in 2011 bij Construsoft uitgekomen als leverancier van 3D-ontwerpsoftware om - in de eerste instantie – de aluminium onderconstructie van haar helidecks te ontwerpen. Na een voorzichtige start werkt de Engineeringafdeling nu met meerdere Tekla-werkstations alle constructies bijna volledig uit met Tekla Structures. Het bedrijf heeft zelfs zeer recentelijk voor gebruik op een buitenlandse vestiging Tekla “global licenses” (vanuit Nederland aangestuurd) in gebruik genomen. Hieronder vertelt Michel van Rees, Manager Engineering, over het werk van Bayards en de inzet van Tekla Structures.
Van Rees: “Aluminium is licht in gewicht, milieuvriendelijk, corrosiebestendig en heeft een lange levensduur. We bieden van creatief design tot projectrealisatie hoge kwaliteit door duurzame, kosteneffectieve oplossingen te realiseren. We verzorgen bijvoorbeeld de engineering voor onze producten als helidecks en trappentorens op offshore platforms, maar ook andere speciale offshore toepassingen. Bij veel van onze uitdagende projecten maken we gebruik van Tekla BIM-software. Bij onze grote internationale projecten wordt regelmatig een conceptueel ontwerp beschikbaar gesteld door de hoofdbouwer, vaak in een softwarepakket voor plantdesign en piping (PDMS). In Tekla Structures is het mogelijk om dit model 1 op 1 binnen te halen en op basis daarvan maken wij ons eigen ontwerp. Goede uitwisseling tussen de pakketten is dan een must. De gebruikers van onze producten, zoals bijvoorbeeld de grote oliemaatschappijen en ziekenhuizen, moeten zichzelf indekken tegen risico’s en zijn daardoor veeleisend en hebben vergaande specifieke wensen. Dit maakt het ontwerpproces complex, communicatie-intensief en uniek per project. Tekla Structures biedt ons de mogelijkheid om onze grootste projecten te ontwerpen, omdat het zeer goed kan omgaan met grote en complexe modellen en het biedt ons de flexibiliteit die we zoeken om in te spelen op de wensen van onze klanten. We kunnen Tekla inrichten en standaardiseren naar ons eigen inzicht en daardoor zeer efficiënt werken.”
Multidisciplinaire softwaretool
De engineering van Bayards wordt van extra uitdagingen voorzien door de noodzakelijke afstemming met reeds ingekochte equipment. Per project worden afvoersystemen, (brand-)veiligheidsvoorzieningen, verlichting en installaties situatie-specifiek geïntegreerd. Des te belangrijker is een duidelijke communicatie en afstemming met de opdrachtgever. Van Rees: “We werken op projectbasis, waarbij de samenstelling van het projectteam verschilt per project. We gebruiken Tekla Structures dan op zo’n manier dat het eenvoudig is voor verschillende mensen, afdelingen en partijen om samen te werken en uit te wisselen. Tekla biedt ons zodoende ruimte voor snel en efficiënt maatwerk. Met andere pakketten bleven we bij het productieproces met vragen zitten, maar het is ons enorm meegevallen hoe snel we productief zijn door Tekla te gebruiken. De software sluit naadloos aan bij onze manier van werken en we kunnen naast standaardonderdelen ook maakbare creatieve oplossingen bieden. We hebben een krachtige multidisciplinaire softwaretool in huis waarbij, naast de aspecten van ontwerp, modelleren en uitwisseling, het productieaspect zeer goed ontwikkeld is.”
Trappentorens op offshore platforms

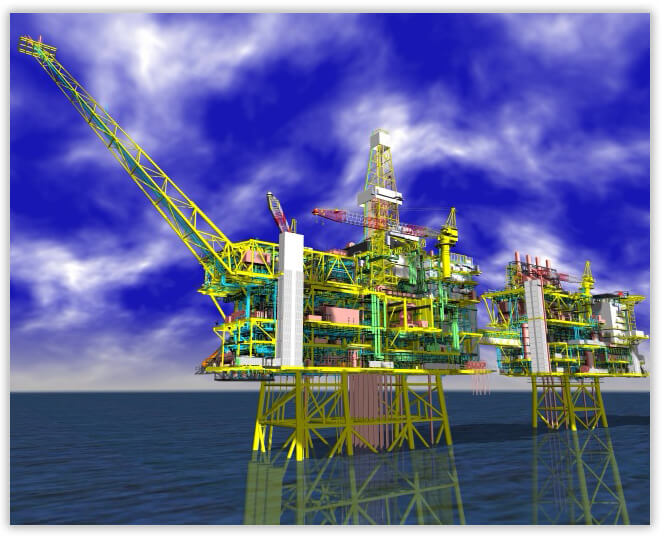

Een groot productieplatform in de Noordzee moest worden voorzien van trappentorens. Deze torens zorgen voor een grote constructieve uitdagingen, vanwege extreme omstandigheden zoals oceaanstormen en mogelijk explosiegevaar. De trappentorens dienen in dergelijke gevallen als vluchtwegen.
De klant riep de hulp van Bayards in toen bestaande kranen volgens berekeningen de zware constructie niet konden tillen. Lichtgewicht aluminium bleek de oplossing. Omdat vanwege alle veiligheidseisen en voorschriften iedere trappentoren specifiek moest worden ontworpen bewees hierbij Tekla opnieuw grote waarde, ditmaal als ontwerptool.
Bayards ontwierp een speciale aluminium beplating aan de buitenkant van de torens (cladding) die enerzijds moet garanderen de ergste klap van een mogelijke explosie op te kunnen vangen, en anderzijds bij een te grote klap gegarandeerd weggeblazen wordt, de explosiekracht mag de toren immers niet beschadigen.
Helidecks als bouwpakket
Van Rees: “Gelijk aan de trappentorens worden onze aluminium helidecks als bouwpakket geleverd en in Korea geassembleerd. Communicatie en een juiste uitwisseling van modellen zijn hierbij natuurlijk enorm belangrijk. We steken veel energie in het uitwisselen en afstemmen van modellen en het koppelen van gegevens. Tekla zorgt voor het benodigde inzicht en foutreductie in het gehele proces, waardoor de assemblage op yards over de hele wereld vlekkeloos verloopt. Mede door Tekla wordt een gigantisch project als bouwpakket compleet en duidelijk verzonden.”
Over Bayards
Bayards creëert creatieve maatwerkoplossingen voor onder andere Defensie, scheeps- en luxe jachtenbouw, offshore en civiele projecten in landen over de hele wereld. Al 50 jaar biedt Bayards intelligente en innovatieve aluminium oplossingen, gefocust op gewichtsreductie, kwaliteit, duurzaamheid en veiligheid.
