Adviesbureau Brekelmans wint BIM Award met betonproject
“Gewoon eens meedoen”, dacht Ralf Banens, projectleider bij Adviesbureau Brekelmans, toen hij werd gevraagd om een spraakmakend project in te zenden voor de Construsoft BIM Awards. Hij koos voor een appartementencomplex in Almere, waarvoor het adviesbureau de prefab betonwanden heeft ontworpen. Het resultaat? Uit de 28 deelnemers in de categorie ‘Commerciële projecten’ ging het adviesbureau verrassend met de 1e prijs aan de haal. Een knappe prestatie, want daarmee liet het onder meer betonprojecten van kanshebbers Aveco de Bondt, Hurks prefabbeton, D-concrete en CD20 Bouwsystemen achter zich. Reden te meer om het project dat de jury omschrijft als ‘een zeer herkenbaar project voor veel bedrijven uit de Benelux en een goed voorbeeld van samenwerking in BIM’ eens uit te lichten.

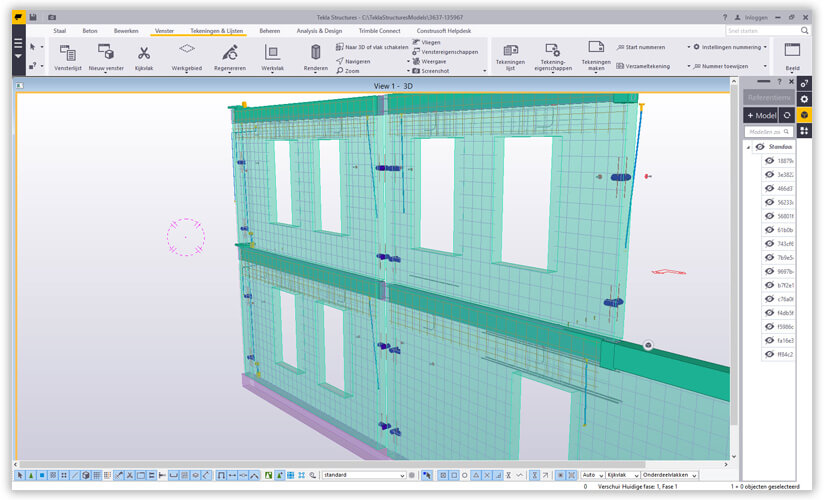

Adviesbureau Brekelmans verzorgt constructief advies en reken- en tekenwerk voor uiteenlopende projecten, waaronder de volledige engineering van prefab betonconstructies. Hierbij werkt het bedrijf met Tekla Structures voor BIM-engineering, omdat dit naadloos aansluit op de werkzaamheden en de vereiste aanlevering van digitale informatie voor productie bij een aantal van de klanten. “Met Tekla Structures kan volledig in 3D worden gewerkt, van grof tot zeer fijn en uiteindelijk kan uit het 3D-model alle informatie worden gehaald voor de productie en uitvoering”, vertelt Ralf Banens.
Hij vervolgt: “Voor de uitwerking van onze onderdelen waren met name de vloer- en installatiemodellen van belang. De installaties worden immers voor een groot deel ingestort in de wanden en vloeren, daarom is het gehele leidingverloop tot in detail verwerkt in het model. Ook bij de staalconstructie kwamen deze aandachtspunten naar voren. Goede communicatie is van essentieel belang bij deze wederzijdse afhankelijkheid, ook om alles zo veel mogelijk in een keer goed te kunnen modelleren.”
Productie direct aansturen
Voor de uiteindelijke productie en montage is alle benodigde informatie vanuit Tekla Structures door middel van Unitechniek-protocollen aangeleverd. Met deze informatie is bij de opdrachtgever De RuwBouw Groep een gerobotiseerde productielijn aangestuurd, waarbij mallijsten en sparingen automatisch werden aangebracht. De posities van instortdelen waren op de mal geplot, waardoor de juiste onderdelen foutloos aangebracht konden worden. Hierbij valt onder meer te denken aan wapening, verbindingsonderdelen, elektradozen en leidingen, al dan niet bedraad. De wapeningskorf was vooraf door middel van een nettenmachine gemaakt, eveneens aangestuurd vanuit dezelfde productiebestanden. Hierna werd het zelfverdichtend beton in de mal gegoten en werden de laatste afwerkingen aangebracht. Een weloverwogen proces, waarbij de informatie uit het Tekla BIM-model de basis vormt.
Geen tekeningen, maar Open BIM
Naar eigen zeggen lijkt het ontwerp van appartementencomplex Rimini in eerste instantie niet zo spectaculair, maar het project is volledig via de Open BIM-benadering aangepakt. Banens: “Alle partijen, inclusief hoofdaannemer Bouwbedrijf Lont, hebben gedurende het hele traject door middel van 3D-modellen gecommuniceerd. De partijen leverden modellen aan, waarmee het gebouw gerealiseerd werd. Denk daarbij aan het bouwkundig model, de prefab vloeren, de stalen onderdelen, kozijnen, funderingen, wanden en de installaties. Zelfs de steigers in de bouwfase zijn gemodelleerd.”
Er is tijdens het hele project op geen enkel moment gebruik gemaakt van 2D-tekeningen. Alle informatie werd uitgewisseld aan de hand van 3D-modellen via de open standaard IFC. “Hierdoor kon elke partij de modellen met eigen software importeren en exporteren”, vertelt Banens. “Dit gold niet alleen voor modelleersoftware, maar bijvoorbeeld voor rekensoftware en applicaties voor gebouwbeheer. Dat bleek een groot voordeel, want op deze manier kon iedereen het beste gereedschap inzetten voor de benodigde toepassing. Dit was ons eerste echte Open BIM-project en we konden direct al de voordelen zien in inzicht en minder fouten door betere communicatie en afstemming.”
Clash controles
De aannemer heeft gedurende het project de modellen meerdere malen gecontroleerd. De rapportage werd opgeslagen in BCF-bestanden. BCF vormt als het ware een schil rondom het IFC-model, met daarin ook de locatie van de aandachtspunten, opmerkingen en clashes. Vervolgens is het mogelijk om het BCF-bestand in de eigen software te laden. Dit is door alle partijen gebruikt om de modellen perfect op elkaar te laten aansluiten. Op deze manier werd Adviesbureau Brekelmans direct naar de juiste plek in het Tekla-model gedirigeerd, waardoor het gebruik van een IFC-viewer niet eens nodig was. Door de wijzigingen die gedaan werden op te slaan en de dialoog aan te gaan via BCF, was het ook niet nodig om de (zwaardere) IFC-modellen constant uit te wisselen. Wanneer bijvoorbeeld een clash voor een partij onoplosbaar was, kon deze partij dit gemakkelijk aangeven en andere partijen bij de oplossing betrekken.
Appartementencomplex Rimini, een succesvol project
“Uiteraard waren er leermomenten en verbeterpunten, maar het werk is tot ieders tevredenheid verlopen”, geeft Banens aan. “Bij bouwen blijven goede afspraken en communicatie van essentieel belang. Met name de detaillering en samenwerking tussen de disciplines is doorslaggevend. Bij wijzigingen van BIM-modellen is het goed om de andere partijen te blijven informeren over de betreffende wijzigingen. Dankzij de mogelijkheden binnen Tekla Structures om te communiceren via open standaarden zoals IFC en BCF, verliep de samenwerking met de meer dan tien andere partijen vloeiend en kunnen we spreken van een succesvol project. We zijn dan ook erg blij met de BIM Awards die we hebben mogen ontvangen tijdens de Tekla Opfrisdagen voor ruim 150 man. Zo zie je dat je harde werk beloond wordt en de extra aandacht voor je project is leuk voor alle partijen die hebben meegewerkt.”
Over de Construsoft BIM Awards
Tijdens de Construsoft BIM Awards worden elk jaar de beste BIM-projecten gekozen. Tekla Structures-gebruikers uit verschillende landen in Europa konden in zeven categorieën een of meerdere modellen inzenden. Zij bepalen daarbij zelf de tekst en afbeeldingen, de projecten zijn dus echt het verhaal van de inzender. Vervolgens stemt het publiek per categorie op een favoriet project en een internationale jury buigt zich over het gebruik van BIM. Zo worden de uiteindelijke winnaars bepaald.
