Adviesbureau Brekelmans bekroond met BIM Award door parametrisch ontwerp
Al meer dan 60 jaar is Adviesbureau Brekelmans gespecialiseerd in constructieve ontwerpen en het uitwerken van zowel geavanceerde- als conventionele draagconstructies voor diverse bouwprojecten. Met het project Forest Village Bergeijk als indrukwekkend voorbeeld, demonstreren zij hun expertise in het gebruik van geavanceerde software, waaronder Rhino, Grasshopper en Tekla Structures. Door complexe parametrische ontwerpen te realiseren en effectieve communicatie en samenwerking tussen diverse partijen te bevorderen, heeft het ingenieursbureau een BIM Award in de categorie ‘sport en recreatie’ in de wacht gesleept.
Van 2D naar 3D met parametrisch ontwerpen
“Forest Village is een vakantiepark dat gebouwd gaat worden in Bergeijk”, vertelt Jaap van Heijster, eigenaar van en ontwerpend constructeur bij Adviesbureau Brekelmans. Het project omvat een aantal HSB-woningen, appartementencomplex, zwembad- en voorzieningengebouw. “Voor het laatstgenoemde heeft de architect een ontwerp opgezet met complexe ronde vormen, in eerste instantie bedacht in 2D" legt van Heijster uit. "Daar had hij nog niet helemaal duidelijk waar hij precies de accenten wilde, de bolling en hoe de hoeken eruit moesten zien. Samen met de architect hebben we dit ontwerp uiteindelijk gerealiseerd met behulp van een parametrisch ontwerp. We hebben de vorm wiskundig beschreven en een aantal parameters vastgelegd, zodat we gemakkelijk kunnen variëren en snel wijzigingen kunnen aanbrengen."
Complexe geometrieën modelleren
"Voor het werk Forest Village Bergeijk zagen we mogelijkheden om parametrisch te ontwerpen", bevestigt Pim Notermans, constructeur en softwareontwikkelaar bij Adviesbureau Brekelmans. "Er komen in dit project twee bouwwerken voor met ronde vormen, welke geometrisch gezien lastiger te definiëren zijn dan rechte wanden bij standaard woningen. Deze ronde vormen zijn wiskundig gezien echter perfect te beschrijven in een model, waar wij de software Rhino en Grasshopper voor gebruiken. Dit stelt ons in staat om complexe geometrieën te modelleren en te beheren. Het is daarbij mogelijk om componenten met Grasshopper te ontwikkelen en direct in Tekla Structures in te laden. Tekla Structures is dan het enige programma dat geopend moet zijn, waardoor andere gebruikers geen kennis hoeven te hebben van het achterliggende script in Grasshopper.”

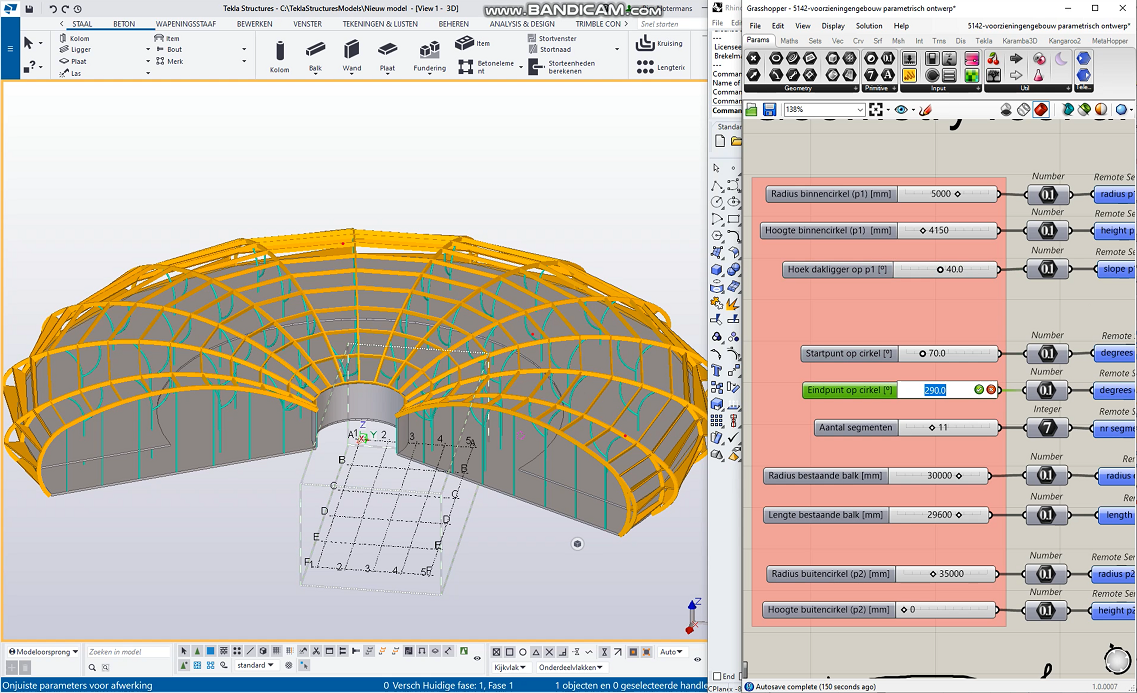

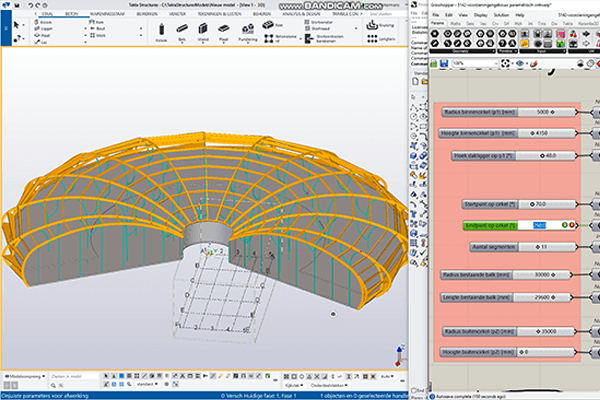

Het voorzieningengebouw (links) is getekend in Tekla Structures met behulp van de Grasshopper plug-in (rechts).
Voordelen parametrisch ontwerpen
"Het opzetten van een parametrisch model vergt initieel meer werk, maar het biedt tal van voordelen”, vertelt Notermans. “Door de beschikbare parameters kunnen we niet alleen de vorm snel aanpassen, maar kunnen we ook in de berekening snel zien wat dat voor gevolgen heeft voor de constructie. Dit stelt ons in staat om verschillende opties en varianten te onderzoeken en flexibel samen te werken met andere betrokken partijen. Bovendien biedt parametrisch ontwerpen de mogelijkheid om parameters achteraf aan te passen, wat aanzienlijke tijd bespaart op het tekenwerk. Dit alles leidt tot een optimalisatie in de constructie, meer bewustwording van keuzes bij de opdrachtgever en daarmee dus tot een beter, optimaler en passender ontwerp.”
Verbeterde communicatie en efficiënte productieprocessen
"Tekla Structures speelt een belangrijke rol bij de uitvoer van dit project", zegt Ralf Banens, mede-eigenaar van Adviesbureau Brekelmans. "Het stelt ons in staat om gedetailleerde tekeningen te maken, de communicatie via IFC-modellen met derde partijen te vergemakkelijken en visuele representaties te creëren. Het werken met BIM verbetert op deze manier de communicatie en maakt snelle aanpassingen en varianten mogelijk. Bovendien kan het definitieve 3D-model straks omgezet worden naar productietekeningen ten behoeve van de aansturing van de machines in de fabriek van bijvoorbeeld de staalleverancier of vlechter.”
Erkenning voor innovatie en kennisdeling
Het project van Adviesbureau Brekelmans is bekroond met een BIM Award in de categorie sport en recreatie. Hans Hendriks, één van de vier juryleden van de Construsoft BIM Awards, prijst het bureau voor het durven toepassen van parametrisch ontwerpen en het delen van hun kennis met de markt. "Het unieke en complexe gebouw ‘Forest Village Bergeijk’ is zonder deze hoogwaardige kennis en de toepassing van diverse software als Rhino, Grasshopper en Tekla Structures zeer moeilijk te maken. De input van Brekelmans gaat zeker bijdragen aan een succesvolle realisatie van dit mooie gebouw en vormt een inspiratiebron voor anderen. Ze verdienen erkenning en felicitaties", concludeert Hendriks.
Ook aan de slag met BIM-software?
De modelleersoftware Tekla Structures kan ingezet worden in alle fasen van het bouwproces, van ontwerp tot aan de montage. Benieuwd hoe dit past binnen jouw bedrijf? Kijk hier voor meer info over de mogelijkheden.
Nieuwsgierig geworden naar Adviesbureau Brekelmans? Neem eens een kijkje op hun website: www.adviesbureau-brekelmans.nl.
Van links naar rechts: Jaap, Pim en Ralf.
