Omdat steeds meer projecten in BIM opgezet en uitgevoerd worden, neemt vanuit de aannemerij de vraag naar 3D modellen toe. Het gaat dan met name om modellen die voldoende gedetailleerd zijn en de benodigde gegevens bevatten voor de productie, waardoor ook de behoefte aan 3D wapeningsmodellen toeneemt.

Binnen Tekla Structures wordt de wapening, net zoals het overige beton, staal en hout, volledig in het 3D model uitgewerkt. Het grote voordeel hiervan is dat in het model direct gecontroleerd kan worden of alles past en er geen botsingen zijn.

Om dit voordeel snel, efficiënt en betrouwbaar te kunnen benutten biedt Tekla Structures een groot aantal routines waarmee o.a. balken, kolommen, wanden en platen in één keer volledig en praktisch gewapend kunnen worden.
Ook de complexere vormen zijn met de beschikbare wapeningscommando’s snel en praktisch te wapenen. Wanneer een vergelijkbaar wapeningsprincipe nodig is in bijvoorbeeld een andere balk of wand, is alle wapening in 1 keer van het ene naar het andere object te kopiëren.
De afmetingen van de wapeningstaven en het aantal passen zich daarbij direct aan de geselecteerde vorm aan. Doordat wapening dynamisch gewijzigd kan worden, zijn de geconstateerde problemen, zoals bijvoorbeeld het botsen van staven onderling of met instortvoorzieningen, erg snel en eenvoudig te verhelpen.
De geheel of deels automatische nummering zorgt ervoor dat binnen het model de gelijke staven gegroepeerd en van de juiste labels voorzien worden. Daarbij kan ook de volgorde van vlechten in de nummering meegenomen worden.

Een ander belangrijk voordeel wordt behaald op het moment dat er projectwijzigingen plaatsvinden. Modelwijzigingen worden namelijk automatisch in de reeds gegenereerde tekeningen verwerkt zodat ook daar direct de juiste wapeningsgegevens beschikbaar zijn, niet alleen in de aanzichten en doorsneden, maar ook in de op de tekening geplaatste buig- en nettenstaat.

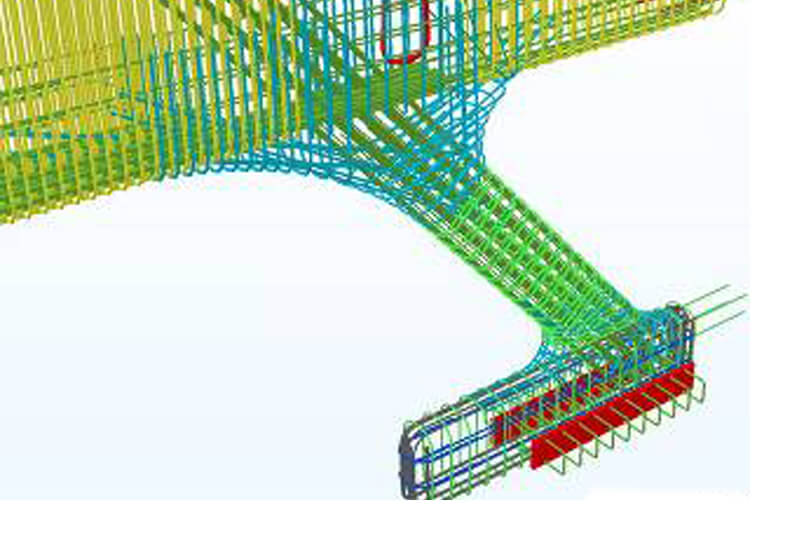

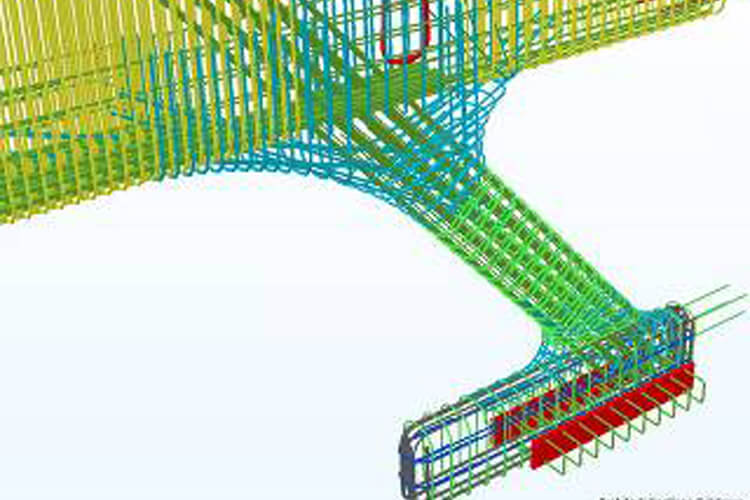

In het geval dat de wapening wat complexer is kan met hetzelfde gemak de wapening in 3D en in kleur in tekeningen gepresenteerd worden, daardoor zijn deze beter leesbaar en beter te begrijpen dan de traditionele “platte” wapeningstekeningen.

Door van de wapening één of meerdere IFC-bestanden te genereren kan deze eenvoudig gedeeld worden binnen een BIM. De IFC’s kunnen bijvoorbeeld gebruikt worden om de wapening te visualiseren in bijvoorbeeld Tekla BIMsight, maar ook om als referentiefile in te lezen in CAD-programma’s die OpenBIM ondersteunen.

De IFC bestanden zijn niet geschikt voor aansturing van de wapeningsproductie. Voor de communicatie met de wapeningsleveranciers zijn andere exportmogelijkheden binnen Tekla Structures beschikbaar namelijk als BVBS-, UniTechnik- en PXML-bestand.
Het programma Binfos for Windows (afkomstig van het softwarebedrijf LIC) wat bij veel wapeningsleveranciers in Nederland en België in gebruik is, beschikt over de mogelijkheid om BVBS en PXML-bestanden in te lezen. Deze gegevens kan de wapeningsleverancier direct gebruiken om de wapeningsproductie te optimaliseren en aan te sturen. Het totale verwerkingsproces wordt hierdoor aanzienlijk verkort.

Belangrijk is dat het ingenieursbureau dat de wapening modelleert goed bekend is met de werkwijze en productiemogelijkheden van de wapeningsleverancier. Deze kennisuitwisseling ofwel samenwerking is echter één van de pijlers waarop het BIM-proces gebaseerd is. Binnen onze klantenkring wordt daarom steeds vaker succesvol gebruik gemaakt en geprofiteerd van de digitale uitwisseling van de wapeningsgegevens.
