Een externe vakjury, bestaande uit Frank Maatje (Bouwen met Staal), Maikel Jagroep (Betonvereniging), Jeroen Coenders (Packhunt) en Hans Hendriks (deBIMspecialist.nl), heeft alle projecten beoordeeld op vijf criteria: het gebruik van BIM en samenwerking, innovatief gebruik van Tekla Structures, de maakbaarheid (LOD, geometrie, etc.), duurzaamheid en de wauw-factor. Op deze manier zijn de winnaars in de categorieën bepaald. Daarnaast is er ook een publieksprijs, waar ruim 2.800 stemmen voor zijn uitgebracht in de Benelux, Het project van Mertens Bouwbedrijf kreeg de meeste stemmen en gaat naar huis met de publieksprijs.

Elk project verdient een podium

Alle 44 ingezonden projecten blijven het gehele jaar zichtbaar op construsoftbimawards.nl en worden gedurende het jaar gepromoot door Construsoft. Iederproject is op zijn manier bijzonder en verdient een podium. Verder doen de winnende projecten volgend jaar automatisch mee met de Tekla Global BIM Awards, een wereldwijde competitie waar alle lokale winnaars het tegen elkaar opnemen. Dit biedt de Benelux-winnaars de mogelijkheid om niet alleen nationaal bekendheid te behalen, maar ook internationaal.

Een eervolle vermelding is er voor de inzending van Macobo-stabo, dat met project ‘The Wings’ het eerste gebouw in België realiseert dat drievoudig gecertificeerd is met BREEAM excellent ****, WELL gold certification en DGNB gold certification. Chapeau!

Winnaar ‘Commerciële projecten’

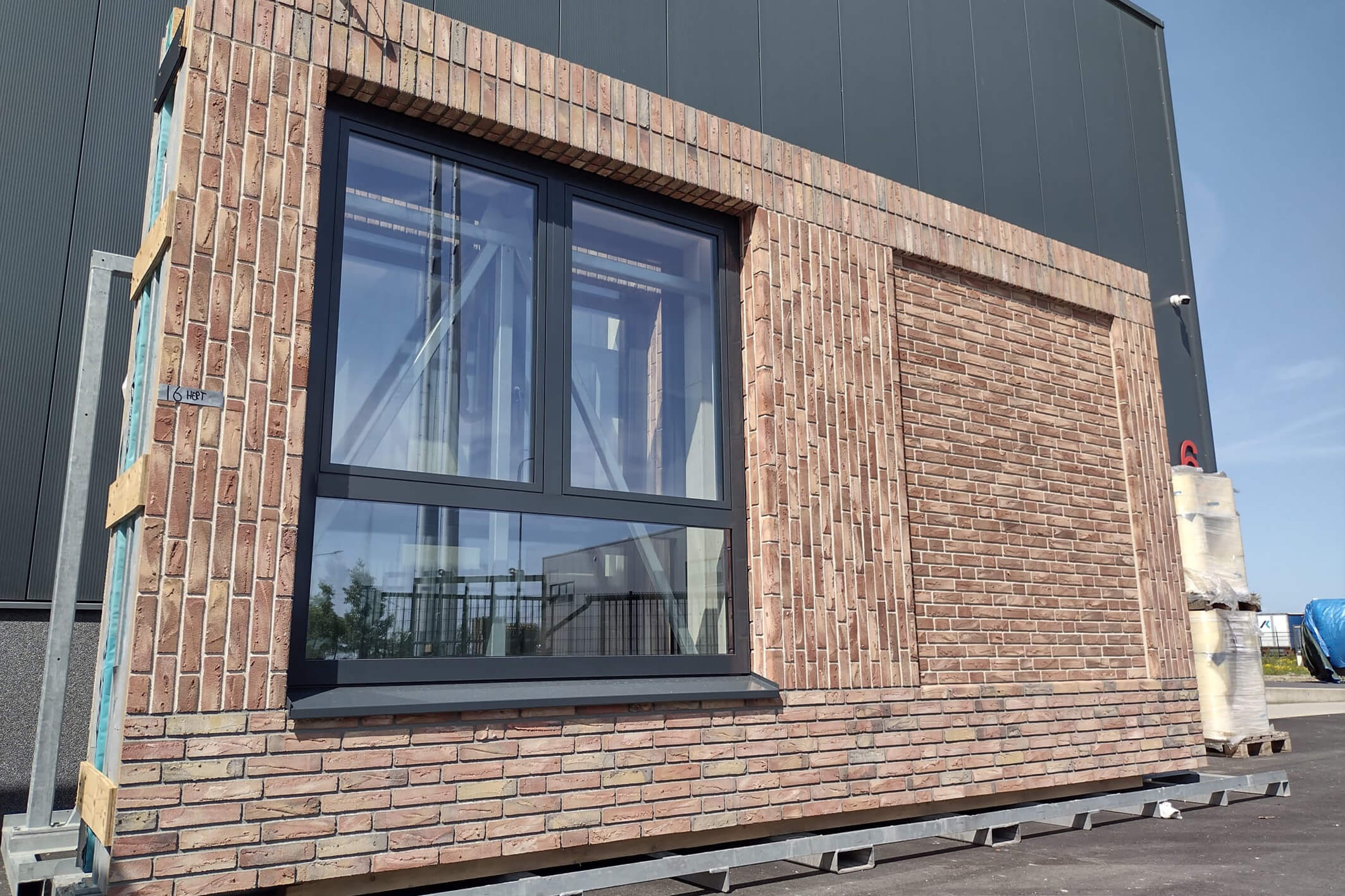

VKP | Huize D'n Herd – Helmond

‘Een verzameling IFC-modellen waar je u tegen zegt’

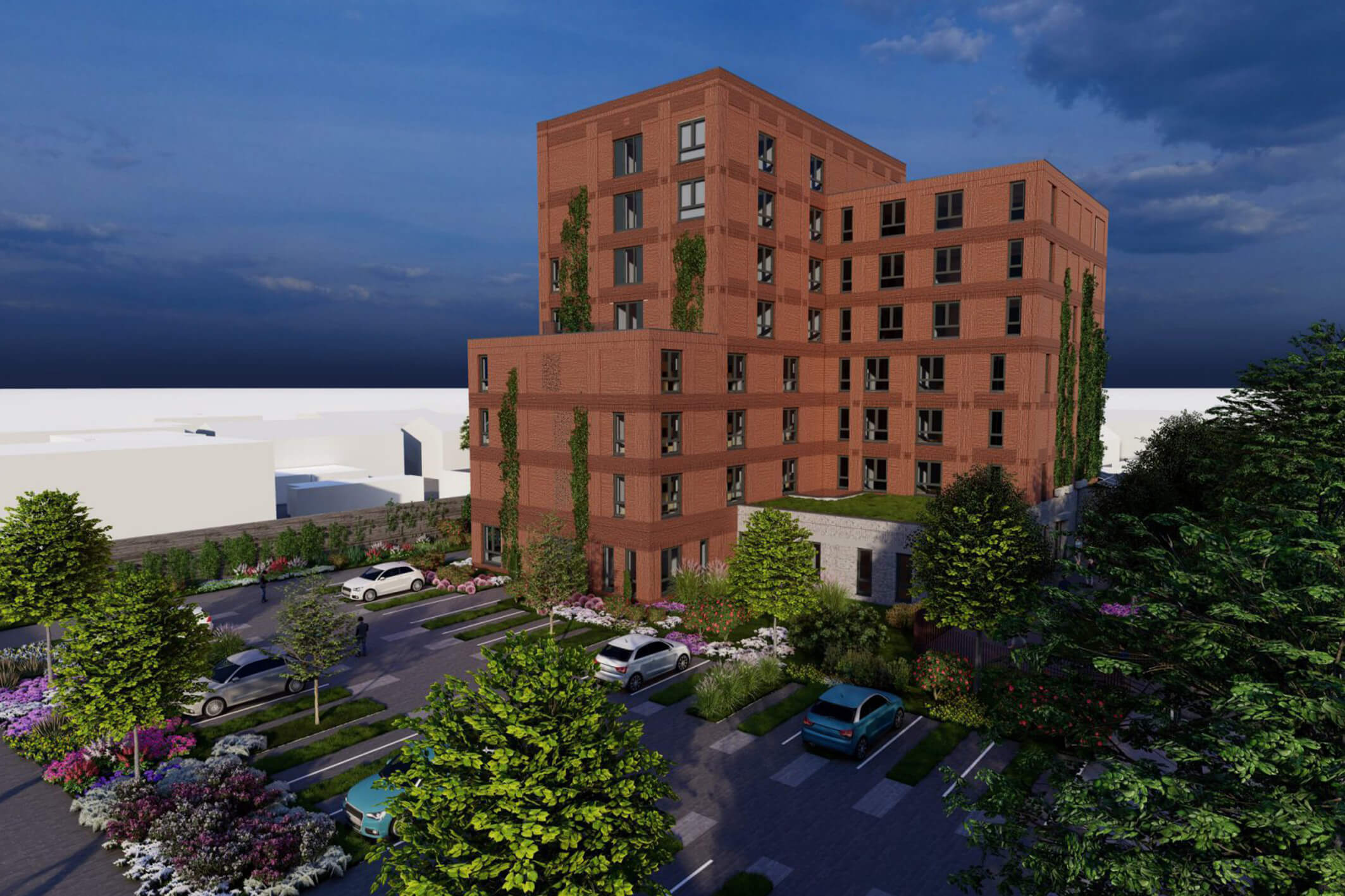

Het project van houtbouwer VKP uit Kapelle dat gerealiseerd is in opdracht van woningbouwvereniging Bergopwaarts, viel bij de jury op door het ontzettend hoge detailniveau en het niveau waarop gebruik is gemaakt van BIM. De HSB van het appartementengebouw is in Tekla Structures gemodelleerd volgens de BIM-basis ILS, zoals NL-SFB coderingen, naamgeving van de bouwlagen, IFC-classificatie, IsExternal en Loadbearing. VKP voegde steenstrip- en voegkleuren toe in het model zodat ze geen materiaalstaten meer in Tekla hoefden te genereren.

Door bepaalde instellingen was het zelfs mogelijk dat de werkvoorbereiders materiaalstaten in PDF of Excel formaat konden genereren vanuit Trimble Connect. De HSB komt rechtstreeks uit de fabriek inclusief aluminium kozijnen, lekdorpels en steenstrips op de bouwplaats aan. Hierdoor kon nagenoeg steigerloos worden gebouwd. "Echt een indrukwekkend model", gaf de jury aan, “Alle details van heel veel verschillende disciplines zitten erin, veel data van andere CAD-systemen. Een verzameling IFC-modellen waar je u tegen zegt.”

Winnaar ‘Industriële projecten’

Stadsbader | Bedrijfsgebouw Locinox - Waregem

'Echt alles zit erin!'

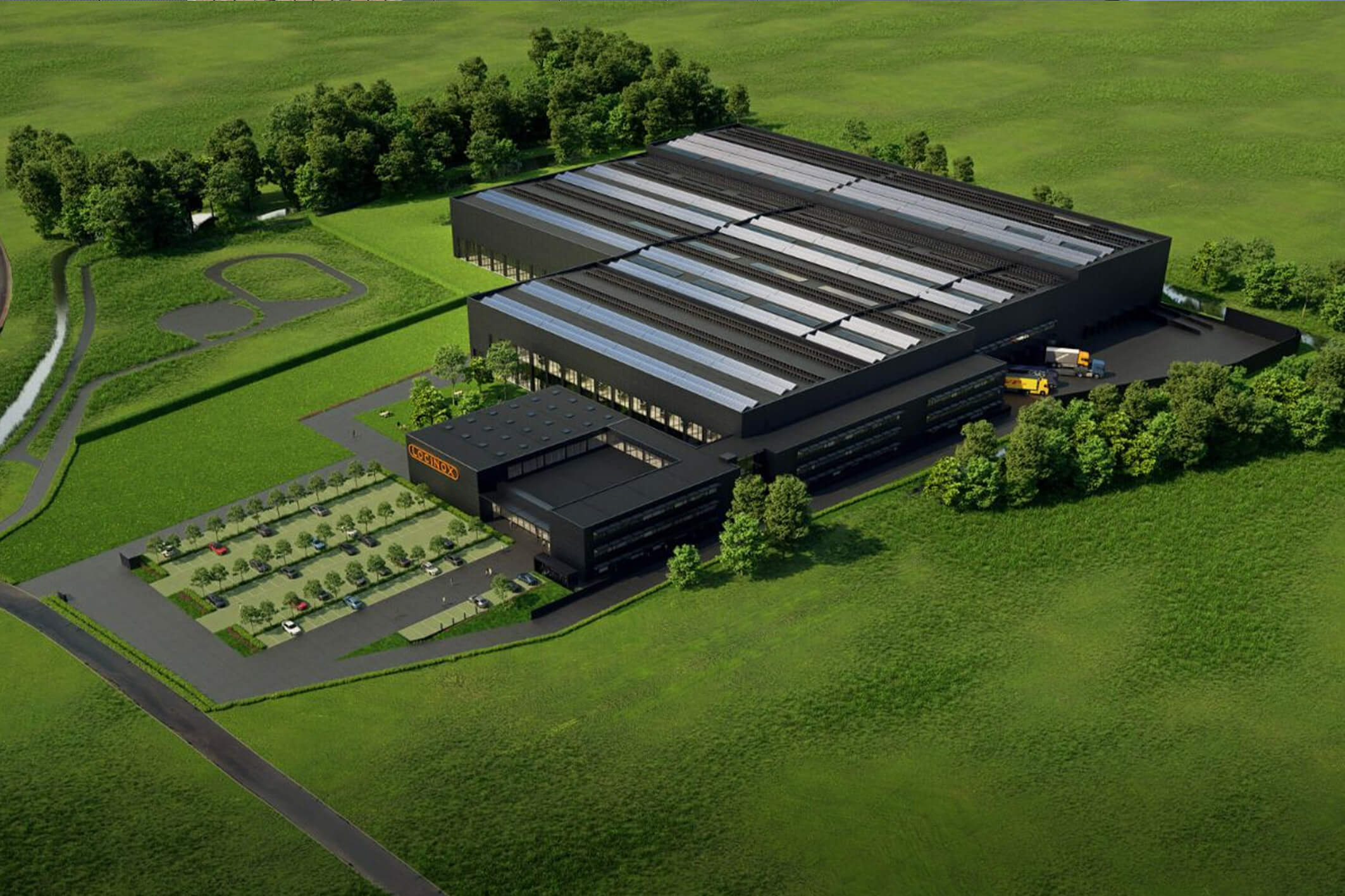

Het bedrijfsgebouw dat aannemersbedrijf Stadsbader uit het Belgische Harelbeke in opdracht van Locinox realiseert is niet alleen enorm indrukwekkend vanwege de 40.000m2 aan oppervlakte, maar is volgens de jury ook een voorbeeld qua gebruik van BIM. “Echt álles zit erin", was het unanieme oordeel. “Een complete installatie-uitwerking, de wapening, sparingen de zonnepanelen op het dak."

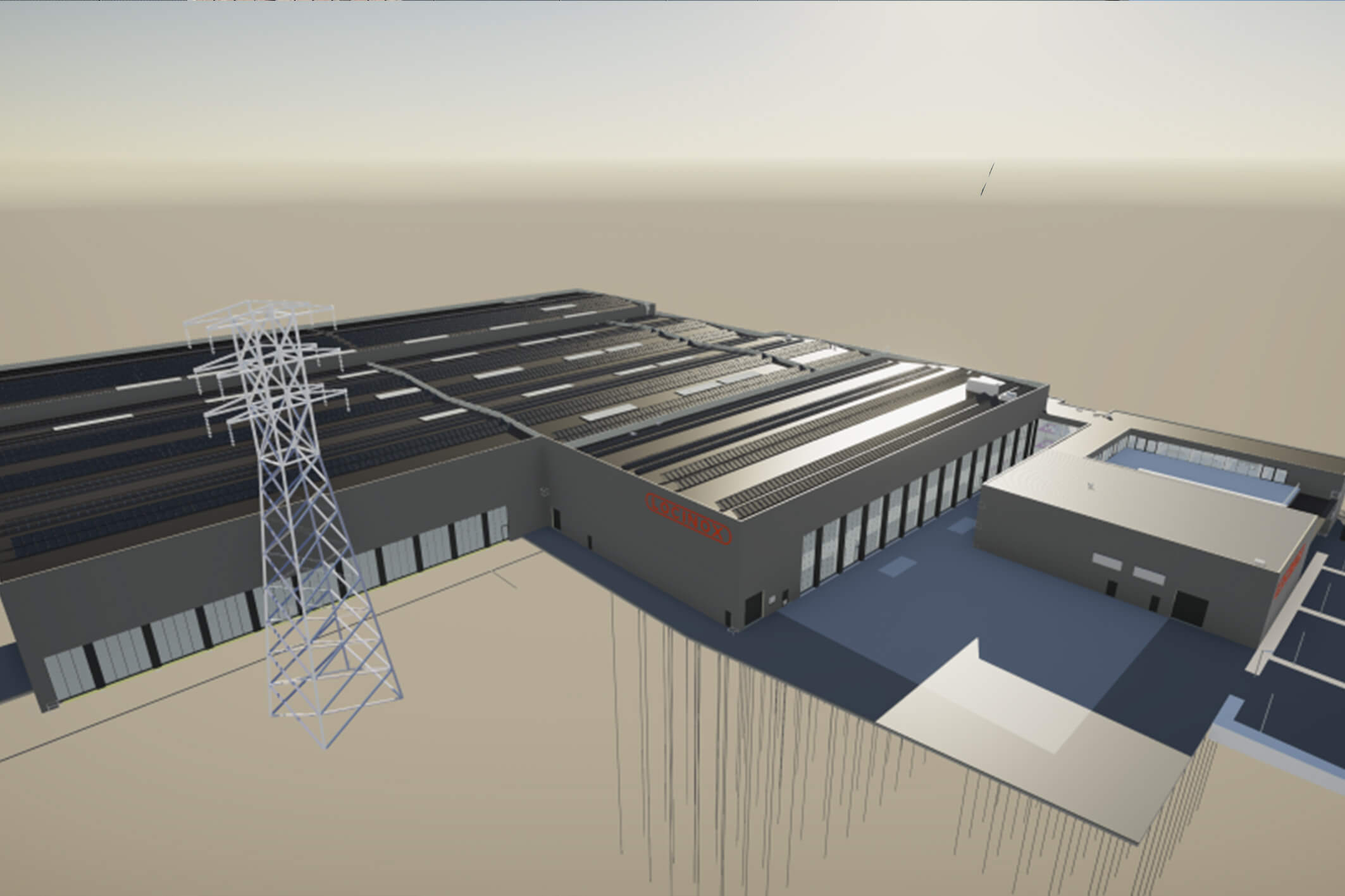

De volledige prefab bovenbouw, gemodelleerd met een LOD400-450 is in Tekla Structures uitgewerkt. Via Tekla Model Sharing werkten 5 modelleurs tegelijk aan het model. Uit het model kwamen de montageplannen en productietekeningen voor de productie-site van Van Maercke NV. Stadsbader maakte op basis van onder andere PXML’s, Unitechniks en BBS-bestanden de productieplanning, nacalculatie en facturatie.

Via Trimble Connect konden de 3D-modellen op zowel het kantoor als op de werf geraadpleegd worden. Clashes tussen technieken en het gebouw werden beheerd met behulp van ToDo’s. Voor elke leiding kon zo in samenspraak met de BIM-coördinator tot een oplossing gekomen worden. De jury prijst ook de eigen ontwikkelde planningstool die ze koppelden aan Trimble Connect.

Winnaar ‘Infrastructurele projecten’

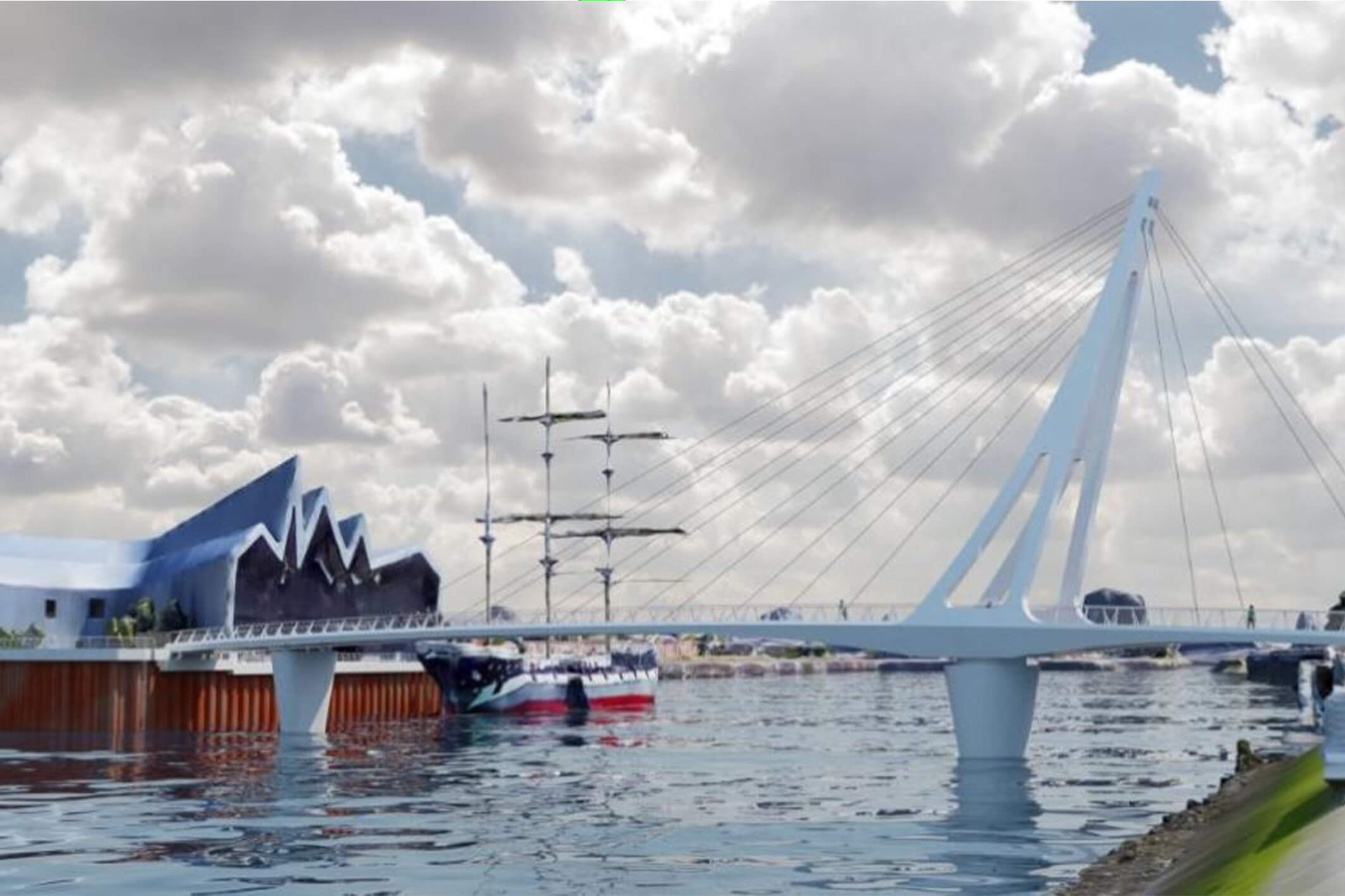

Victor Buyck Steel Construction | Govan Partick Bridge

‘Dit is echt topkwaliteit’

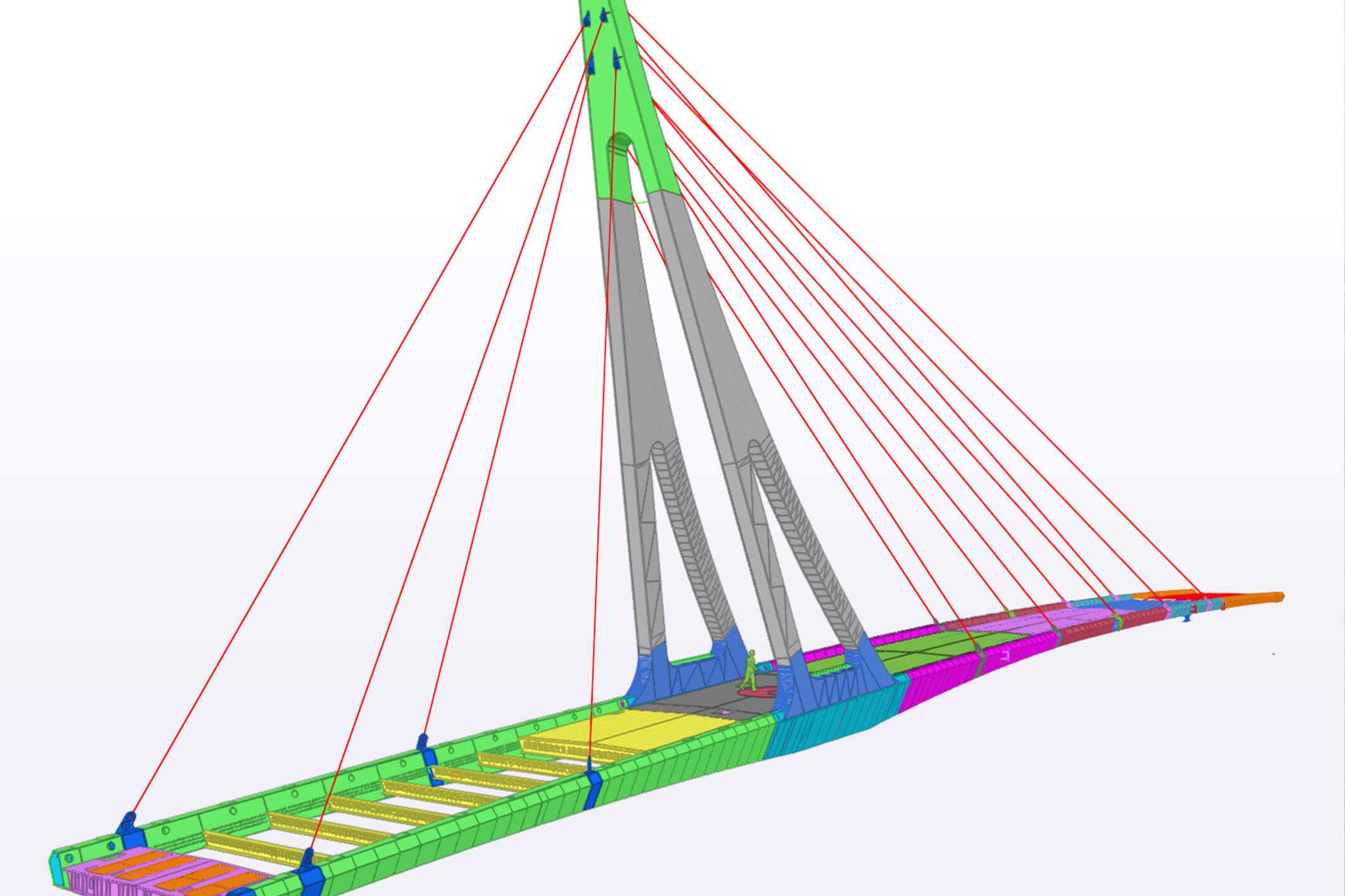

Voor één van de grootste opengaande loopbruggen in Europa verzorgt de Belgische staalbouwer Victor Buyck de staalconstructie. Deze 110 meter lange draaibare pyloon tuibrug moet de stadsdelen Govan en Partick met elkaar verbinden. De constructie scoorde bij de jury onder andere hoge ogen op het criterium ‘Innovative use of Tekla' door het gebruik van VR, AR en de softwarepakketten Rhino en Grasshopper.

De moeilijkheid bij het bouwen van bruggen is dat de bouwmoten aan elkaar worden gelast en binnen een tolerantie van EN1090-2 norm moeten aansluiten op elkaar. In productie worden er metingen per bouwdeel uitgevoerd met elk nog een resterende overlengte. Deze metingen worden via X Y Z coördinaten uit de Leica meetinstrumenten uitgelezen en in de Layout Manager van Tekla ingeladen, om zo de overlap, best fit posities en afbrandlengtes te gaan bepalen, wat uiteindelijk een passende volledige brug vormt.

Het hele project werd getekend in Tekla Structures. “Voorheen was dit soort constructies echt een probleem. Met de combinatie van Tekla, Rhino en Grasshopper hebben ze echt álles gemodelleerd. Je kunt aan alles trekken en dan kun je iedere vorm van de brug maken. Dit is echt topkwaliteit.”

Het aanleveren van een BIM-model werd contractueel vastgelegd, voor de controle op clashchecks en een vloeiende samenwerking met de civiele en mechanische onderaannemers. Van de functies en mogelijkheden in Trimble Connect is optimaal gebruik gemaakt door een uitgebreide invoer van data in het IFCF-exportmodel. Uit het systeem kwamen stappenplannen, montagevolgordes en informatie over de bereikbaarheid van lassen en was 100% traceability op alle onderdelen mogelijk. Met de VR-bril van Meta Quest werd in de werkvoorbereiding of tijdens productie de bereikbaarheid van de lassen of de samenbouwvolgorde in kaart wordt gebracht.

Farrans is hoofdaannemer voor de civiele werken. Demako is verantwoordelijk voor de mechanische onderdelen en beweging van de brug.

Winnaar ‘Publieke projecten’

Metadecor | Huus veur Sport en Cultuur Zuidwolde

‘Hoge complexiteit, maximale inzet Grasshopper en Tekla’

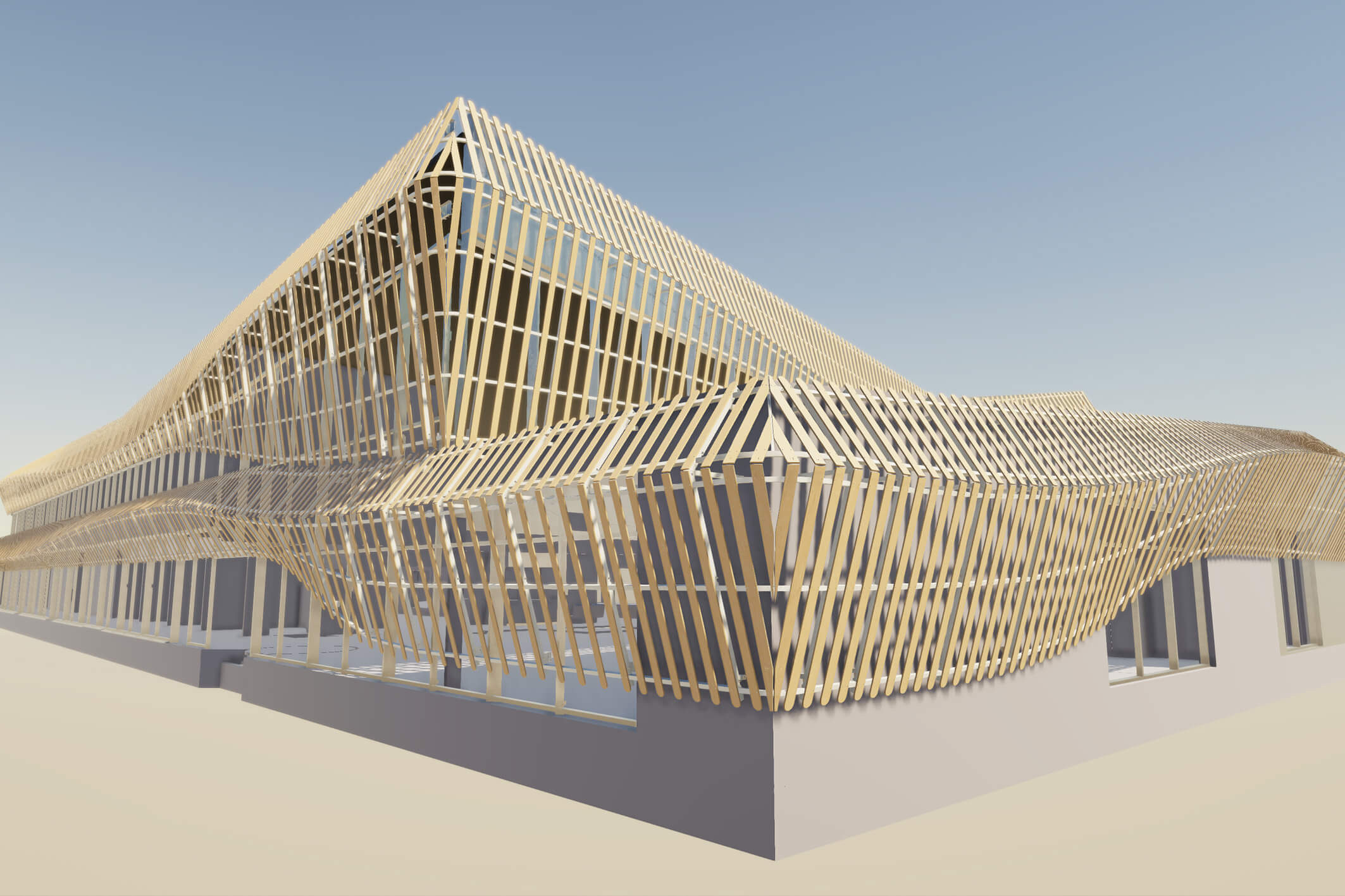

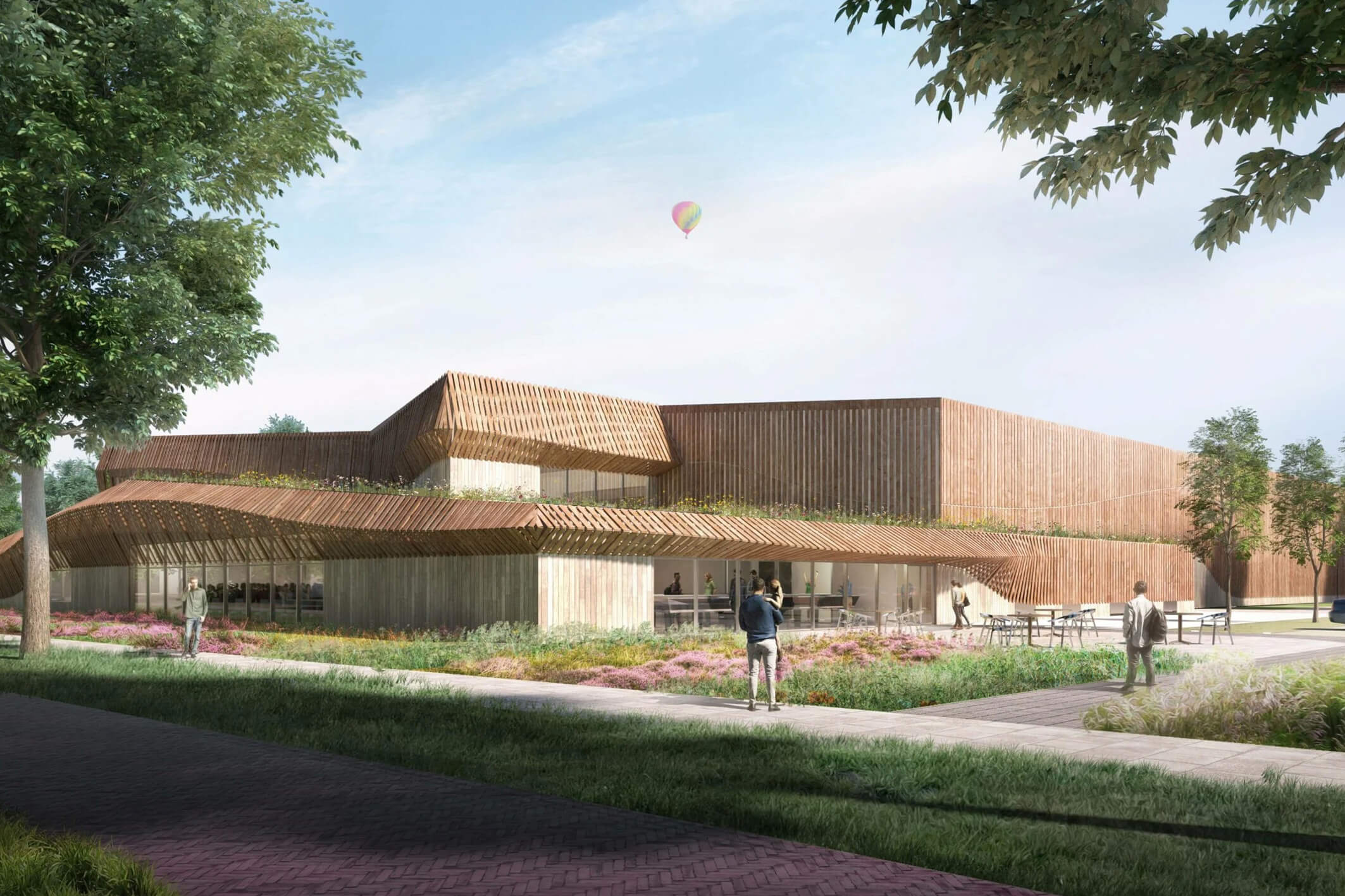

In opdracht van Hesco Bouw verzorgt gevelontwerper en – bouwer Metadecor uit Kampen de 3D gevormde houten façade voor het Huus veur Sport en Cultuur in Zuidwolde. Het gebouw wordt bekleed met een 3D lamellen gevel van houten latten die golvend rondom het gebouwvolume zijn geplaatst.

Het project is volledig in BIM uitgewerkt, wat met name heeft geholpen bij de afstemming van de montagebeugels op de bouwkundige ondergrond. De gevel wordt gemonteerd op diverse ondergronden: op HSB elementen, op stalen constructiedelen en op een aluminium vliesgevel. De combinatie Grasshopper – Tekla is maximaal ingezet om de complexiteit van het ontwerp vast te leggen in de machinaal geproduceerde onderdelen. De juryleden waren het snel met elkaar eens: “Dit is echt wel goed gedaan.”

De basis voor het gevelontwerp is gelegd in een parametrisch ontwerp en aangevuld met allerlei ontwerpcriteria, zoals profielen, plankafmetingen, minimale en maximale afstanden. Het ontwerp is vervolgens gekoppeld aan Tekla Structures, waar de verdere uitwerking is gedaan.

Omdat de gevel golvend rond het gebouw gaat, is geen onderdeel of merk gelijk. Om de maatvoering van alle unieke merken te borgen, is in Tekla veel aandacht besteed aan het maken van slimme koppelingen tussen onderdelen. Bijvoorbeeld met gesneden pen-gat verbindingen en puzzelstukjes.

Dat Metadecor specialist is in spraakmakende gevels, maken ze op meerdere fronten waar. Eén van de meest lastige koppelingen is de montage van de houten latten op de aluminium frames. Deze koppeling kent een aantal eisen: een lat ligt vrijwel nooit parallel met het frame (er is altijd een kleine hoekverdraaiing), het contactoppervlak tussen het hout en het aluminium moet tot een minimum beperkt worden en tot slot varieert de hart-op-hart afstand van de latten. Om deze eisen in één koppeling te kunnen maken, is gekozen voor een laser gesneden kamvormige plaat. Deze plaat verkleint het contactoppervlak tussen hout en aluminium, maakt een hoekverdraaiing mogelijk en legt de positie van de houten lat ten opzichte van het aluminium vast. Hiermee wordt de assemblage van de latten enorm vereenvoudigd, alle complexiteit zit immers in het gesneden onderdeel.

Winnaar ‘Sport en recreatie’

Adviesbureau Brekelmans | Forest Village Bergeijk

‘Indrukwekkende geometrie, dit is complexer te modelleren dan je denkt’

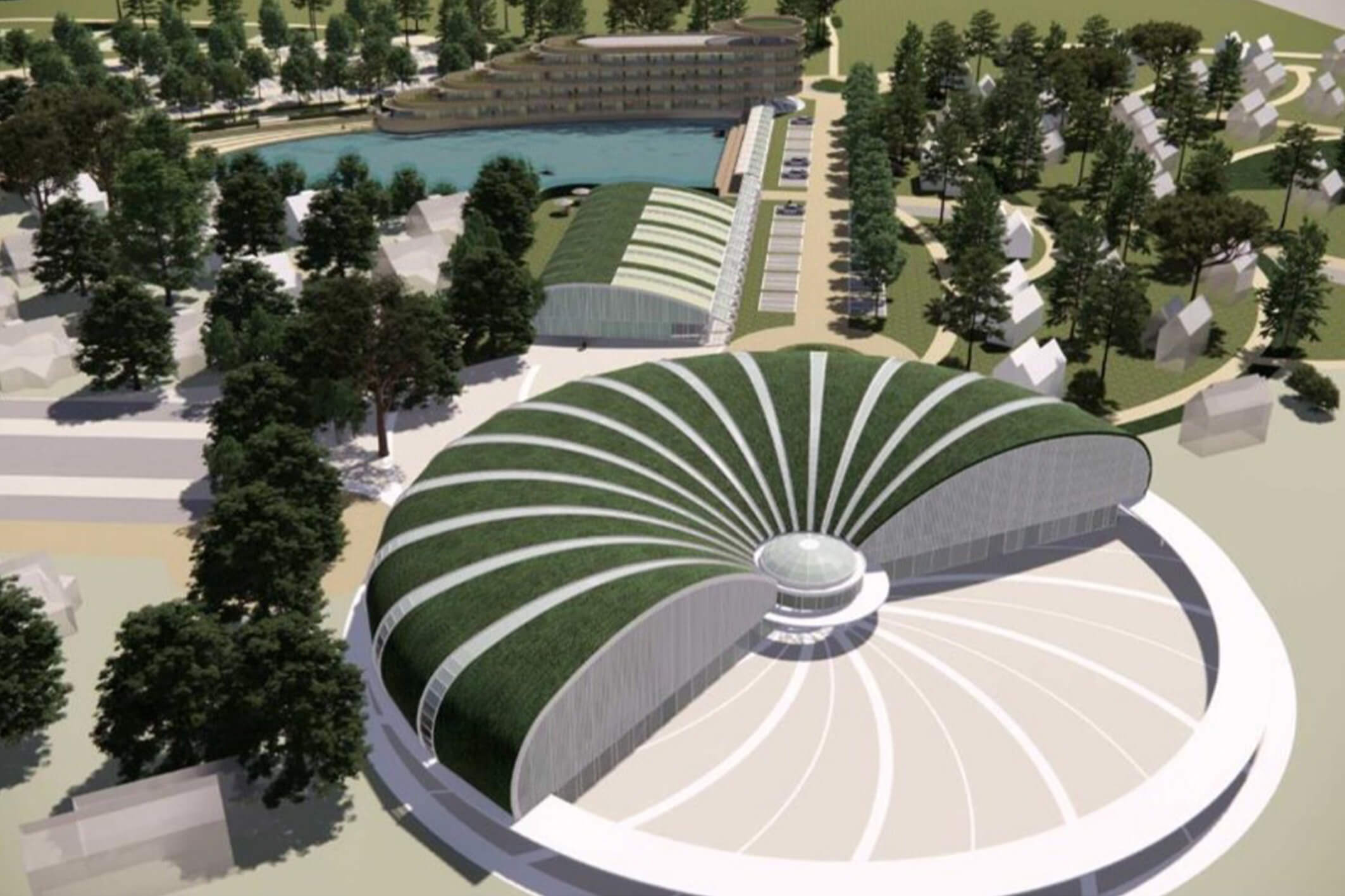

Landal Forest Village wordt een compleet nieuw park in Noord-Brabant met een appartementengebouw en zeer fraai ontworpen rond centrumgebouw. Voor dit project zag Adviesbureau Brekelmans mogelijkheden om parametrisch te ontwerpen. “De parametrisch ontwerpen en de geometrie zijn heel indrukwekkend, zeer gestructureerd. Zo’n geometrie is complexer te modelleren dan je denkt. Het niet altijd makkelijk om ook een goede boogvorm te krijgen. Erg goed gedaan", aldus het oordeel van de jury.

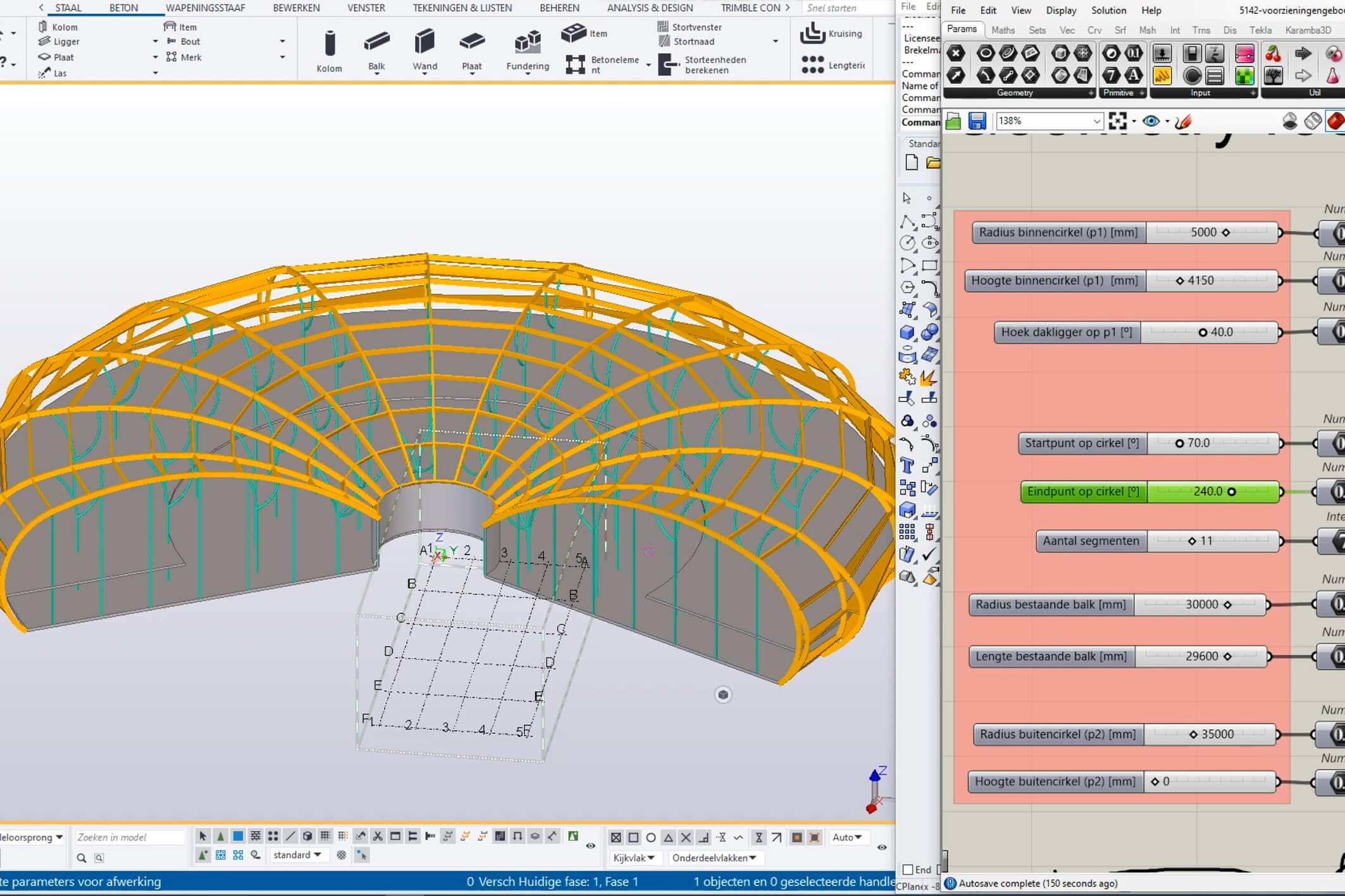

Door de inzet van Rhino en Grasshopper bespaarden de constructeurs ontzettend veel tekenwerk bij het ontwerp van de gebouwen. Door middel van zelfgeschreven scripts is Tekla parametrisch aangestuurd. Hierdoor werd niet alleen het tekenen eenvoudiger, maar konden aanpassingen ook veel sneller gedaan worden.

Winnaar ‘Kleinschalige projecten’

Barli | Buurtschap Te Veld, Kamer A - Eindhoven

Een unaniem oordeel van de jury

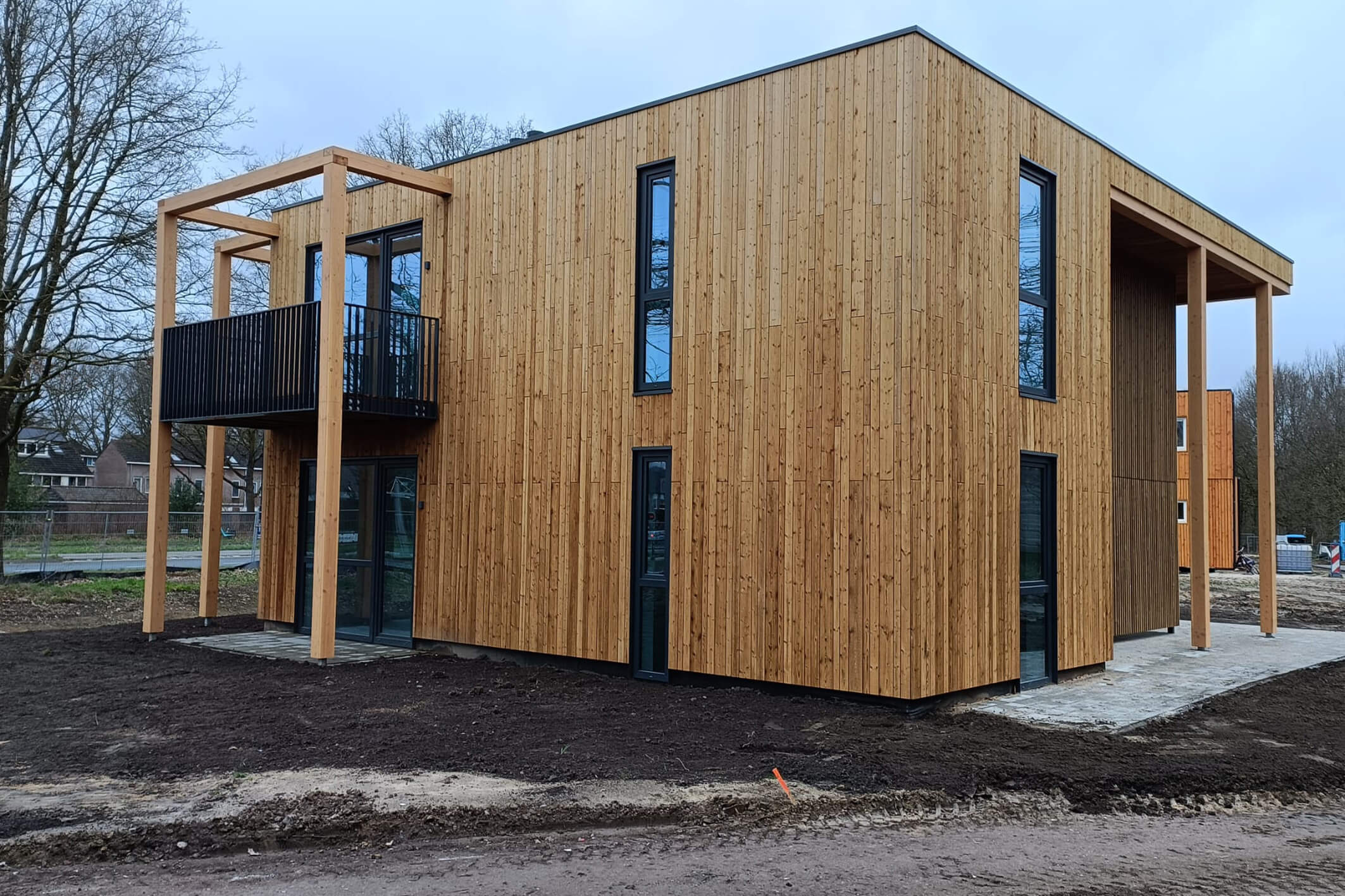

De appartementencomplexen die Barli maakte en produceerde voor Buurtschap Te Veld in Eindhoven konden op een unaniem oordeel van de jury rekenen. “Kan ik er ook één krijgen?”, was het enthousiaste commentaar van een van de leden. Een unanieme nummer 1 in deze categorie.

De woningfabriek uit Uden realiseerde in het project verschillende modulaire woningen, variërend in doelgroep, afmetingen en uitstraling. In ‘Kamer A’ bouwde de prefab houtbouwer uit Uden 7 verplaatsbare appartementen met inpandige bergingen, verdeeld over twee woongebouwen.

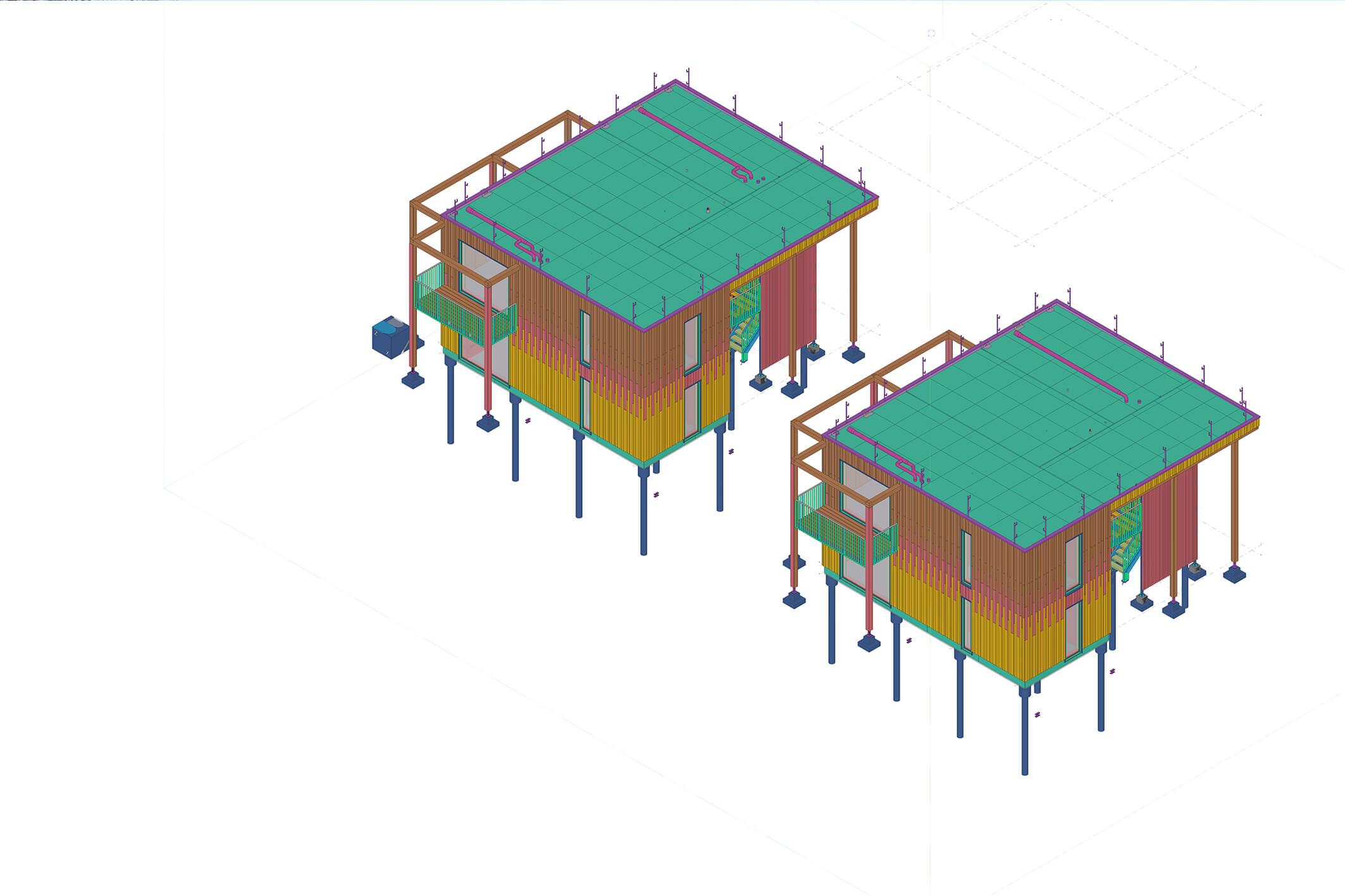

Elk detail van de modulaire woning is door de engineers van Barli in 2D en 3D uitgewerkt voor productie. Het Tekla Structures-model kent een hoog ‘level of detail’: van valbeveiliging tijdens de assemblage in de woningfabriek, tot afschotisolatie, keukenkastjes en overstorten. Ook is in het gehele proces nagedacht over mogelijkheden om transport te beperken en afval te minimaliseren. Van houten vlonders en prefab pergola’s tot aan de planken van de gevelbekleding: álles is in maatvoering en montagewijze geoptimaliseerd.

Diverse co-makers maakten integraal onderdeel uit van het ontwerp- en productieproces. Zo tekenden de w- en e-installateurs hun installaties in het 2D-model, waarna engineers van Barli deze omzetten naar 3D voor de houtskeletbouw-productie. Co-maker Tullenaars tekende in het Tekla-model de stalen ballustraden en het trappenhuis in, om in productie en montage naadloos aan te sluiten op het woongebouw dat in de woningfabriek van Barli gebouwd is. "Het zijn modules, maar is ook weer custom. Het is niet wat ze standaard maken", viel de jury op. En toch binnen zeer korte tijd gerealiseerd. “Een heel bijzonder en innovatief project.”

Winnaar ‘Publieksprijs’

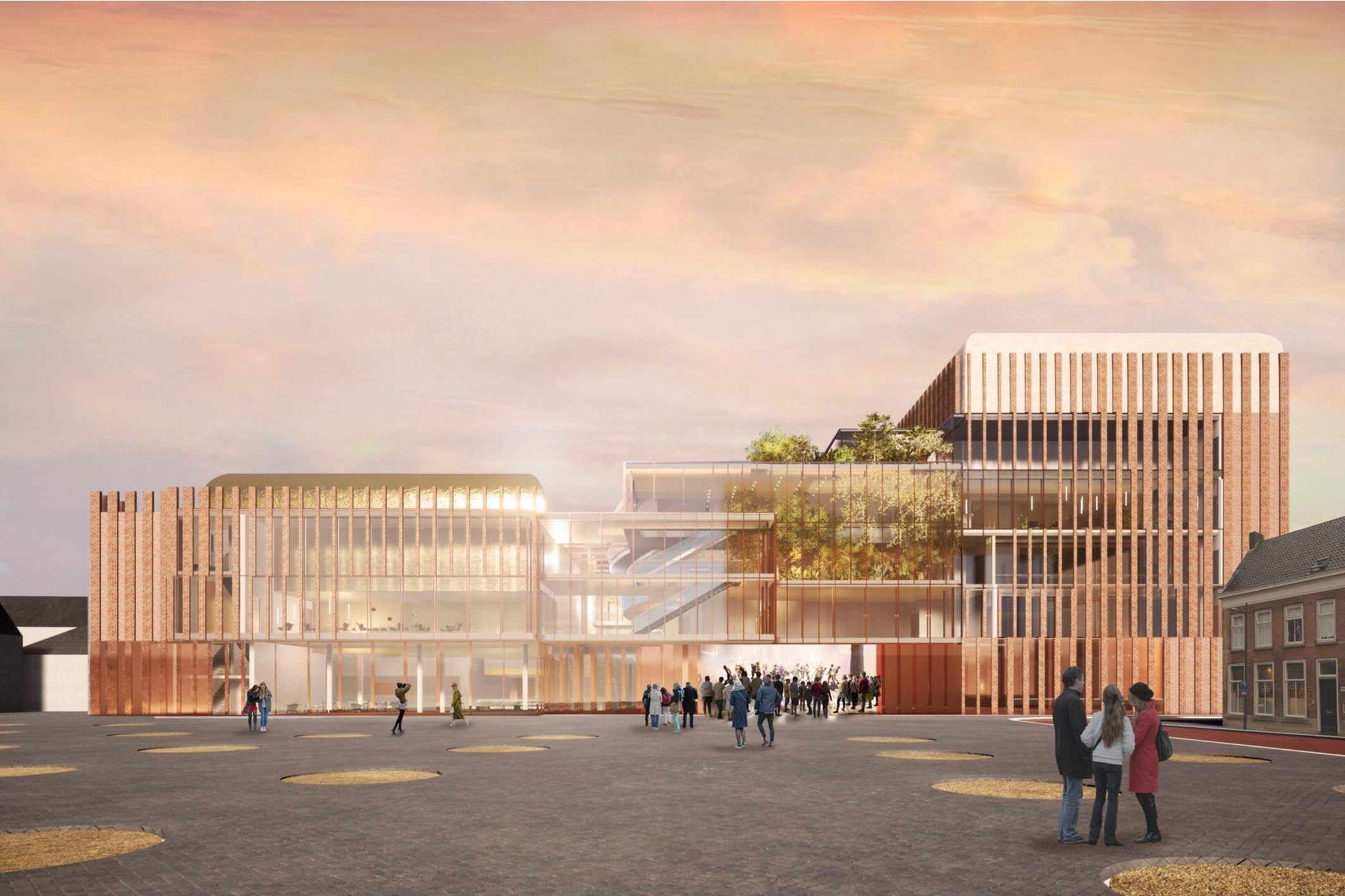

Mertens Bouwbedrijf BV | Theater aan de Parade - Den Bosch

Mertens Bouwbedrijf BV uit Weert bouwt het nieuwe Theater aan de Parade in Den Bosch. Een terecht winnaar van de publieksprijs, want ook bij de jury gooide deze inzending hoge ogen. De aannemer haakte tijdens het ontwerpproces al aan. Uitgangspunt vanuit het ontwerp was het gedeeltelijk in stand houden van de bestaande betonconstructie uit de jaren ’70. Naast de keldervloer en -wanden moest ook de betonconstructie van de grote zaal intact blijven tijdens de sloop van de overige bouwdelen. Hiervoor werden op een 3-tal posities tijdelijke staalconstructies geplaatst, om de stabiliteit van de bestaande constructie te waarborgen.

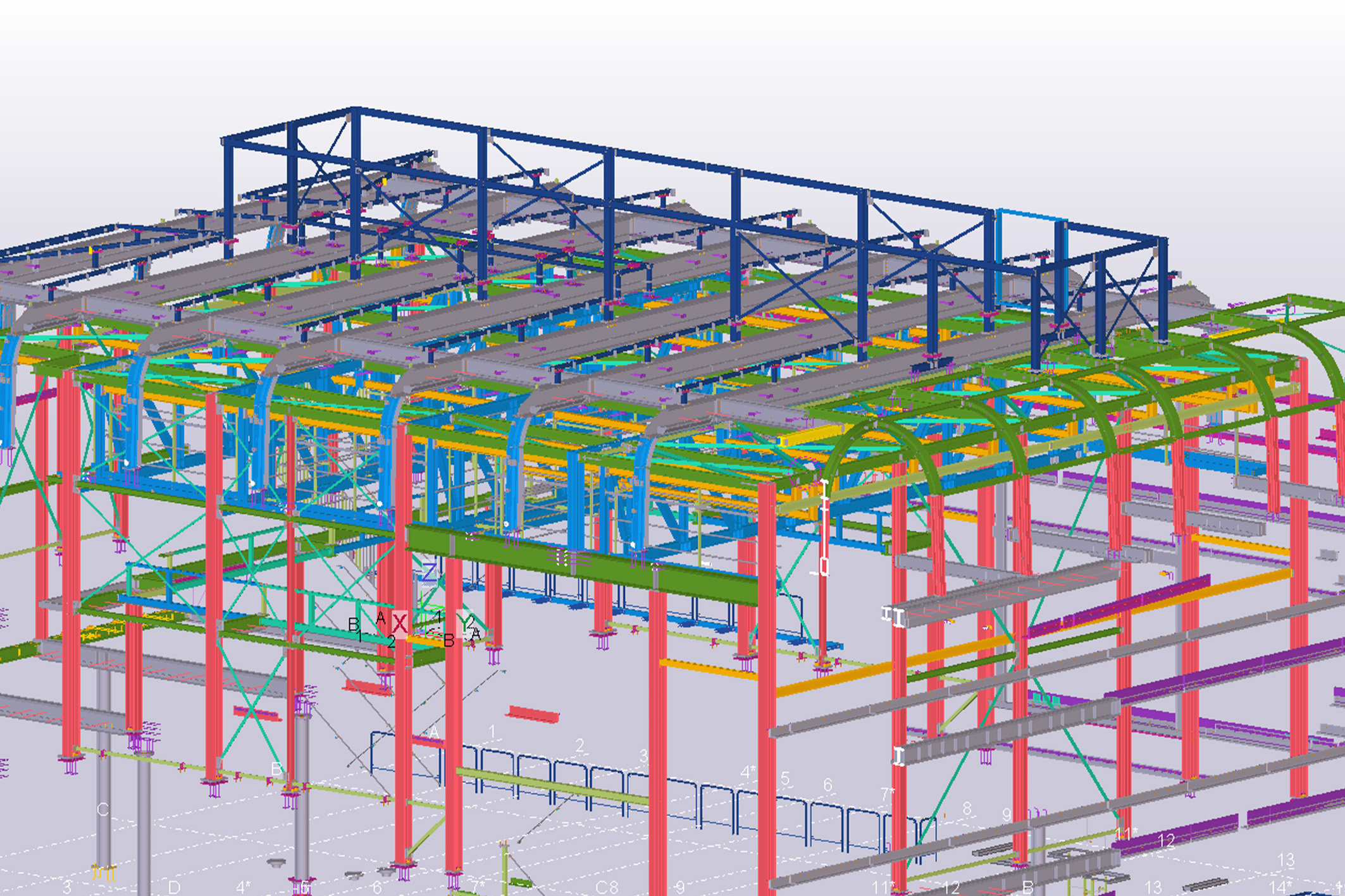

Bijzonder aan dit project is de integraliteit met de vele installaties; niet alleen de complexe gebouwinstallaties, maar ook de vele theatertechnische installaties. De gehele staalconstructie van ruim 900 ton is uitgevoerd in gevolgklasse CC3 met een unity-check van 0,83 op de door de ontwerpend constructeur aangewezen sleutel-elementen. In het ontwerp zijn ook nog diverse trappen en hekwerken opgenomen, met als eyecatcher de hoofdtrap in het hart van het gebouw. Deze trap verbindt de kelder naar de begane grond en 1e verdieping, het totale gewicht bedraagt maar liefst ruim 22 ton.

Naast de staalconstructie zijn ook de betonconstructie, gebouwinstallaties (E – W – S), theatertechnische installaties, bouwkundige afwerkingen en diverse grote onderdelen (bijv. vloeren, prefab trappen en prefab gevelelementen) in Tekla Structures uitgewerkt. De IFC-modellen zijn samengevoegd in een totaalmodel. De IFC-modellen en alle overige documenten zijn centraal beschikbaar voor het projectteam via Dalux.

Ook een favoriet van de jury vanwege de hoge complexiteit.
