Tekla Structures ve vztahu k architektuře

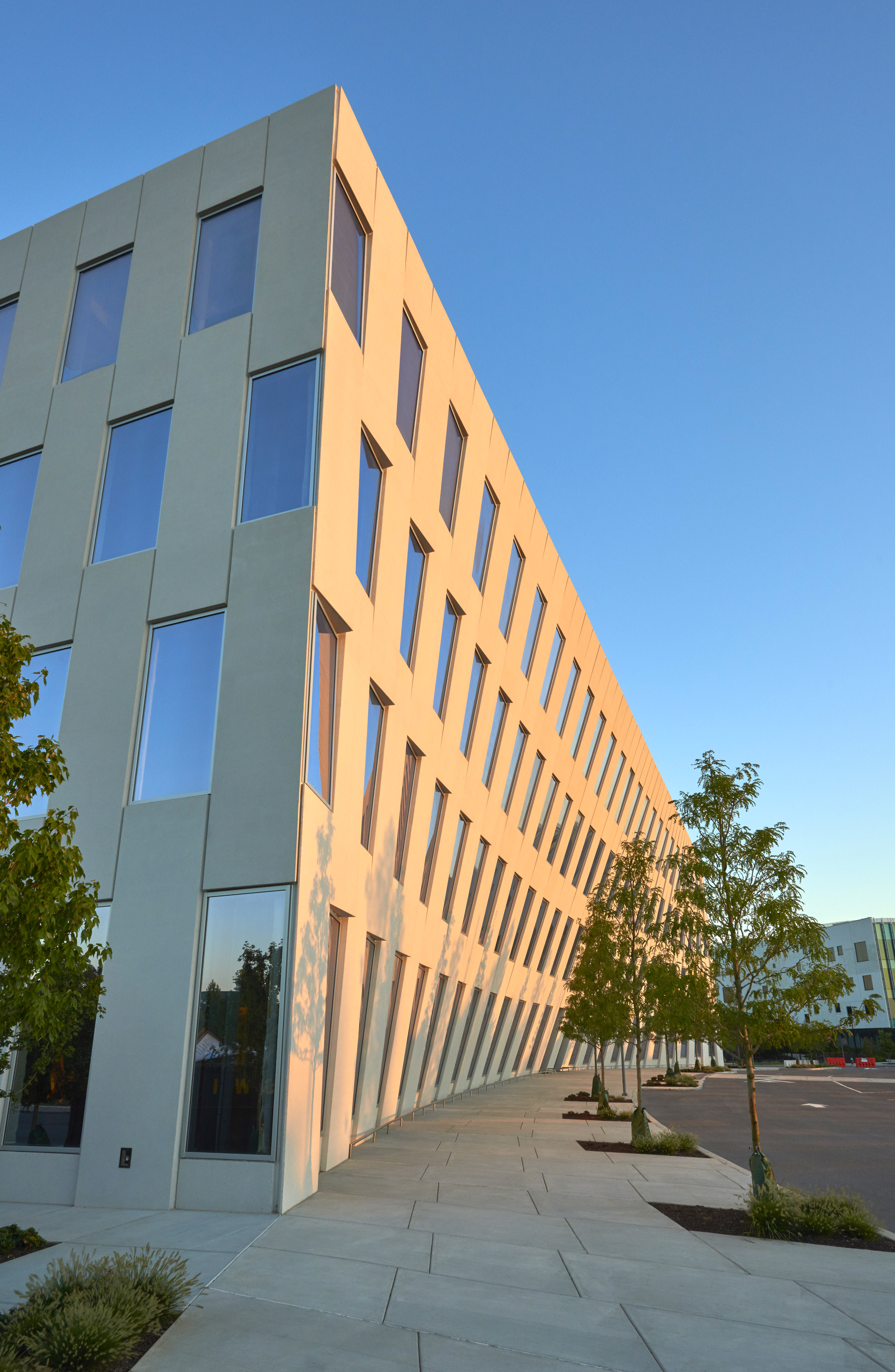

Dnešní stavebnictví zažívá opětovné obrození architektury. Navrhované konstrukce mají charakter složitých geometrických tvarů, které dodávají konstrukci na jedinečnosti. Vytvářet tyto konstrukce ve 2D je velice komplikované a přináší celou řadu problémů. Při použití těch správných 3D nástrojů, je možné tyto konstrukce navrhnou efektivně a bezchybně. Při navrhování za pomocí 3D technologie, má projektant celý projekt stále pod kontrolou a již při samotném návrhu, je schopen předejít kolizím mezi jednotlivými prvky a celou konstrukci vyztužit velice efektivně. Všechny výhody a efektivitu práce ve 3D BIM prostředí poskytuje také software Tekla Structures se svými pokročilými nástroji a funkcemi pro vytváření geometrie i jejího vyztužení.
Vytváření geometrických tvarů

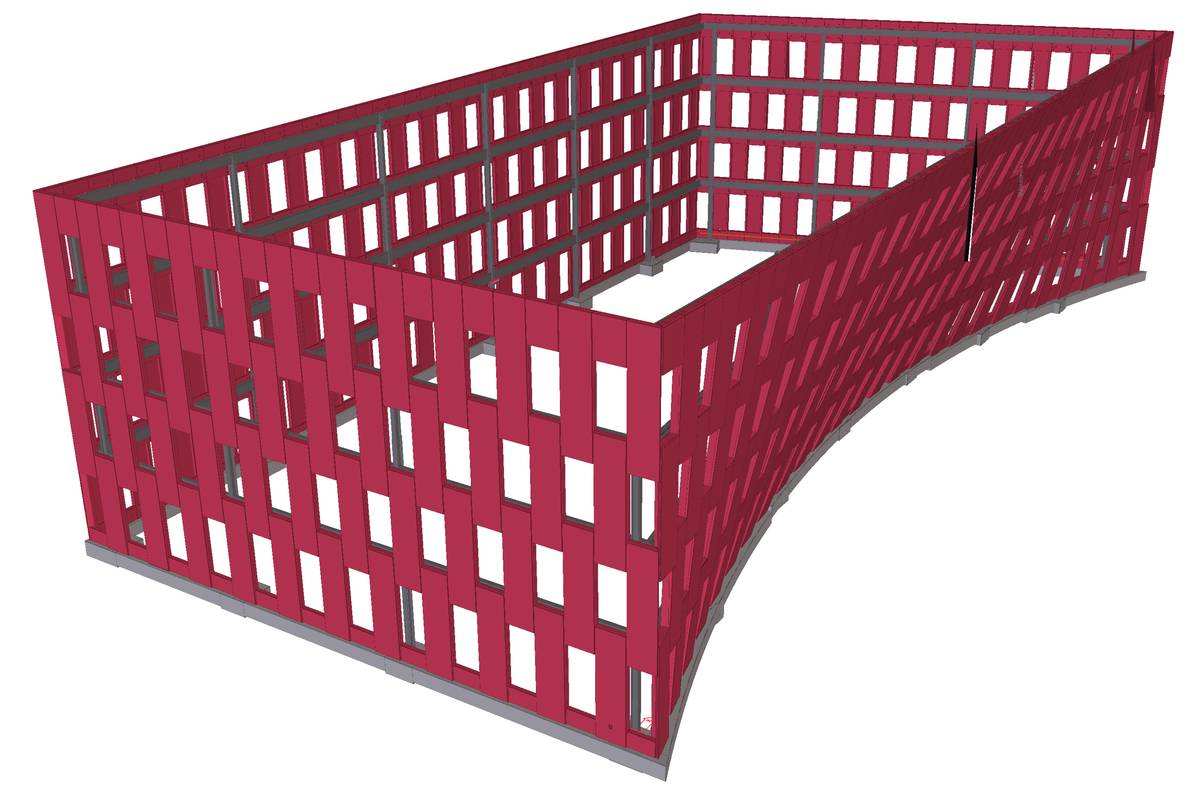

Navrhování geometrie tvaru je v Tekla Structures realizováno pomocí čtyř základních prvků a to jsou: stěna, sloup, deska a patka. Za pomocí těchto prvků, je možné vytvořit architektonicky komplikovanou konstrukci. Nyní je možné vytvářet i velice komplikované konstrukce, a to za pomocí nástroje "upravit geometrii”, tento nástroj umožňuje editaci elementu položky. Pomocí této editace je možné například vytvořit spád k jednomu bodu v desce (vytváření vnitřních hran a bodů v desce). S touto funkcí souvisí možnost konverze nativních objektů na položky. Objevte s námi možnosti této nové funkce.
Vyztužení atypické geometrie

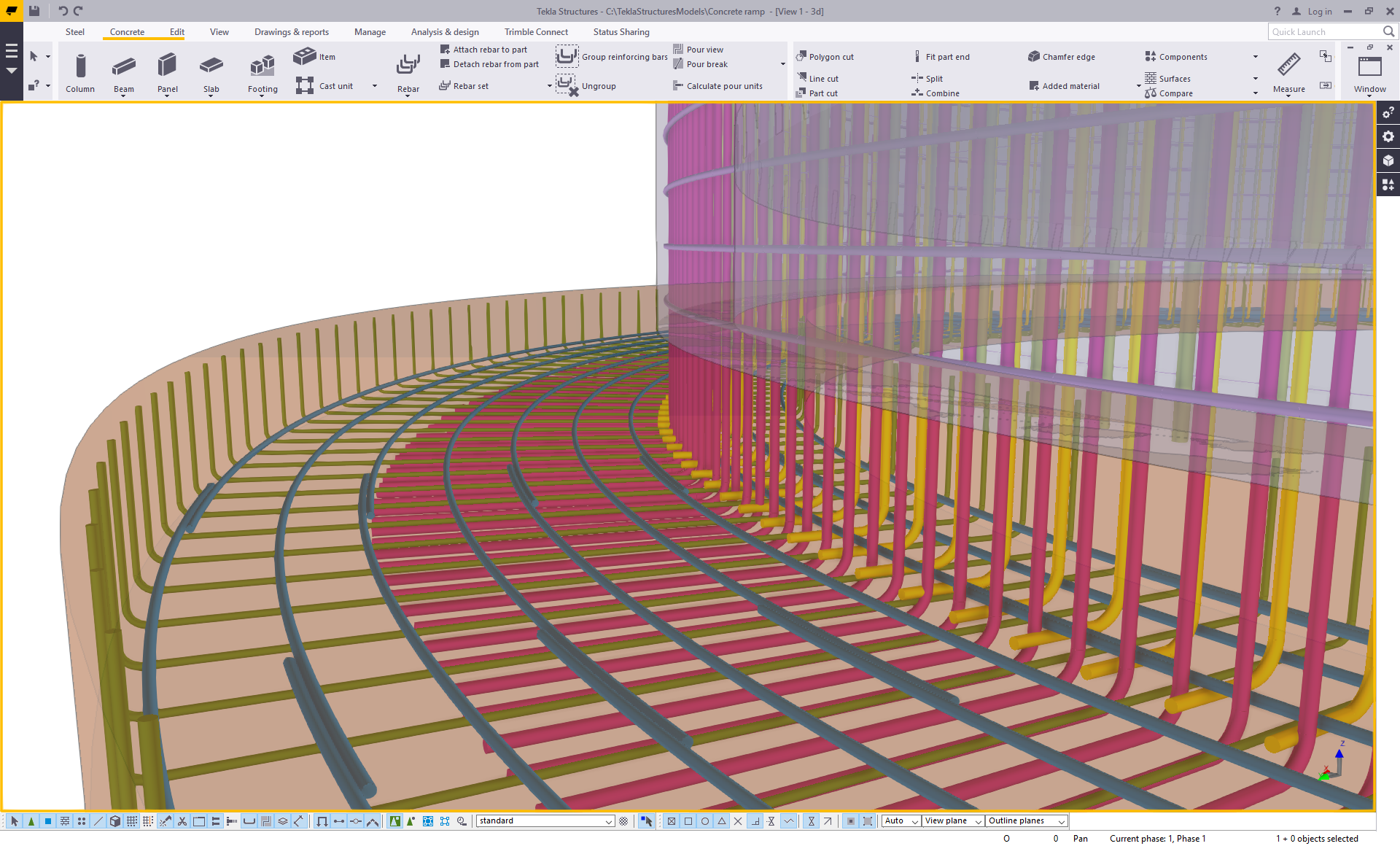

Tekla Structures při návrhu vyztužení využívá principu krytí výztuže. Výztuž, která je modelována, se automaticky přizpůsobuje tvaru navržené konstrukce. Díky tomu, je možné vyztužovat i geometricky složité konstrukce, jako jsou oblé stěny, skořepiny, mosty apod. Vyztužování konstrukcí je možné provádět za pomocí naprogramovaných komponent, které vyztuží vybranou konstrukci automaticky, dle nastavení uživatele. Tekla si sama vyřeší kolize mezi jednotlivými pruty a umístí pruty do té správné pozice. Parametrizování této výztuže dochází v dialogových oknech, které následně veškeré změny převedou do modelu samotného. V modelu není nutné pracovat s jednotlivými pruty, ale tento způsob umožnuje řešit vyztužení prvku jako celku. Tímto způsobem práce dochází k eliminování špatné geometrie prutu např. U podélného a příčného vyztužení a dalších prvků.
Pro komplikované konstrukce je možné komponenty finálně upravit ručně a vytvořit tak potřebný tvar výztuže.
Úprava pohledových ploch betonových konstrukcí
Dnes je více než kdy jindy kladený důraz na povrchovou kvalitu betonu. Každý železobetonový povrch má jinou strukturu. Každé ploše vytvořenému prvku v Tekla Structures, je možné přiřadit jiný typ pohledové úpravy, jako například nátěr, typ betonové směsi, nebo definovat jiné parametry plochy. Rovněž je možné pracovat s celou plochou vybraného prvku, vybranou stranou, nebo s vybranou oblastí na ploše.
Při nastavování vybraných parametrů povrchové úpravy je možné jednotlivé typy pohledových částí od sebe oddělit graficky, což usnadňuje orientaci v modelu. Rovněž je možné přidělit šrafu pro jednotlivé povrchy, tyto šrafy se automaticky vygenerují ve výkresech pro danou oblast.
Výhody 3D modelu při využití v architektuře
Při používání těch správných nástrojů, již při samotném modelování konstrukce je možné eliminovat kolize přímo v modelu. Za použití nástroje pro hledání kolizí software automaticky nalezne průnik jednotlivých hmot, označí místo dané, a uživatel si může jednotlivé prvky v kolizi opravit.
Při změně pozice prvku dochází k přesunu tvaru i výztuže současně. Výztuž je k tomuto tvaru přiřazena a je s tímto prvkem pevně spojena na základě nastaveného krytí výztuže. Pokud dojde ke změně geometrie prvku, výztuž se přizpůsobí nové geometrii prvku.
Při změně geometrie v modelu dochází automaticky ke změně výkresů... U všech výkresů, které jsou dotčeny touto změnou, dochází k automatické opravě. Stávající geometrie prvků a výztuží je přizpůsobena novému tvaru konstrukce.
2D výstupní dokumentace je po zadání oblasti načítána zcela automaticky. Geometrie tvaru, výztuže atd. je načítána přímo z modelu. Jednotlivé řezy a detaily se zadávají vymezením oblasti v pohledu výkresu. Po zadání pozice umístění, jsou tyto řezy a detaily vygenerovány automaticky podle předem uložené šablony.
Po vytvoření prvního výkresu, je možné ostatní výkresy klonovat, a to podle nastavení prvního výkresu. Za pomocí této funkce se přenesou i informace, které byly provedeny uživatelem dodatečně a nebyly vytvořeny automaticky při vygenerování výkresu. Tento nástroj přenese nastavení do nového výkresu a ušetří tak čas, který by uživatel ztrácel nastavení.
Závěr
Při užití softwaru Tekla Structures, už pro Vás tvorba architektonicky náročných konstrukcí a vyztužení nebude komplikovaným procesem. Při užití těch správných nástrojů budete efektivnější, jak ve tvorbě tvaru, tak při jeho vyztužení. BIM software Tekla Structures vám umožní mít projekt zcela pod kontrolou a eliminovat chyby. Automatické generování výstupní dokumentace zajišťuje vždy aktuální výkresy, výpisy i výrobní data pro navazující profese.
