Tekla Structures pro potřeby výroby a realizace
Program Tekla Structures disponuje otevřenými knihovnami materiálů, profilů, šroubů i tvarů výztuží. Proto lze v rámci jednoho modelu vytvořit konstrukci libovolného materiálu i typu.

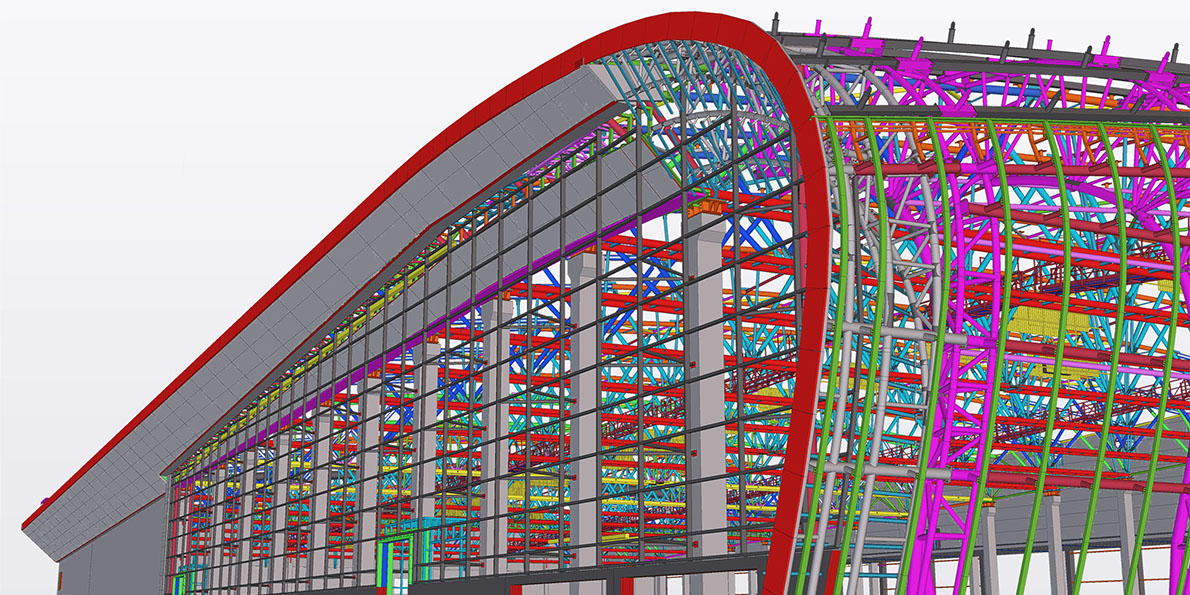

Libovolná konstrukce
Mezi výhody, které plynou z takto vytvořeného modelu, patří rychlost modelování i bezchybnost a návaznost jednotlivých konstrukcí – konstruktér vidí v rámci jednoho modelu celou konstrukci a může pracovat se všemi informacemi.
Rozšíření Tekla Structures pro plánování

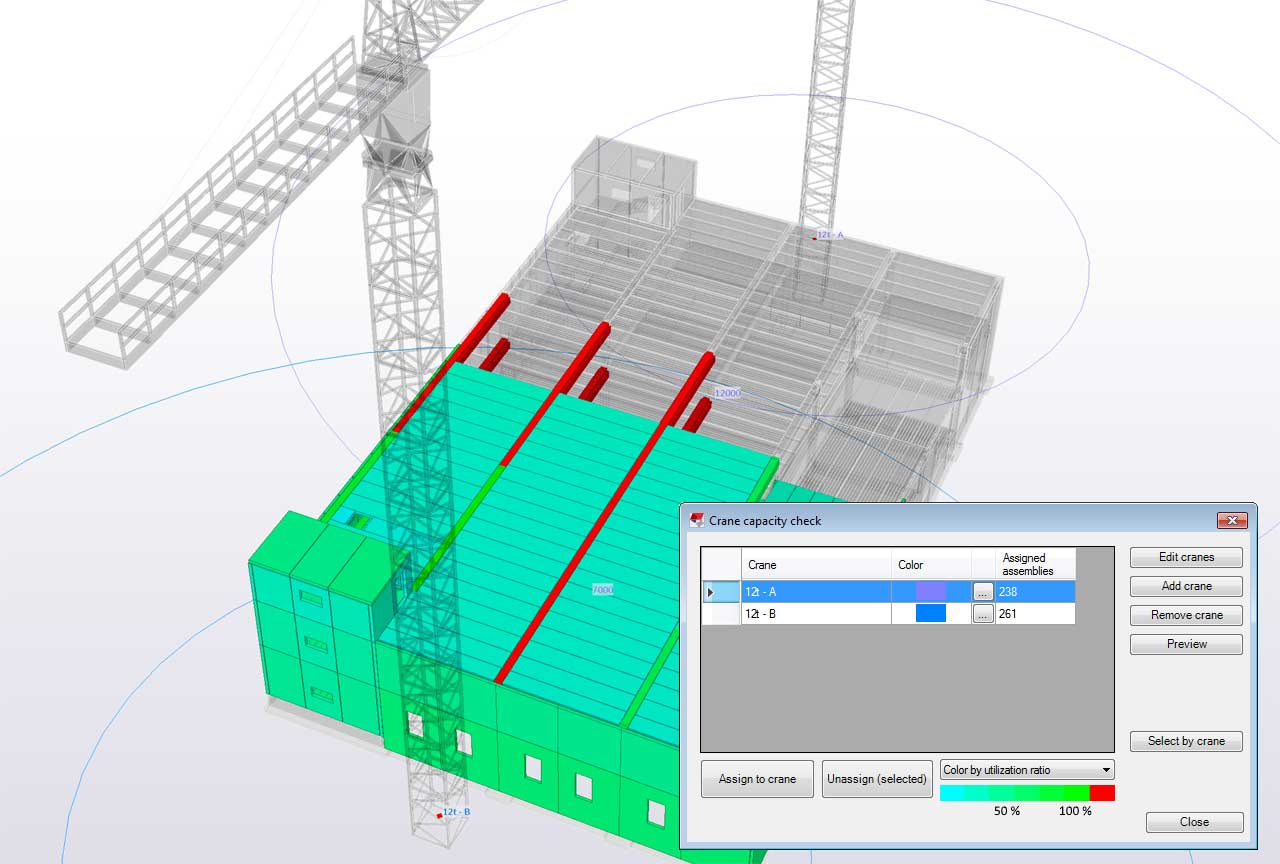

Pro vytvoření konstrukce celého objektu lze využít nástroje, které jsou součástí Tekla Structures nebo rozšíření z Tekla Warehouse – online knihovny rozšíření, maker a komponent pro Tekla Structures. Jedním z nich je například aplikace Stacker, která umožňuje naskládat vyrobené dílce na předem definovaný dopravní prostředek. Výsledkem je kladecí plán jednotlivých dílců, poloha těžiště celého nákladu a výkaz dílců vztažený k jednotlivým vozům. Dalším nástrojem je Crane Capacity Check, který umožňuje na základě definice křivky únosnosti jeřábu posoudit, zda je tento jeřáb schopen dopravit dílce na požadované místo konstrukce. Tekla Structures disponuje zjednodušeným nástrojem na plánování s názvem Úkoly. Tento nástroj dokáže jednotlivým dílcům nebo skupinám dílců přiřadit časový údaj o začátku a konci činnosti spojené s tímto dílcem. Dále pak naváže tyto činnosti na další procesy a vytvoří tak časový harmonogram, využitelný pro výrobu, přepravu nebo montáž těchto dílců.
Produktivita při vytváření bezchybných výkazů

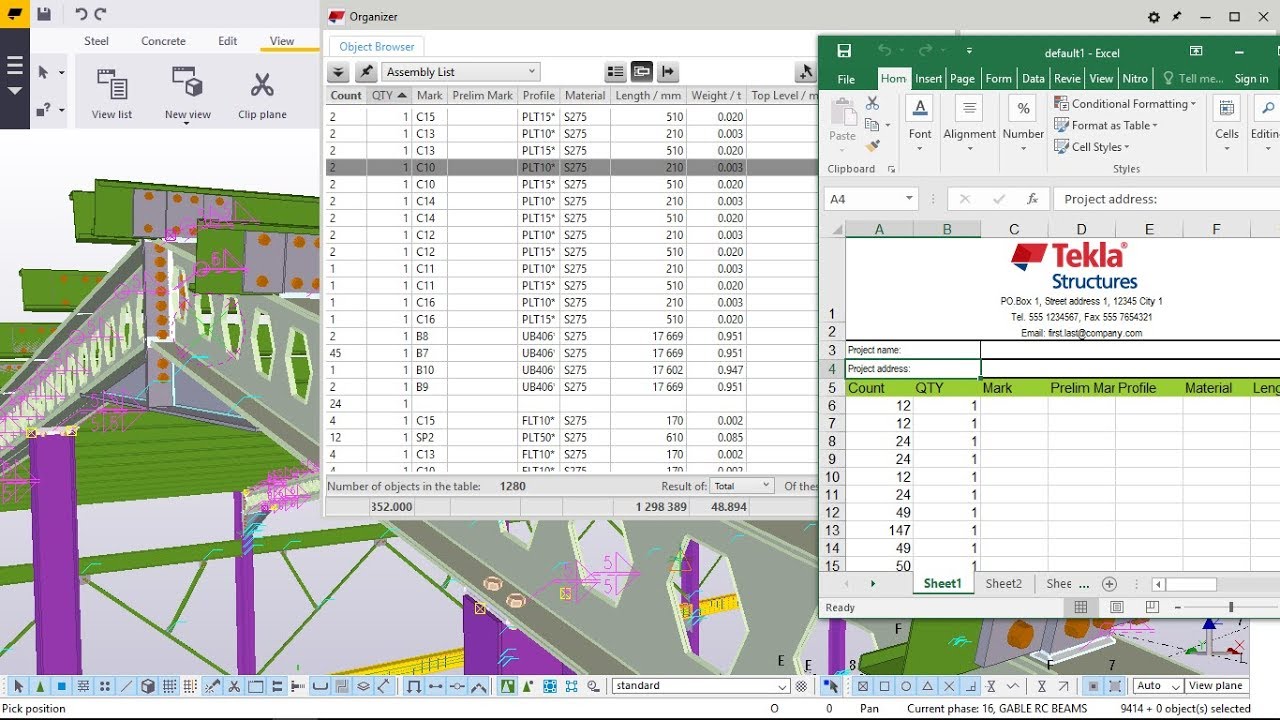

Organizer je vysoce efektivní nástroj pro utváření struktury konstrukce. Umožňuje definovat hranice, které dělí konstrukci na jednotlivé trakty a podlaží nebo jiné celky. Dále je možné v Organizéru vytvářet skupiny založené na libovolném atributu – hmotnost, délka, povrchová úprava apod. Obě tyto kategorie je možné nakonec kombinovat. Velice rychle je tedy možné vyfiltrovat například všechny dílce, které jsou delší než 12 m a nacházejí se ve třetím traktu a zároveň ve druhém podlaží. Organizer zajišťuje okamžité a dynamické výkazy, které lze exportovat do Excelu.
Napojení na programy řízení výroby a projektového řízení
Jedním z výstupů projektu vytvořeného v Tekla Structures jsou výrobní NC nebo DXF data a výrobní výkresy dílců a položek, která lze dále využít v programech pro řízení a plánování výroby. K dispozici jsou informace o veškerých položkách a dílcích. Na jejich základě lze rychle vytvářet objednávky materiálu, harmonogram výroby nebo sledovat celkový průběh prací od výroby až po montáž.
Kontrola a managemant kolizí

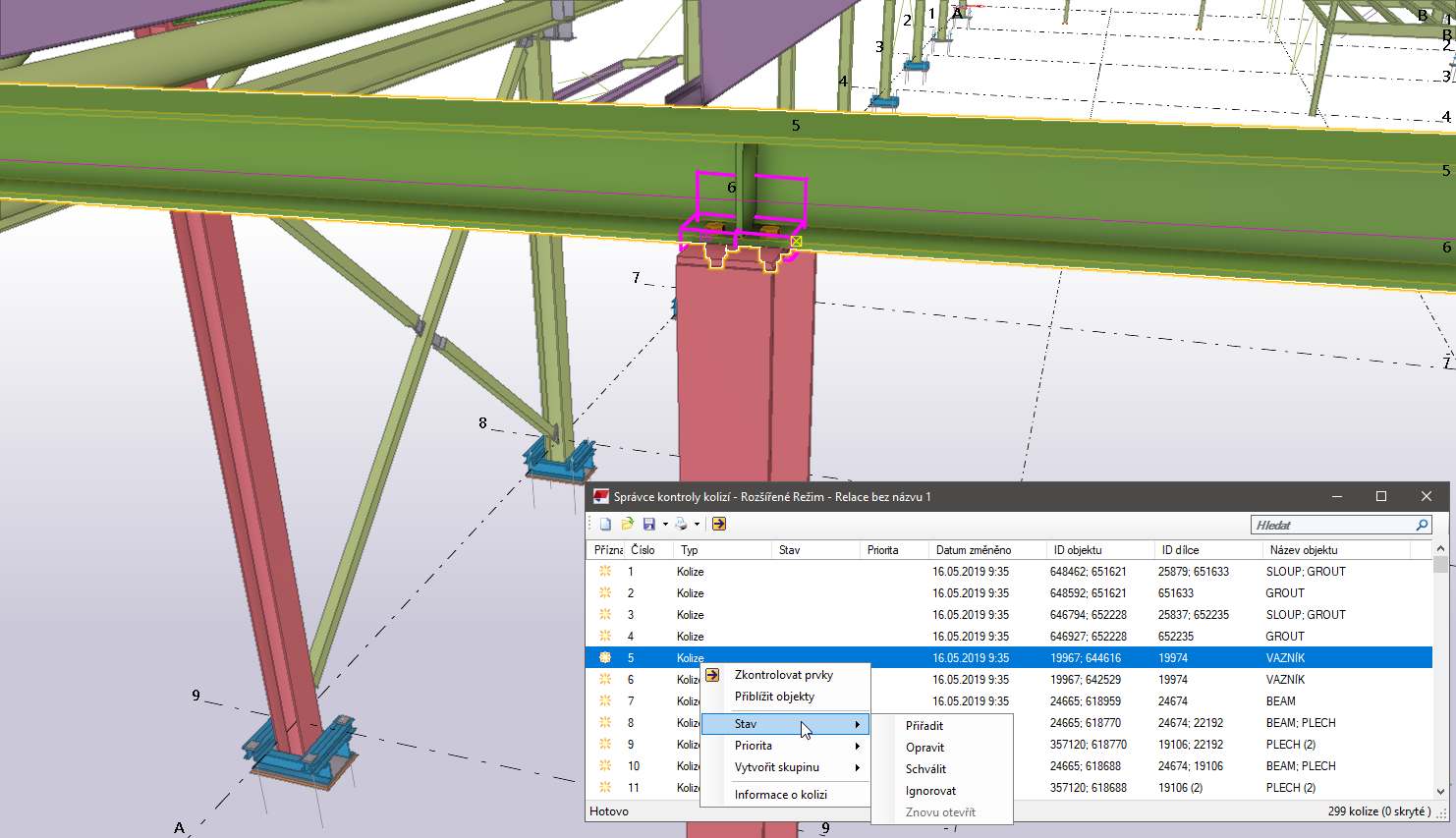

Veškeré konstrukce lze prověřit kontrolou kolizí. Výsledkem je soupis veškerých kolizí, mezi které jsou zahrnuty průniky materiálu, protínaní výztuží nebo materiál zasahující do montážní oblasti šroubu. Následně lze jednotlivé kolize řadit do skupin, nastavit jim prioritu opravy nebo stav – je možné nastavit například chtěnou kolizi materiálu. Výsledkem je přehled o výskytu a stavu kolizí v celém modelu.
BIM spolupráce napříč procesem
rogram Tekla Structures obsahuje nástroje, které umožňují přímý export i import BIM informací do CDE aplikace Trimble Connect. Je tedy možné v jednom kroku vytvořit a nahrát na cloud IFC model. Stejně jednoduše lze vytvořit a nahrát na server výkresy nebo NC data a tato data svázat s prvky 3D modelu. Samozřejmě na CDE mají přístup i ostatní účastníci procesu, proto lze velice snadno stáhnout i aktualizovat referenční modely jiných profesí přímo do prostředí Tekla Structures.
