Nové způsoby vytváření komponentů

Nová možnost vytváření komponent šetří čas strávený hledáním komponent v katalogu Aplikace a komponenty.K dispozici jsou dvě nové možnosti vytváření komponent.

  Více informací

Nové vytvoření ze stávajících komponentů

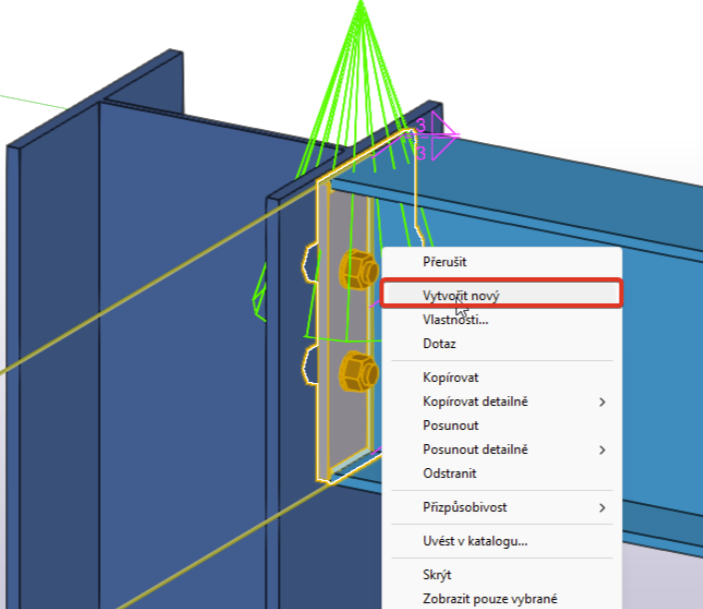

Stačí kliknout pravým tlačítkem myši na vybranou komponentu v modelu, z kontextové nabídky zvolit možnost „Vytvořit nový“ a tím zahájit proces vytvoření nové komponenty se stejným nastavením jako má původní výběr. Tato funkce je k dispozici pro všechny komponenty v modelu.

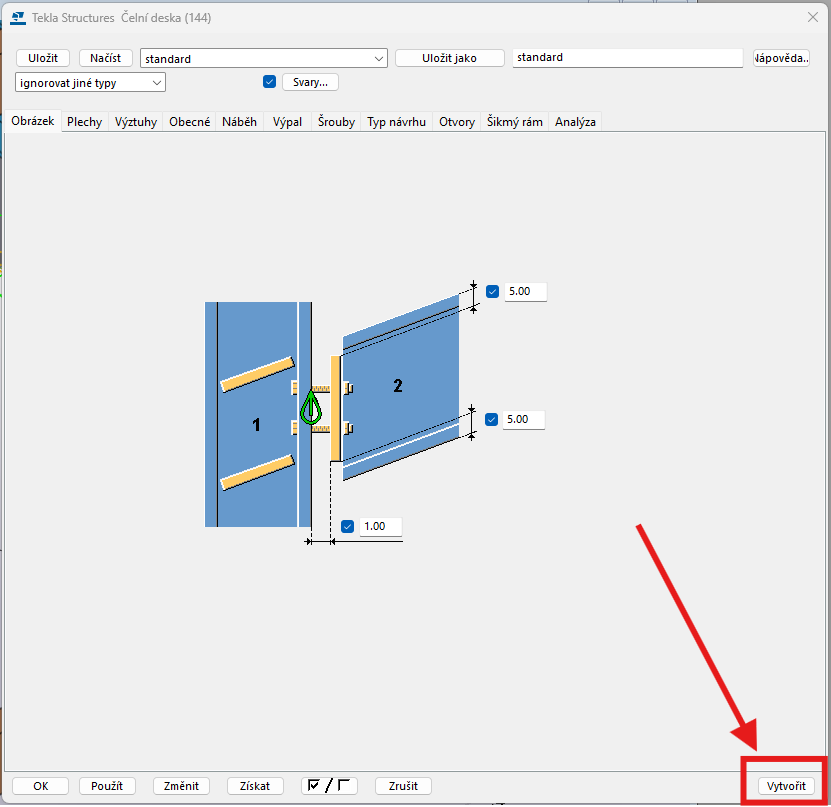

Vytvoření komponenty z dialogového okna

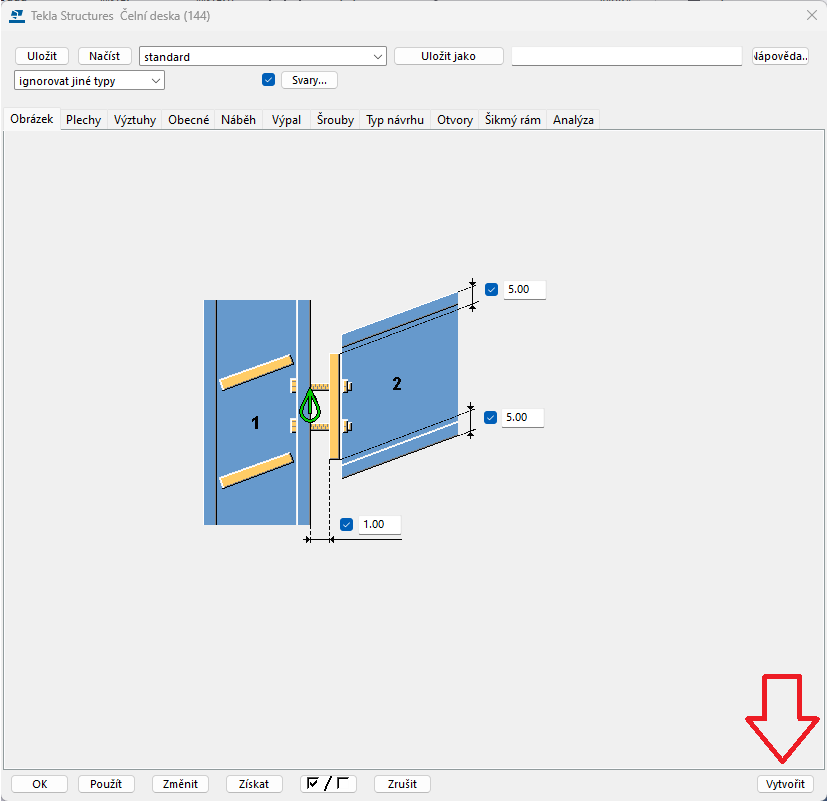

V pravém dolním rohu dialogového okna komponenty přibylo nové tlačítko „Vytvořit“. Při otevřeném dialogu stačí toto tlačítko stisknout a spustí se vytváření nové komponenty s aktuálním nastavením dialogu. Není přitom nutné vybírat a aktivovat komponentu v katalogu Aplikace a komponenty.

Tyto nové funkce výrazně zjednodušují a urychlují proces vytváření komponent. Odstraňují potřebu vždy nejprve vybírat komponentu v katalogu Aplikace a komponenty před zahájením jejího vytváření, což bylo vyžadováno v předchozích verzích.

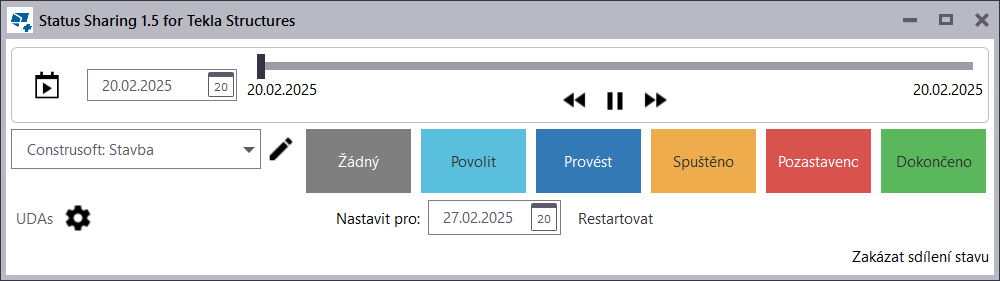

Nové uživatelské rozhraní aplikace Status Sharing

Nástroj Status Sharing pro sledování stavu projektu, plánování a kontroly je nyní integrován do Tekla Structures. Pomocí nástroje Status Sharing je možné zadat, zobrazit a změnit stavy položek a dílců modelu. Krom komunikace s Trimble Connect je možné tyto informace sledovat a sdílet i mezi Tekla Structures a Tekla PowerFab, což umožňuje efektivnější spolupráci na projektu v reálném čase bez nutnosti ručního exportu a importu.

  Více informací

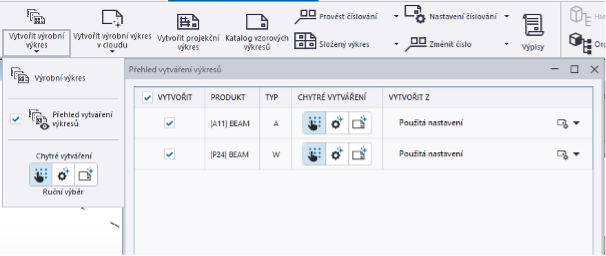

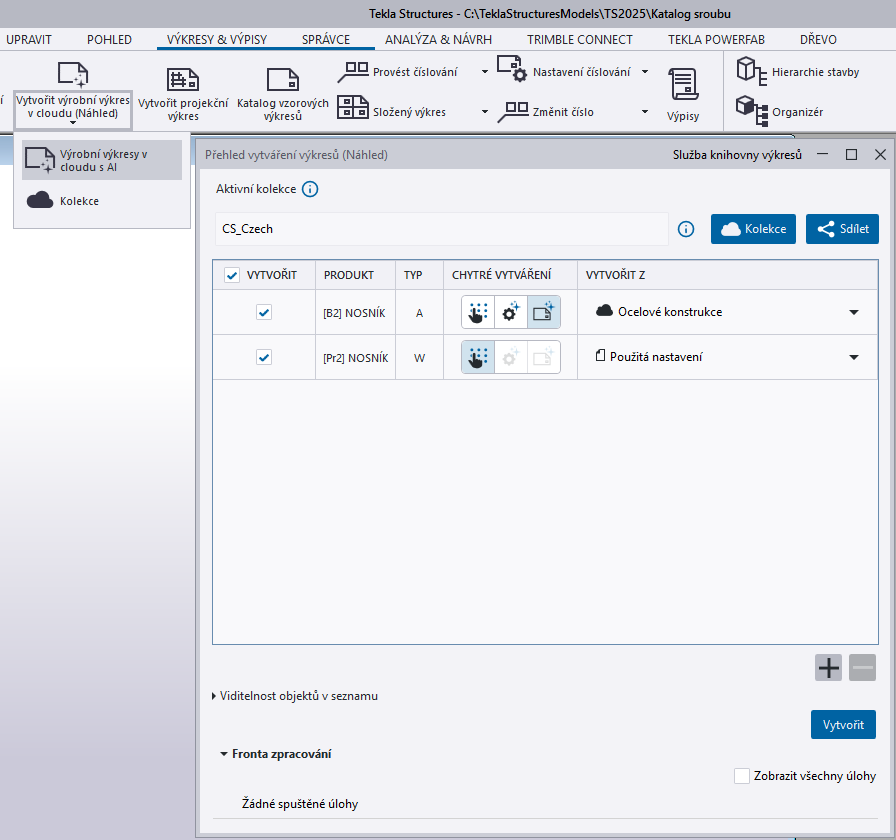

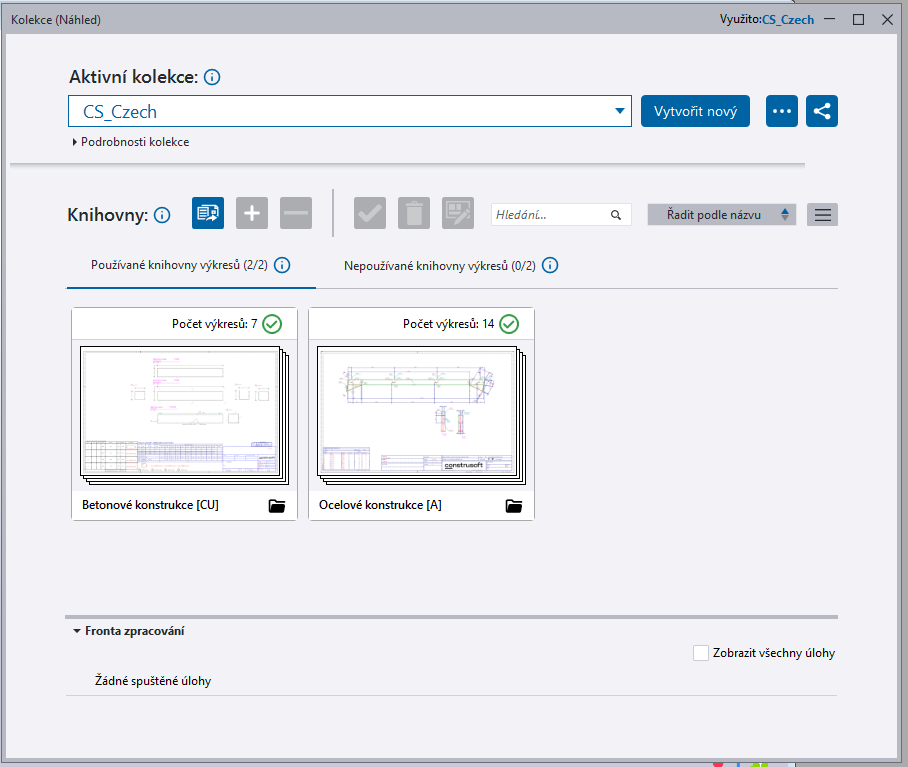

Vylepšená tvorba dílenské dokumentace

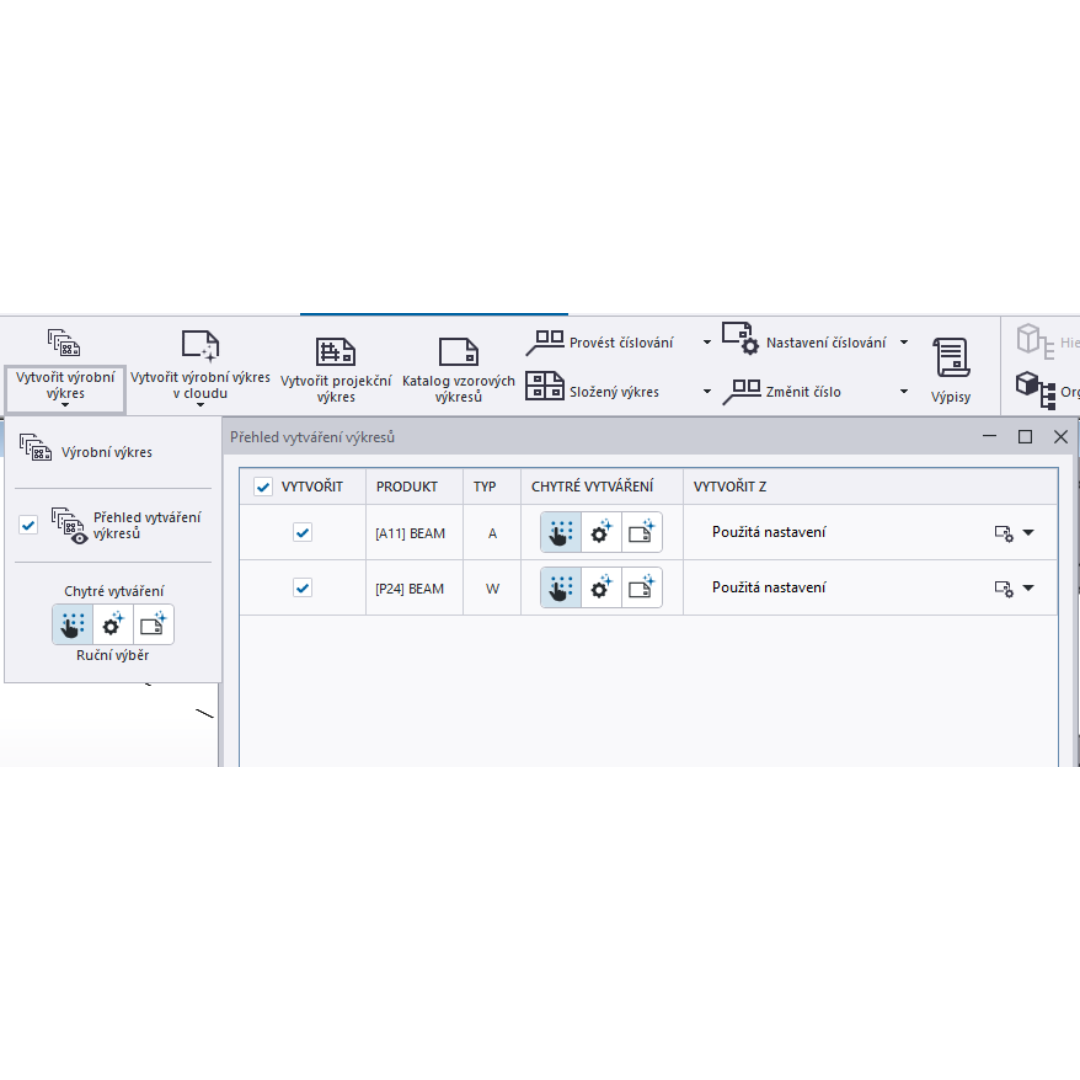

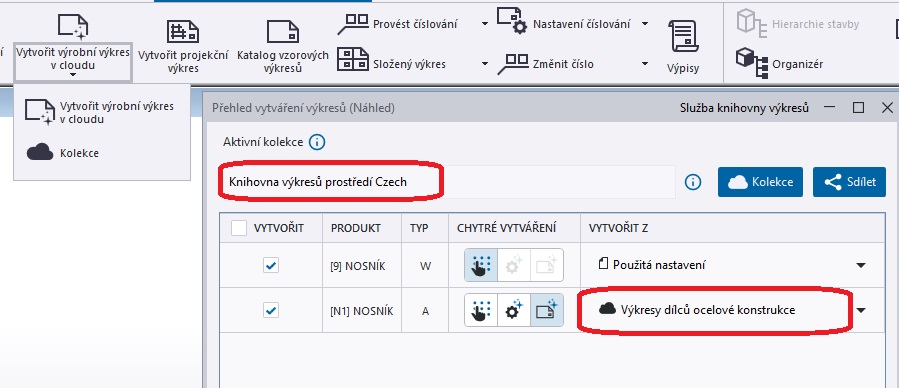

Tekla Structures 2025 dokáže pomocí Chytrého vytváření ve funkci Vytvořit výrobní výkresy automaticky vybrat nejvhodnější šablonu výkresu nebo přednastavení pro jakýkoli typ výrobního výkresu. V kombinaci s několika vylepšeními tato funkce umožňuje vytvářet požadovaný standard výkresové dokumentace rychle a s minimem úprav. Vylepšena byla také funkce klonování, která přináší lepší výsledky a automatizaci, což pomáhá udržet stabilnější výrobní výkresy během aktualizací projektu.

  Více informací

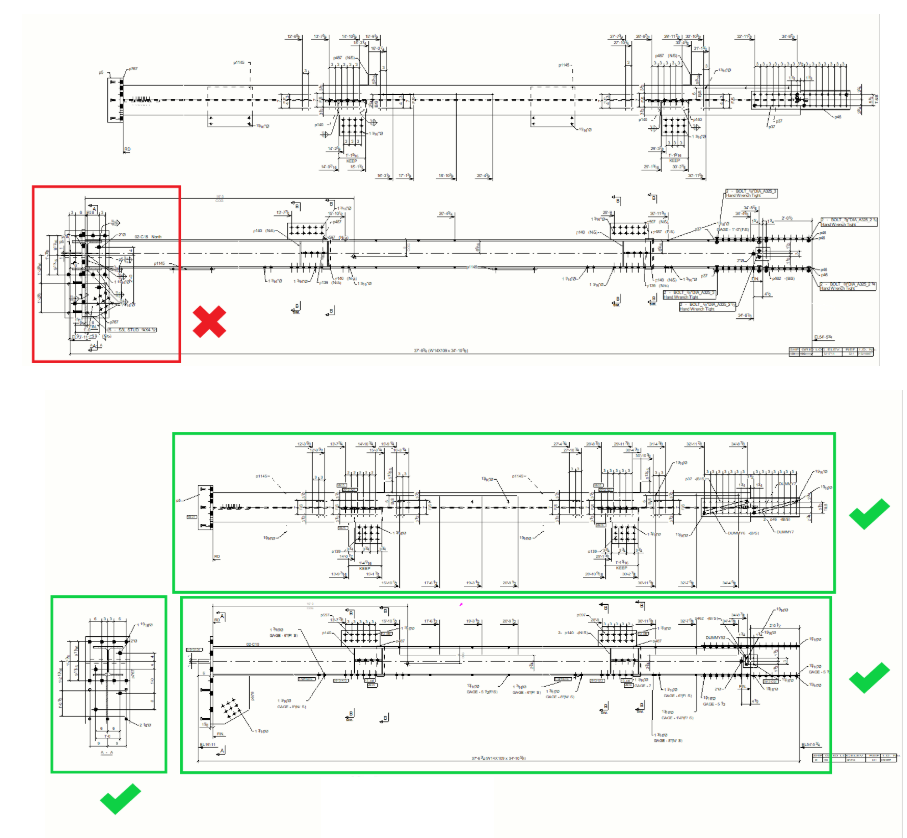

Dokonalejší klonování výkresů

Tekla Structures 2025 přináší vylepšení v klonování a aktualizaci výkresů, zejména pokud jde o umisťování kót a pohledů na výkresy. ¨

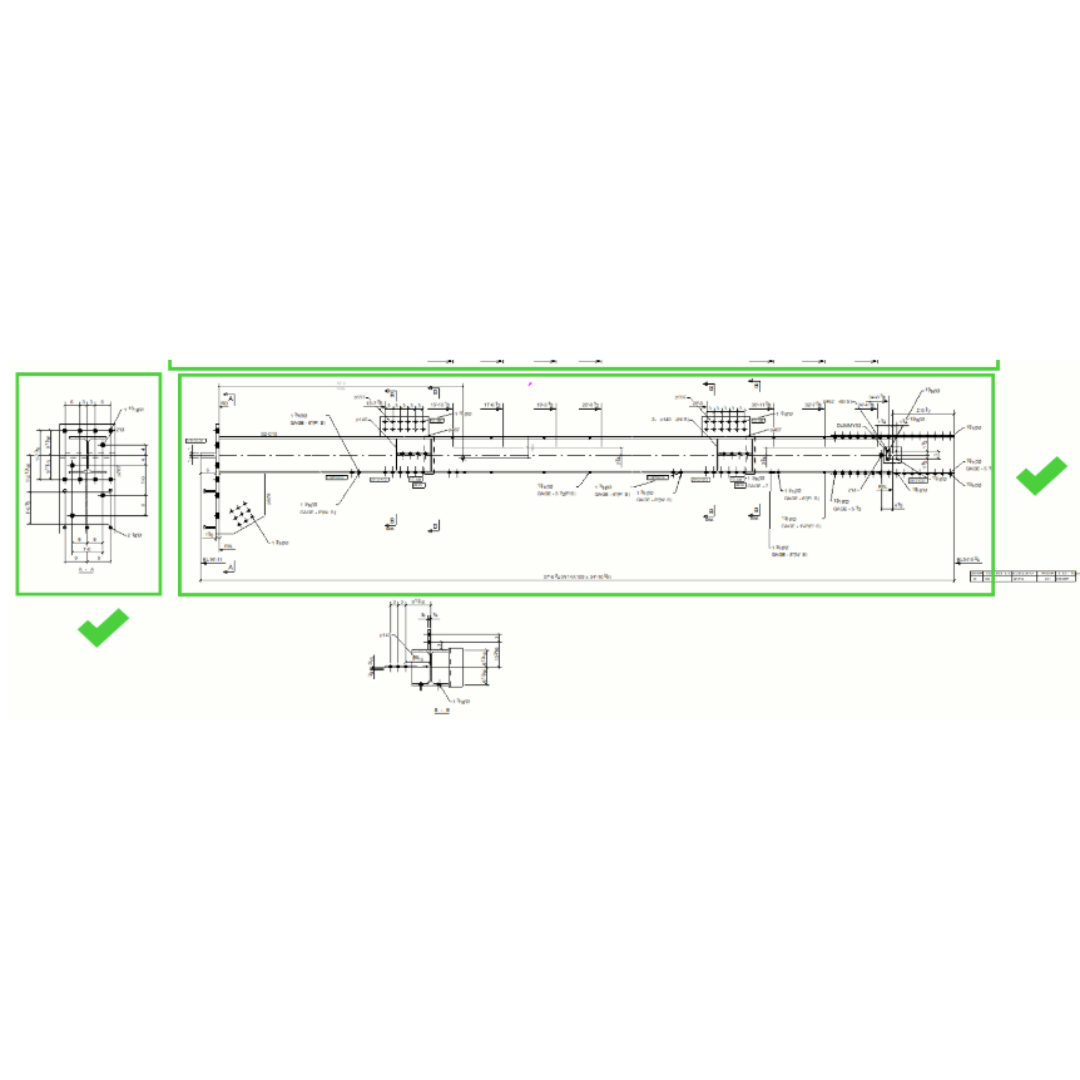

Byla vylepšena logika umisťování pohledů, aby se zabránilo překrývání pohledů, chybnému zarovnání a umisťování pohledů mimo rámeček výkresu. Pohledy v klonovaných výkresech jsou nyní umístěny podobně, jako byly umístěny ve zdrojových výkresech. Rovněž je nyní respektováno relativní umístění pohledů s řezy. Dříve docházelo k mnoha problémům s překrýváním pohledů a k případům, kdy byly pohledy umístěny mimo výkresový rámeček, což vedlo k práci navíc při tisknutí výkresů.

Byla vylepšena logika umisťování kót a mechanismus pro zamezení překrývání kót s jinými texty a nyní jsou kóty v klonovaných výkresech umístěny podobně, jako byly umístěny ve zdrojovém výkresu. Vylepšena byla také logika kótování šroubů při aktualizaci výkresu. Dříve nebyly kóty v klonovaných výkresech vždy umístěny podle zdrojového výkresu, což způsobovalo práci navíc, jelikož bylo třeba kóty přesunout na příslušná místa.

Díky vylepšené funkci klonování a aktualizaci výkresů nyní spolehlivěji a s lepšími výsledky fungují následující funkce Tekla Structures:

• Chytré vytváření u výrobních výkresů
• Klonování prostřednictvím.
• Správce dokumentů
• Automatické aktualizace výkresu způsobené změnami v modelu.

  Více informací

Jednodušší kontrola čísel prvků před číslováním

Novinkou v oblasti číslování modelu je možnost zkontrolovat čísla pozic předtím, než se objekty modelu očíslují. Tímto způsobem je možné se vyhnout časově náročné identifikaci a opravě chyb v číslování, jako je například překrývání číselné řady objektů. Výhodou je také větší kontrola nad změněnými objekty, které již byly dodány do výroby nebo expedovány a snáze lze změny zaznamenat před spuštěním číslování.

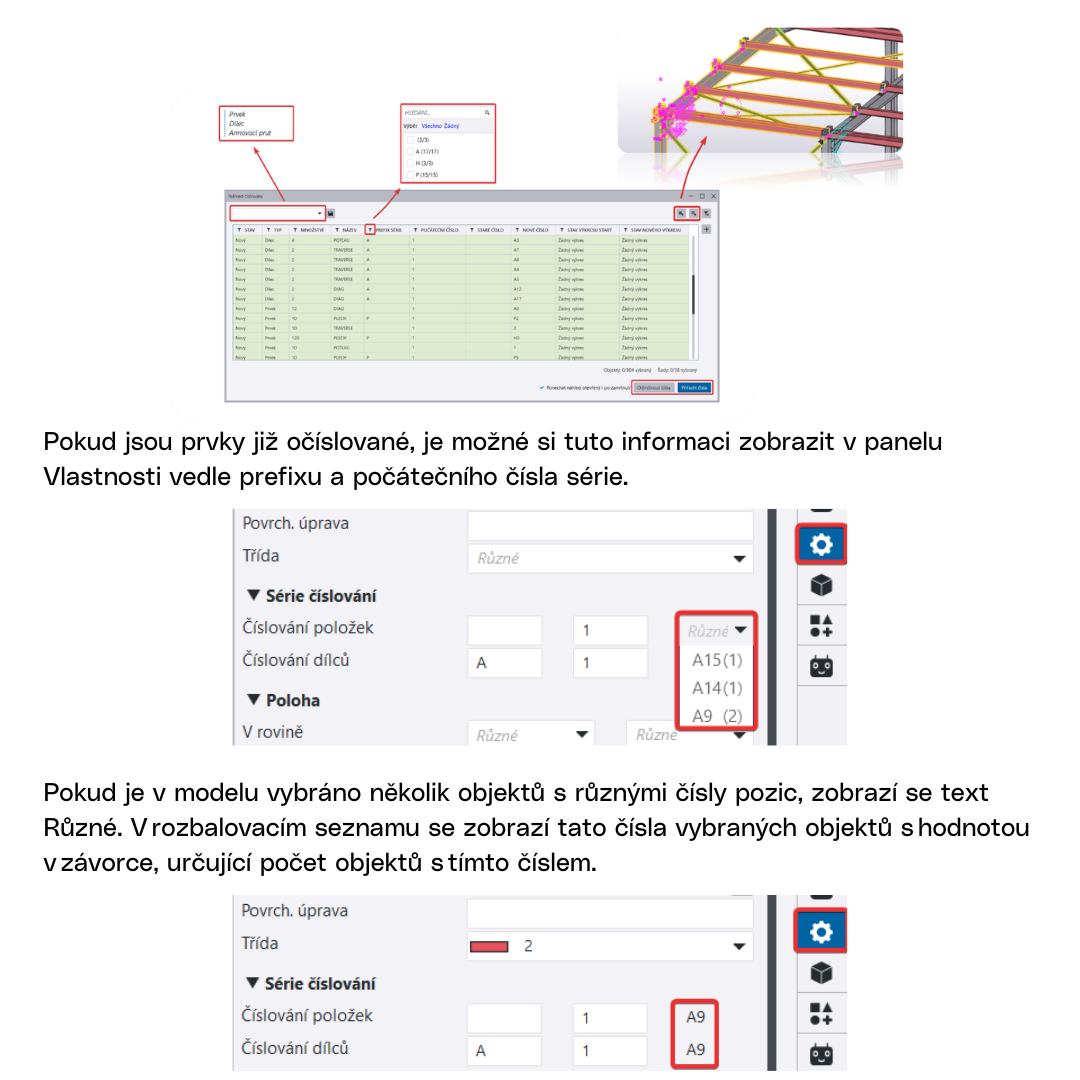

Nové dialogové okno Náhled číslování se otevře při spuštění příkazu pro očíslování. V dialogu je možné výsledky číslování filtrovat, třídit a vyhledávat, případně opravit objekty s překrývajícími čísly. Nová čísla je možné před zápisem do modelu přijmout, nebo odmítnout a případně se vrátit zpět a podle potřeby upravit nastavení číslování nebo dotčených prvků modelu.

  Více informací

Více možností zobrazení prvků na a čar na výkresu

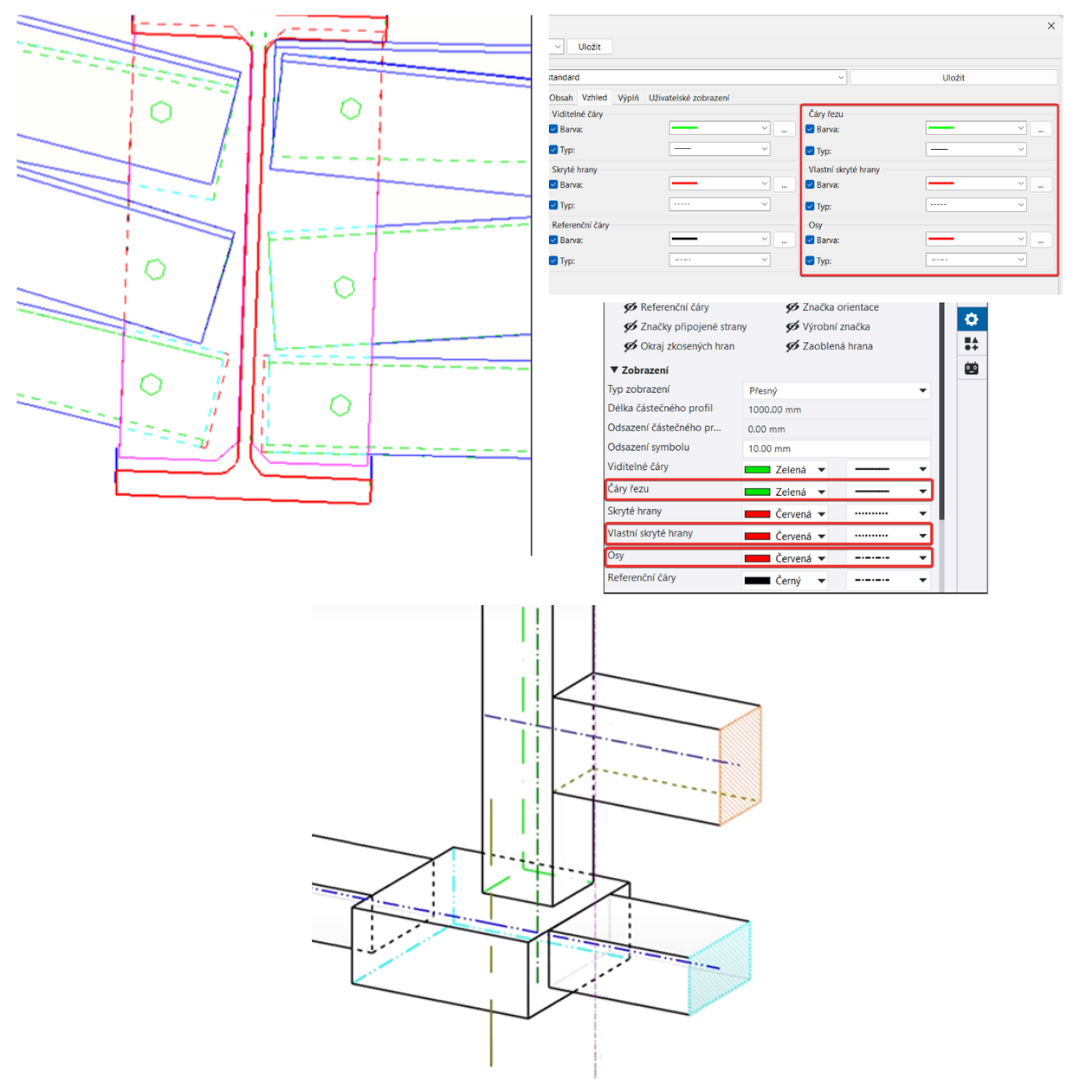

V nové verzi Tekla Structures 2025 je možné nově definovat specifické barvy (tloušťky) a typy čar detailněji. Nové možnosti dialogu umožňují přesně specifikovat, jakým způsobem se budou ve výkresech zobrazovat řezy prvků. Nastavení pro vlastní skryté hrany a osy prvků jsou nyní oddělené a je možné je nastavit zvlášť. U každého typu jsou k dispozici uživatelsky definované barvy RGB nebo standardní paleta barev. Nové nastavení umožňuje detailněji nastavit zobrazení pro výkresy, tvaru monolitických konstrukcí ale také pro výkresy konstrukcí ocelových.

Nové vlastnosti zobrazení na výkrese lze použít také prostřednictvím Nastavení detailní úrovně objektu a automaticky nastavit vykreslování objektů výkresu pro jednotlivé typy dle nastavených pravidel a filtrů.

  Více informací

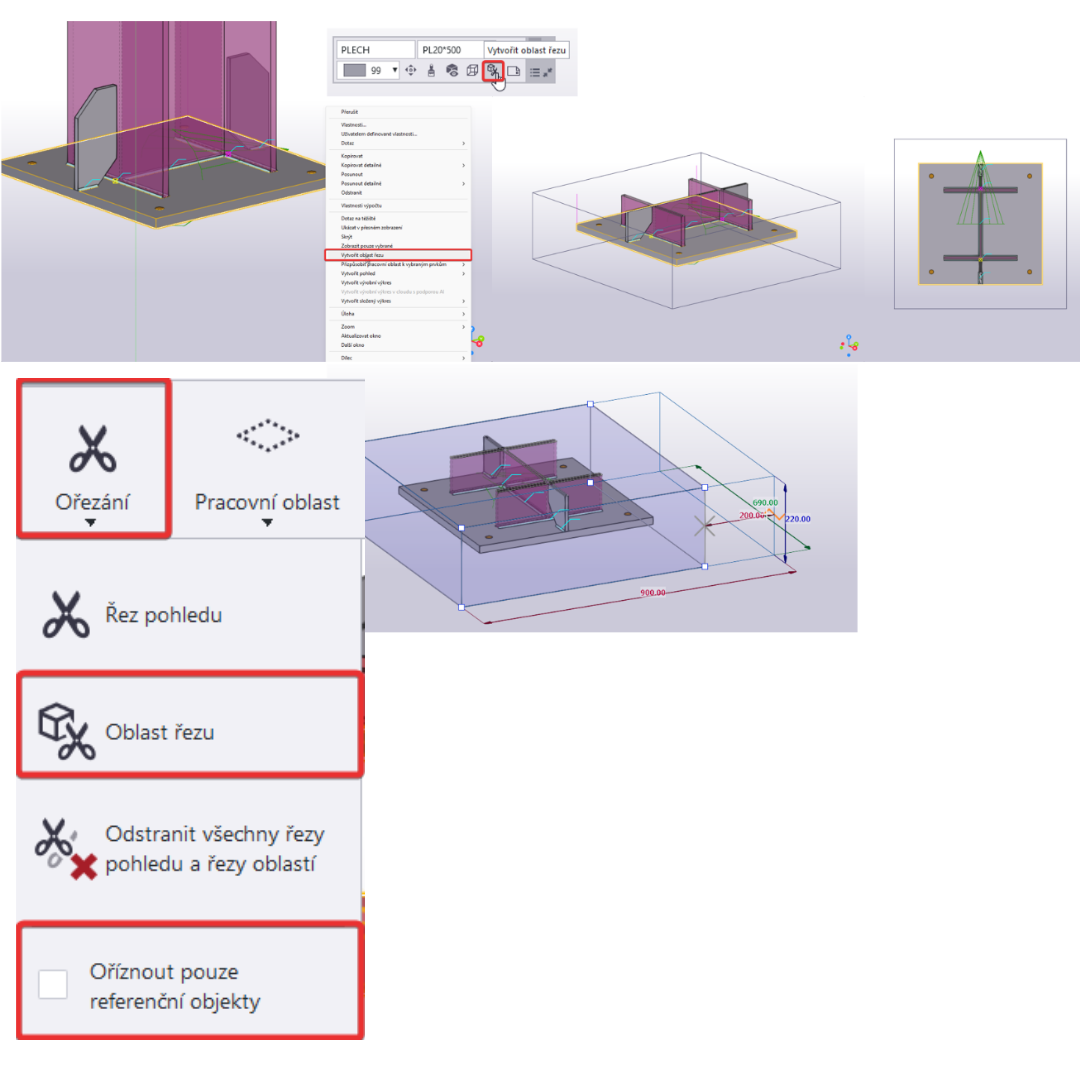

Nové řezná oblast umožní lepší přehled a kontrolu detailů

Díky nové funkci Oblast řezu, lze izolovat určitou oblast v modelu a skrýt zbytek modelu, který aktuálně není potřeba vidět. Oblasti řezu umožňují zaměřit se na požadovaný detail v modelu, aniž by bylo nutné vytvářet více řezných rovin. Jedním kliknutím dojde k izolování oblasti modelu pro přehlednost a pohodlnou práci. Na rozdíl od pracovní oblasti jsou prvky, které zasahují mimo definovanou oblast řezu skryty.

Nově je možné vytvářet řezné roviny a oblasti řezu pouze k referenčním objektům modelu a mračnům bodů zaškrtnutím políčka Oříznout pouze referenční objekty na záložce Pohled > Ořezání. Pokud je toto políčko zaškrtnuto, nativní objekty Tekla Structures se ořezávat nebudou. Když je zaškrtávací políčko odškrtnuto, řezné roviny a oblasti ve všech pohledech oříznou všechny objekty.

Tato nová volba Oříznout pouze referenční objekty nahrazuje dříve používanou pokročilou volbu XS_DO_NOT_CLIP_NATIVE_OBJECTS_WITH_CLIP_PLANE.

Kromě standardní velikosti řezné roviny můžete vytvořit oblast kolem vybraného prvku, dílce, šroubu, výztuže, referenčního modelu, referenčního objektu nebo stavby či prostoru v hierarchii stavby.

  Více informací

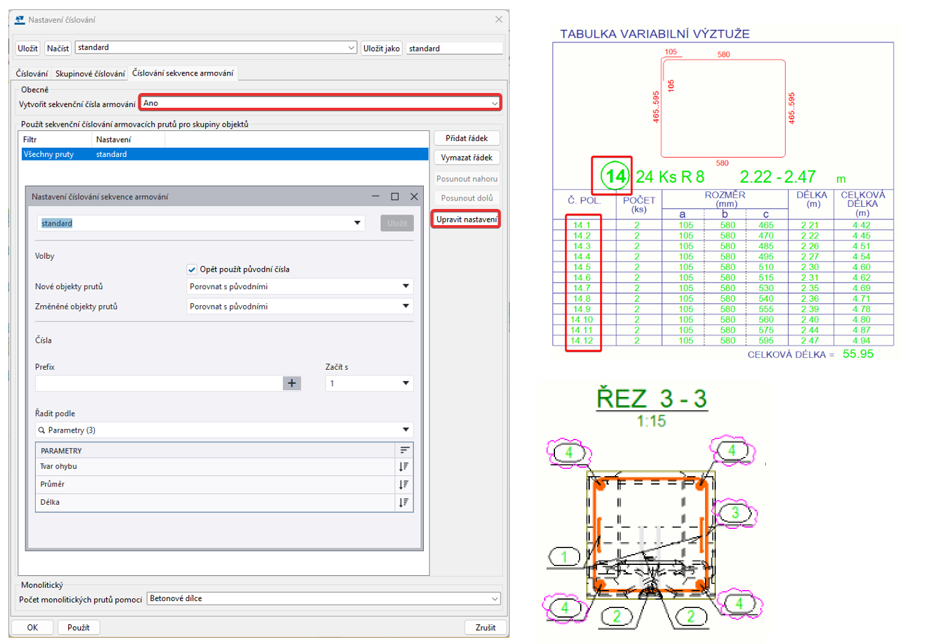

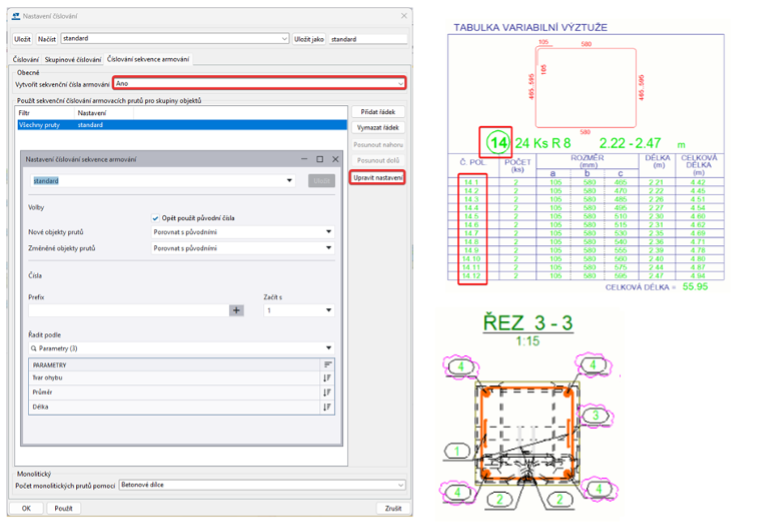

Jednodušší číslování prutů v rámci betonového dílce

Armovací pruty nyní lze číslovat například v rámci každého betonového dílce. Tato metoda je v souladu s normami a umožňuje, aby čísla výztuže byla kratší a lépe se četla. V dialogovém okně Nastavení číslování je nyní nová záložka Číslování sekvence armování.

Tím se zjednoduší pracovní postup číslování výztuže, protože již není potřeba samostatně používat komponent Sekvenční číslování výztuže před otevřením výkresu, který zobrazuje výztuž.

Je možné definovat skupiny objektů, které budou číslovány pomocí sekvenčního číslování a nastavit pravidla číslování individuálně.

  Více informací

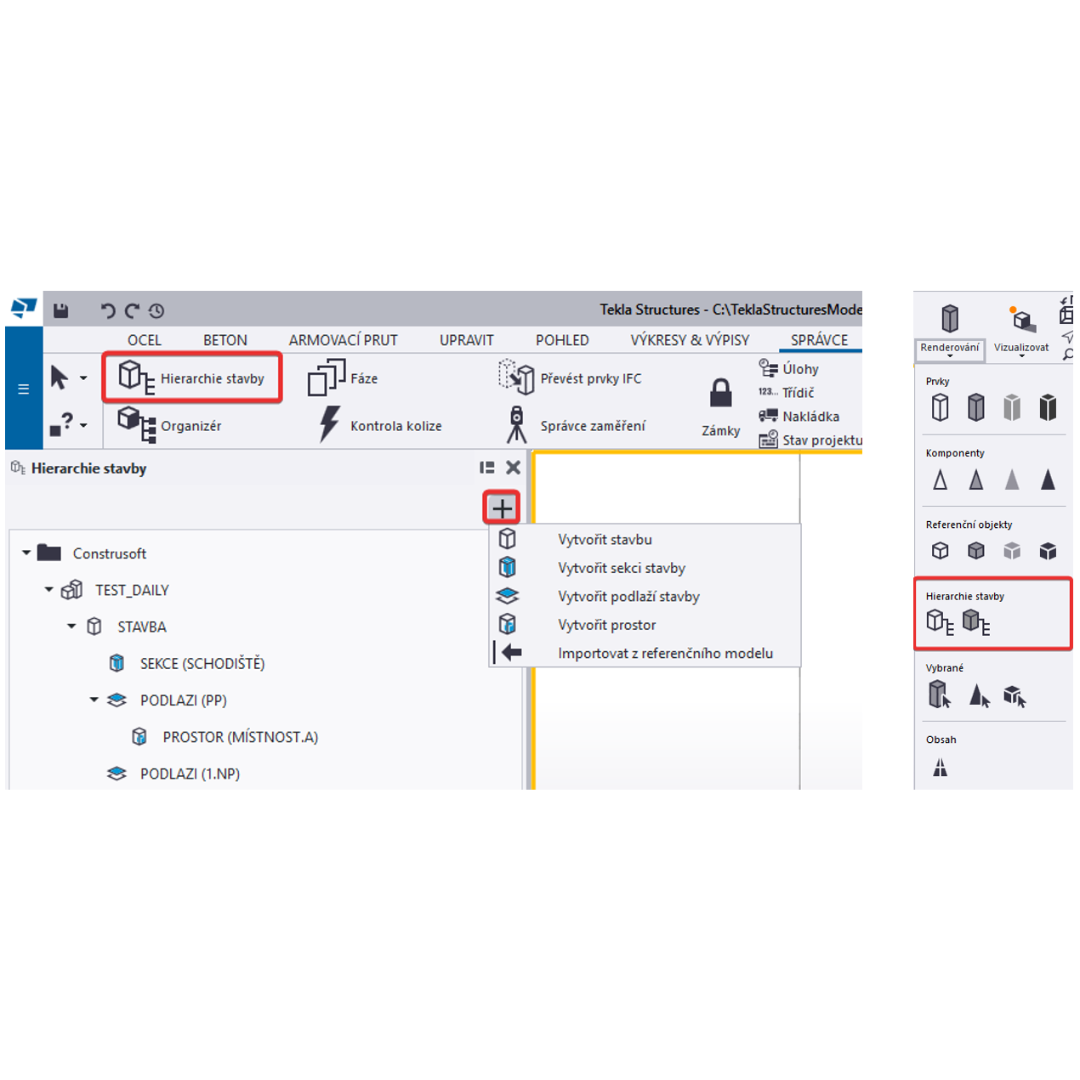

Vylepšená hierarchie stavby

Hierarchie stavby má mnoho vylepšení, která umožňují rychlejší a spolehlivější zpracování projektů a vylepšený přenos informací v rámci hierarchie budov v modelu.

Funkce Hierarchie stavby je nyní ve výchozím nastavení aktivována. Pokud máte v modelu více než jednu stavbu, můžete nyní definovat více staveb pomocí hierarchie stavby.

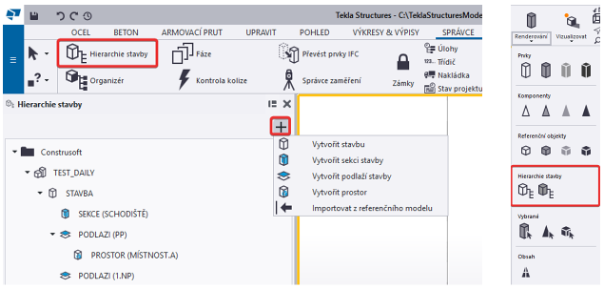

Hierarchie stavby má vylepšenou strukturu. Nyní můžete ve stavbě vytvářet sekce, abyste mohli snadněji zpracovávat složité projekty. Hierarchická struktura nyní sleduje prostorovou strukturu IFC, tedy projekt > místo > stavba > sekce stavby> podlaží stavby> prostor.

Na základě hierarchie je nyní možné změnit renderování prvků modelu (CTRL + ALT + 1 a CTRL + ALT + 2). Nové možnosti zobrazení jsou dostupné v záložce Pohled na pásu karet.

Prvky lze zobrazit jako drátový nebo stínovaný drátovaný model. Ke změně došlo také v nastavení zobrazení objektů modelu. Dříve bylo nutné nastavit viditelnost zvlášť pro stavbu a zvlášť pro prostor. Nyní bylo toto nastavení zjednodušeno tak, že se nastaví pouze viditelnost pro stavbu.

  Více informací

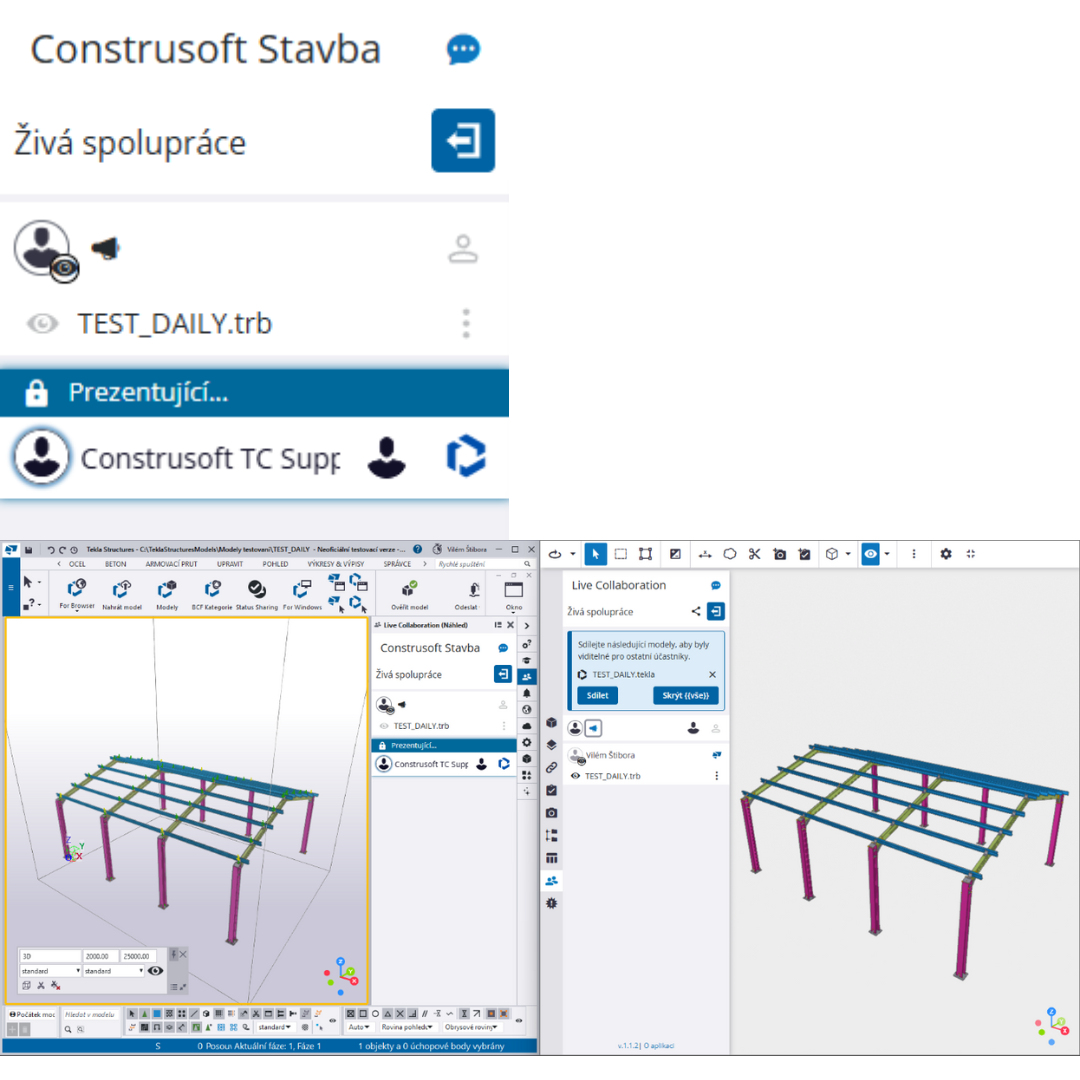

Online spolupráce na modelu v reálném čase

Nová funkce Live Collaboration umožňuje v reálném čase spolupracovat v rámci 3D modelů, bez exportu nebo sdílení souborů, mezi dvěma nebo více uživateli Tekla Structures nebo uživateli Trimble Connect a Tekla Structures. Všichni připojení uživatelé okamžitě uvidí aktualizace a změny provedené ostatními, což usnadňuje lepší komunikaci a koordinaci mezi členy týmu.

Změny modelu jsou viditelné pro všechny uživatele, ale každý uživatel může upravovat pouze svůj vlastní model. Uživatel si například zobrazí vlastní objekty a překryje je objekty modelu ostatních uživatelů. Dále je možné přímo nastavit směr a úhel pohledu dle ostatních účastníků a sledovat je při jejich navigaci.

  Více informací

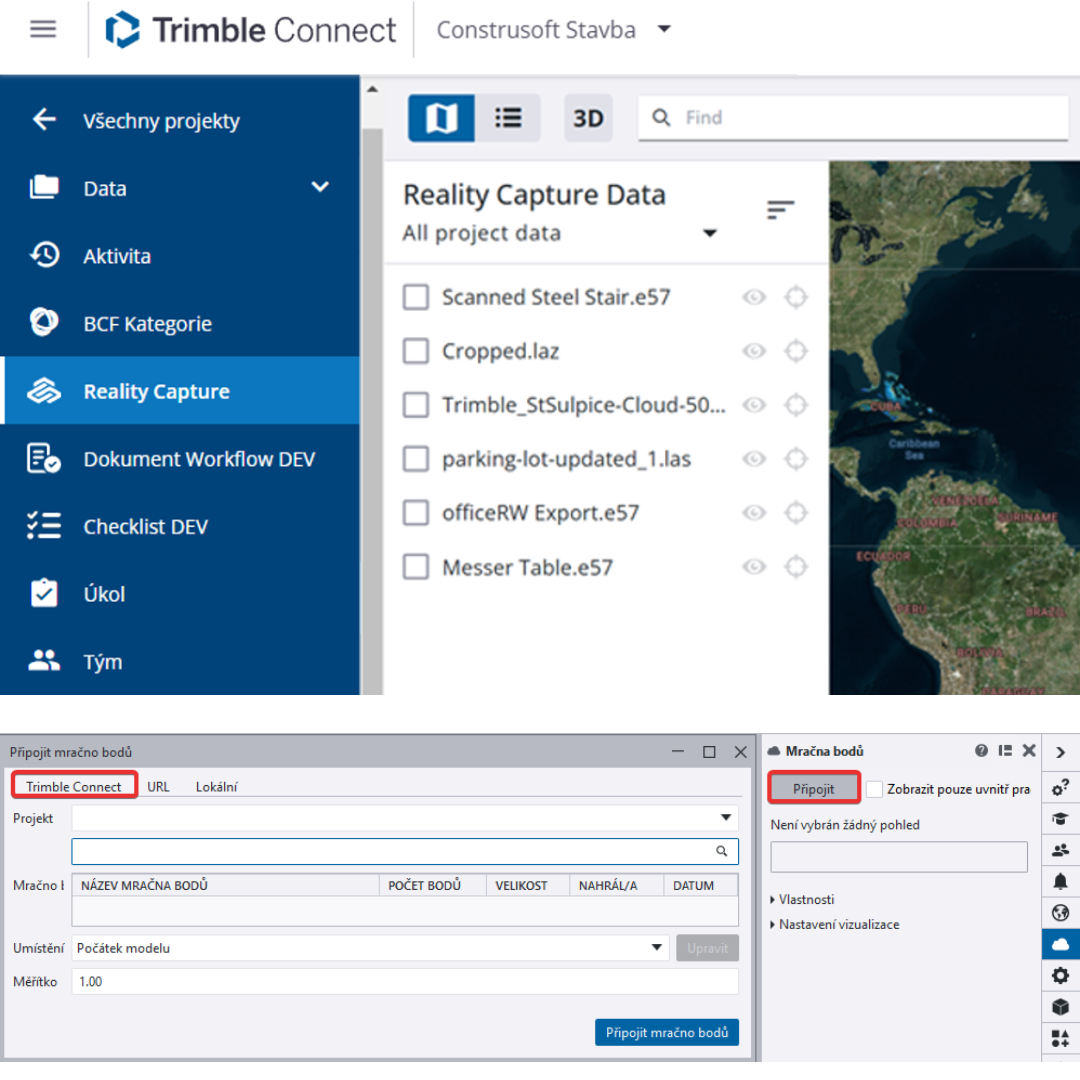

Nové způsoby sdílení mračna bodů

Při použití služby Trimble Reality Capture není potřeba ukládat velké soubory mračena bodů na lokální disk, ale je možné připojit mračna bodů umístěná ve stávajícím projektu Trimble Connect na cloudu. Použití mračena bodů přímo z cloudu zlepšuje spolupráci a přesnost projektu.

Pokud je potřeba zobrazit si mračna bodů, která jsou uložena v projektu Trimble Connect, je možné je rychle připojit a zobrazit přímo v Tekla Structures.

  Více informací
