Zwycięzcy Tekla BIM Awards 2022
Każdego roku od ponad dziesięciu lat wybierane są najlepsze modele BIM w Polsce. W trakcie ostatnich tygodni można było głosować na przesłane projekty. Gratulujemy zwycięzcom i dziękujemy za udział wszystkim uczestnikom. Laureaci przechodzą do rundy międzynarodowej Tekla Global BIM Awards 2022.
8th Lock – Ormond
Przedsięwzięcie jest 4 fazą rozbudowy dzielnicy miejskiej Royal Canal Park w Dublinie. Projekt zakłada budowę wieloużytkowego osiedla mieszkalnego, w skład którego wchodzi 5 bloków, zapewniających 435 mieszkań oraz ok. 4200m2 powierzchni handlowej i rekreacyjnej. Na osiedlu znajdować się będą również przychodnia, apteka, place publiczne, 255 miejsc parkingowych oraz pomieszczenia biurowe i siłownia. Nasze biuro odpowiedzialne było za wykonanie projektu wykonawczego oraz warsztatowego pięciu wyżej wspomnianych bloków mieszkalnych. Najwyższe z nich, Blok A i D mają 12 pięter, najniższe E i C 6 pięter, natomiast Blok B jest budynkiem pośrednim, posiadającym 7 kondygnacji. Każdy z bloków ma unikalny kształt w planie oraz różny układ kondygnacji.
ZCK LUBLIN – ZINTEGROWANE CENTRUM KOMUNIKACYJNE DLA LUBELSKIEGO OBSZARU FUNKCJONALNEGO
Projekt przedstawia konstrukcję zadaszenia dworca metropolitalnego w Lublinie. Zintegrowane Centrum Komunikacyjne jest największą inwestycją samorządu Miasta Lublin, w ramach której Budimex – Generalny Wykonawca – wybuduje nowy dworzec autobusowy wraz z przebudową układu komunikacyjnego. Dostawcą i firmą odpowiedzialną za montaż imponującej konstrukcji stalowej jest Mostostal Kraków. To, co najbardziej wyróżnia inwestycję i stanowić będzie reprezentacyjny salon Lublina to konstrukcja zadaszenia dworca o masie ok. 1 550 ton, w której skład wchodzą trzony słupów z ich koronami oraz kratownice wypełniające przestrzeń między tzw. „słupami-drzewami”.
Johannes Fog – market, siedziba firmy i akademik studencki
Budynek o powierzchni 15 320 m2 w skład którego wchodzi powierzchnia handlowa oraz powierzchnia mieszkalna na ostatnich 3 kondygnacjach wraz z salami szkoleniowymi i audytorium na 300 osób. Budynek znajduje się w Dani w Kopenhadze. Generalnym wykonawcą jest firma BAM Danmark, natomiast firma SWECO opracowała projekt tego budynku. Naszym zadaniem było stworzenie modelu BIM elementów prefabrykowanych w tym ścian sandwich, ścian masywnych, podciągów, słupów, schodów, podestów i stropów. Wyzwaniem okazały się wymiary produkcyjne ścian warstwowych sandwich o grubości 620mm i wysokości nawet ponad 7 m. W zakresie firmy Thomas Praefab Międzyrzecz był projekt prefabrykatów, produkcja elementów betonowych, transport i montaż.
CAMPUS AQUA
Dryden Aqua jest jednym z największych producentów szklanych mediów filtracyjnych. Naszym ambitnym celem było zaprojektowanie wnętrza zakładu oraz kilku mniejszych konstrukcji stalowych na zewnątrz. Dzięki TEKLA i TRIMBLE CONNECT mogliśmy zaprojektować, dostosować i połączyć każdą część projektu oraz udostępnić naszej ekipie montażowej model 3d konstrukcji stalowej i maszyn. Mogliśmy przedstawić nasz pomysł i zastosowane rozwiązania wszystkim osobom zaangażowanym w ten projekt. Prosto też było wprowadzić pewne zmiany, które zaszły w procesie projektowania. Korzystając z Trimble Connect łatwo było wskazać je wszystkie w modelu 3d, który był od razu dostępny na placu budowy. Kluczem do sukcesu było uproszczenie całego procesu. Nie traciliśmy czasu na szukanie zmian lub rzeczy, które trzeba było naprawić. Każda pojedyncza płyta i profil, belki i kolumny, kratownice i stalowe kosze, schody i drabiny, balustrady i szachownice zostały zaprojektowane i narysowane przy użyciu TEKLA.

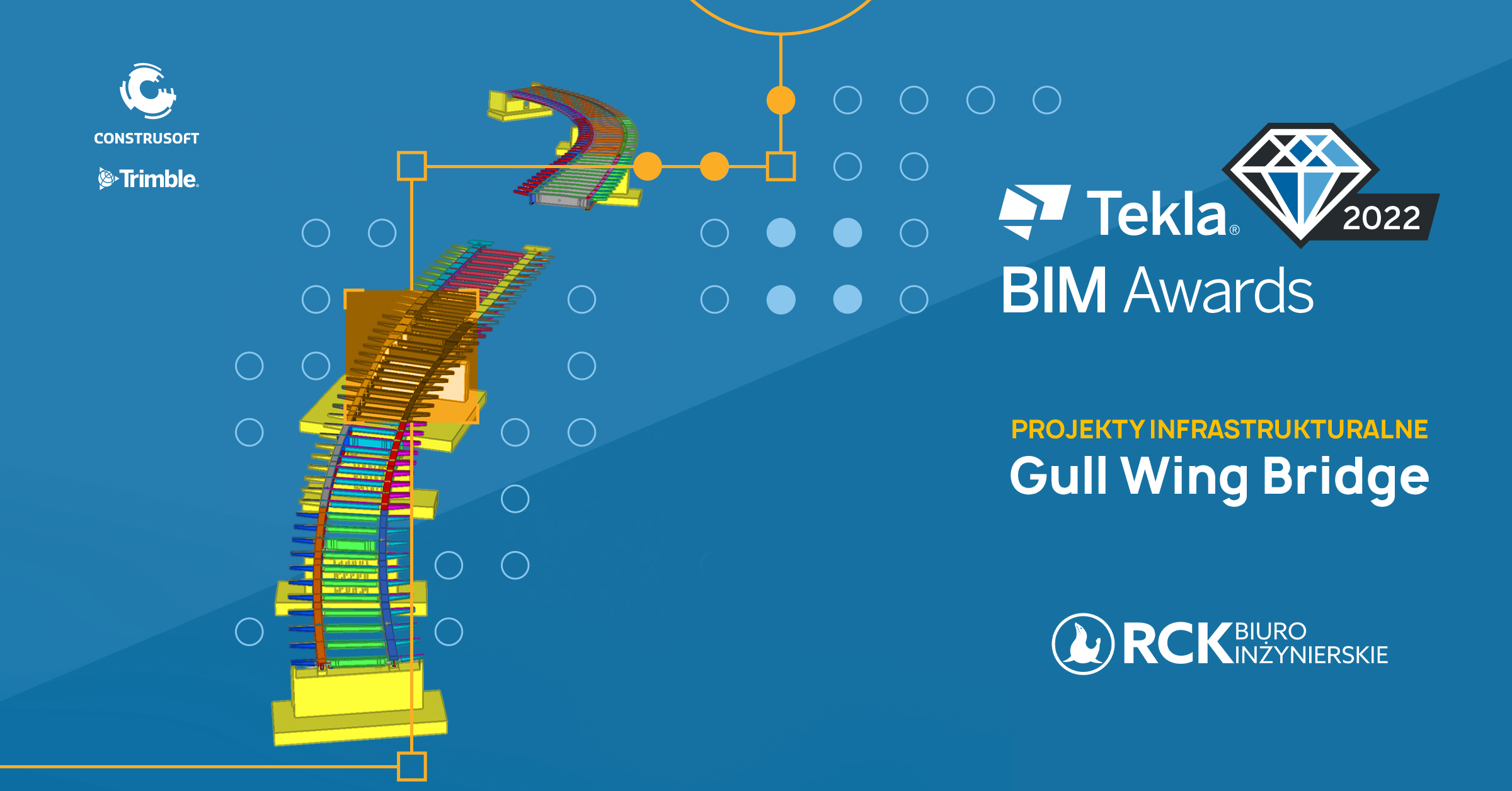

Gull Wing Bridge
Nowy most łączący brzegi jeziora Lothing, the Gull Wing bridge, zminimalizuje obłożenie obecnie istniejącej sieci drogowej oraz poprawi jej dostępność, jak również wyznaczy kierunek rozwoju miasta Lowestoft. Nowy most zwodzony, o przęsłach wyższych i dłuższych niż istniejące mosty pozwoli na przepływanie większych jednostek bez potrzeby podnoszenia przęsła ruchomego. RCK Biuro Inżynierskie przygotowało model Tekla oraz dokumentację warsztatową północnych oraz południowych przęseł mostu.
Bandyhall
Nasz zespół zaprojektował konstrukcję stalową stanowiącą zadaszenie lodowiska znajdującego się w Szwecji koło Göteborgu. Konstrukcja nie tylko imponowała swoimi rozmiarami 112 x 80 x 24 m i masą 814 ton, ale również zastosowanymi ściągami. Wykorzystane ściągi były jednymi z największych, jakie zastosowało dotychczas Give Steel – osiągały 85 mm średnicy, a jeden pręt o długości 6 metrów ważył ponad 250 kg. Na uwagę zasługują również łuki o promieniu 81 metrów. Jest ich łącznie 19 sztuk i każdy zbudowany jest z 12 elementów, które należało zaprojektować tak, by były powtarzalne i optymalizowały proces produkcji oraz montaż. W planach konstrukcja miała zostać zamontowana, ale jej obudowanie fasadą nastąpiło kilka miesięcy później. .
Kuben
Kuben to 6-kondygnacyjny budynek mieszkalny z 43 mieszkaniami, garażem, częścią usługową i miejscami parkingowymi na I piętrze, a także parter z komórkami lokatorskimi i pomieszczeniami technicznymi. Constravia była odpowiedzialna za główne obliczenia, inżynierię elementów prefabrykowanych, fundamenty oraz stal. Największe wyzwania na projekcie stanowiły: – W związku z tym, że Kuben znajduje się w centrum miasta i został wybudowany na terenie zburzonego budynku, podczas projektowania fundamentów musieliśmy wziąć pod uwagę m.in. istniejące instalacje i fundamenty sąsiednich budynków. Balkony umieszczone na konstrukcji stalowej również wymagały dodatkowej konstrukcji kratownicy. Niektóre z nich mają wysokość 3 kondygnacji i zostały dostarczone jako zintegrowane elementy, co przyspieszyło montaż.
