Zwycięzcy Tekla BIM Awards 2021
Każdego roku od ponad dziesięciu lat wybierane są najlepsze modele BIM w Polsce. W trakcie ostatnich tygodni można było głosować na przesłane projekty. Gratulujemy zwycięzcom i dziękujemy za udział wszystkim uczestnikom. Laureaci przechodzą do rundy międzynarodowej Tekla Global BIM Awards 2022.

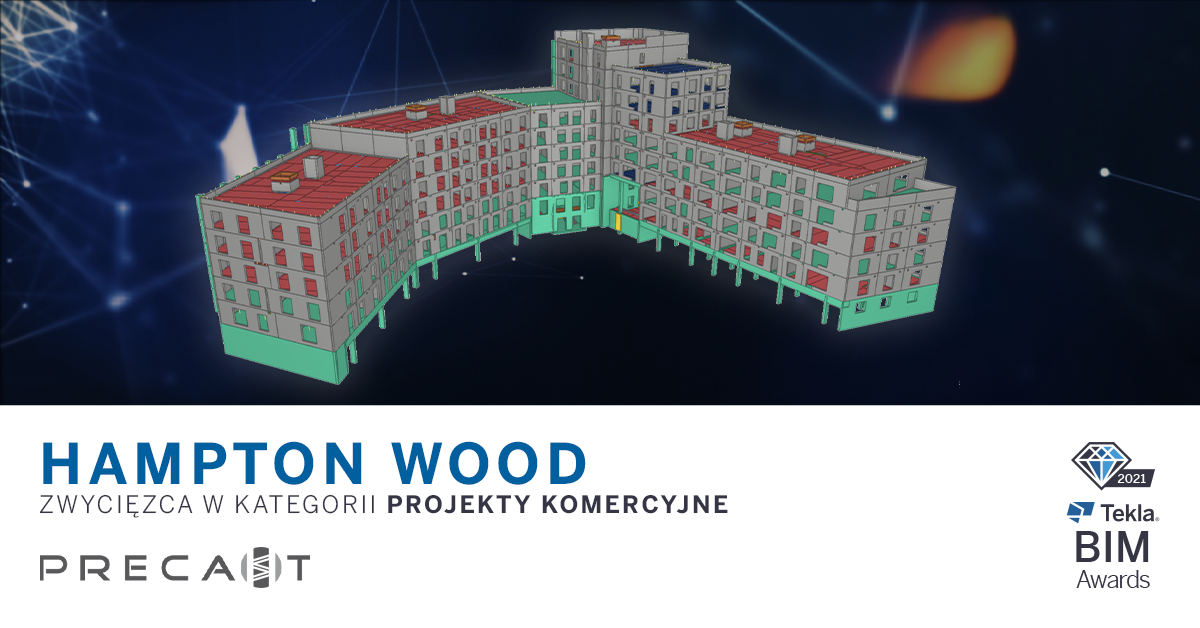

8th Lock – Ormond
Obiekt stanowi ostatni etap inwestycji Hampton Wood – osiedla mieszkaniowego zlokalizowanego w Dublinie (Irlandia), składającego się z 19 bloków. Budowę pierwszego z nich rozpoczęto w 2004r. W skład obiektu budowlanego, posiadającego roboczą nazwę CELL 16, wchodzi 5 bloków zapewniających łącznie 135 jednostek mieszkalnych. W obiekcie zastosowano połączenie konstrukcji monolitycznej z konstrukcją prefabrykowaną. Przygotowany model BIM spełnił kluczową rolę w spotkaniach koordynacyjnych pomiędzy projektantami poszczególnych części budynków. Bliskie sąsiedztwo elementów prefabrykowanych z elementami konstrukcji monolitycznej nierzadko stanowiło również wyzwanie dla kadry inżynierskiej nadzorującej wznoszenie budynku. Model stanowił podstawę organizacji pracy montażystów elementów prefabrykowanych. Komunikacja oraz aktualizowanie modelu BIM konstrukcji prowadzono przy użyciu platformy CDE Trimble Connect.

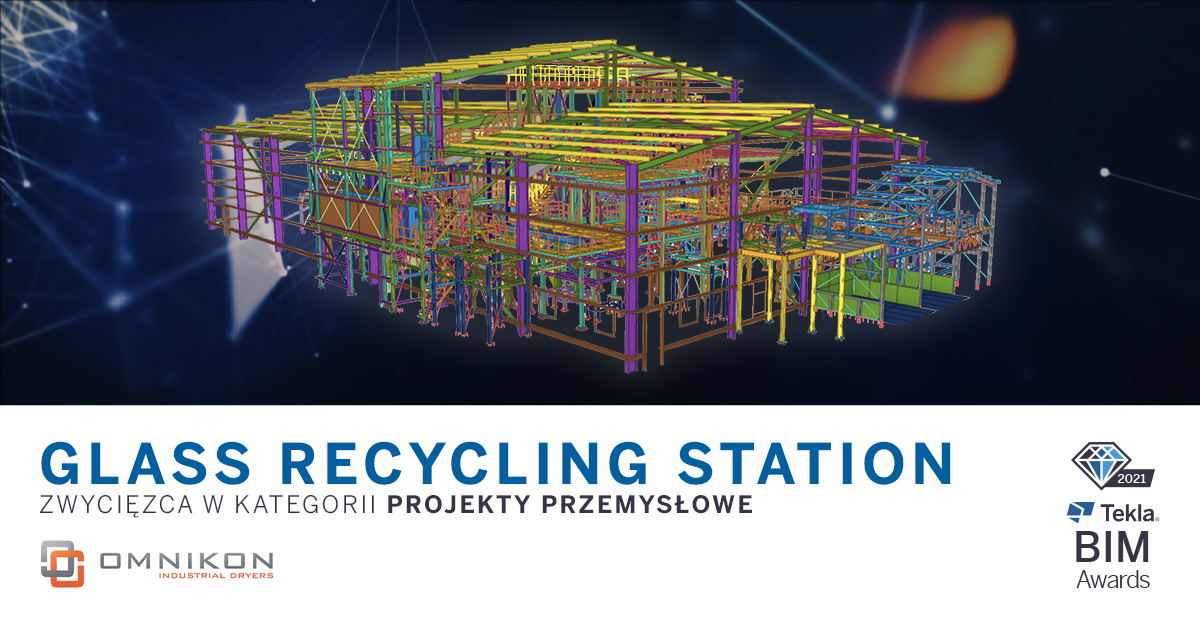

Glass Recycling Station
Naszym celem było zaprojektowanie rozbudowy fabryki w której znajduje się linia technologiczna do uzdatniania wody. Naszym klientem był jeden z liderów na światowym rynku w tej dziedzinie, firma Dryden Aqua. Największym wyzwaniem było skoordynowanie branż, w tym wypadku konstrukcyjnej i mechanicznej. Dzięki możliwości wymiany modeli udało się uniknąć kolizji miedzy elementami konstrukcji stalowej i maszynami już na początku procesu projektowania. Wszystkie elementy dokumentacji wykonawczej zostały przygotowane w programie TEKLA.

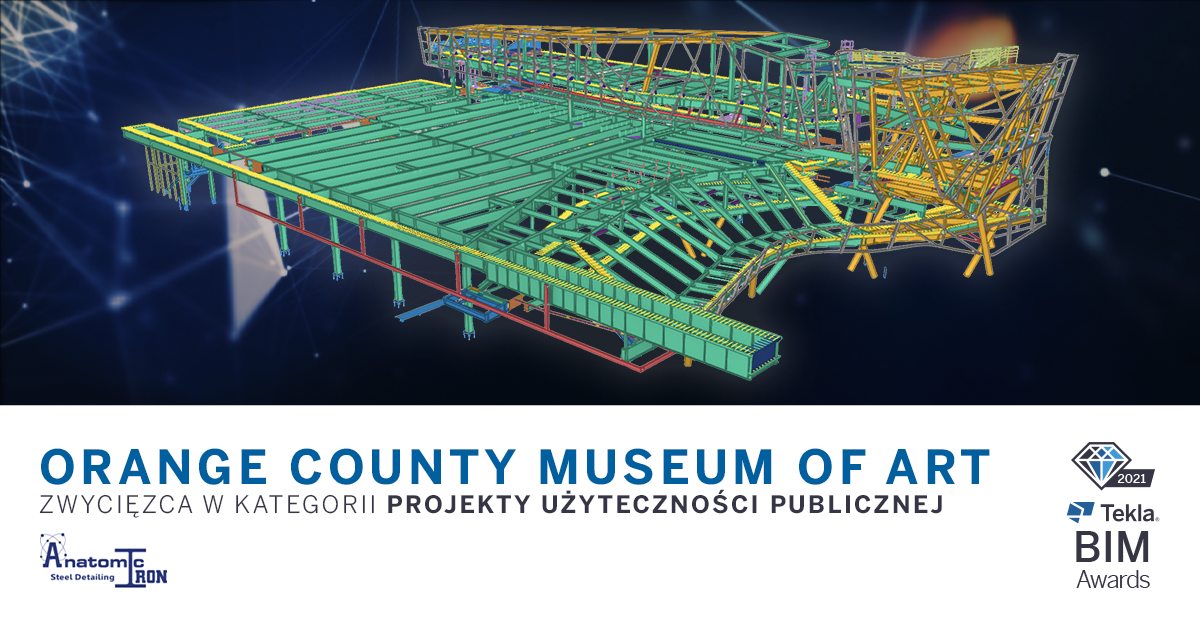

Orange County Museum of Art
Orange County Museum of Art (OCMA) to muzeum sztuki nowoczesnej i współczesnej, obecnie działające w tymczasowej przestrzeni w South Coast Plaza Village w Santa Ana w Kalifornii. Kolekcja muzeum obejmuje ponad 4500 obiektów, koncentrując się na sztuce Kalifornii i Pacyfiku od początku XX wieku do współczesności. Eksponaty obejmują tradycyjne obrazy, rzeźby i fotografię, a także nowe media w postaci wideo, sztuki cyfrowej i instalacji.

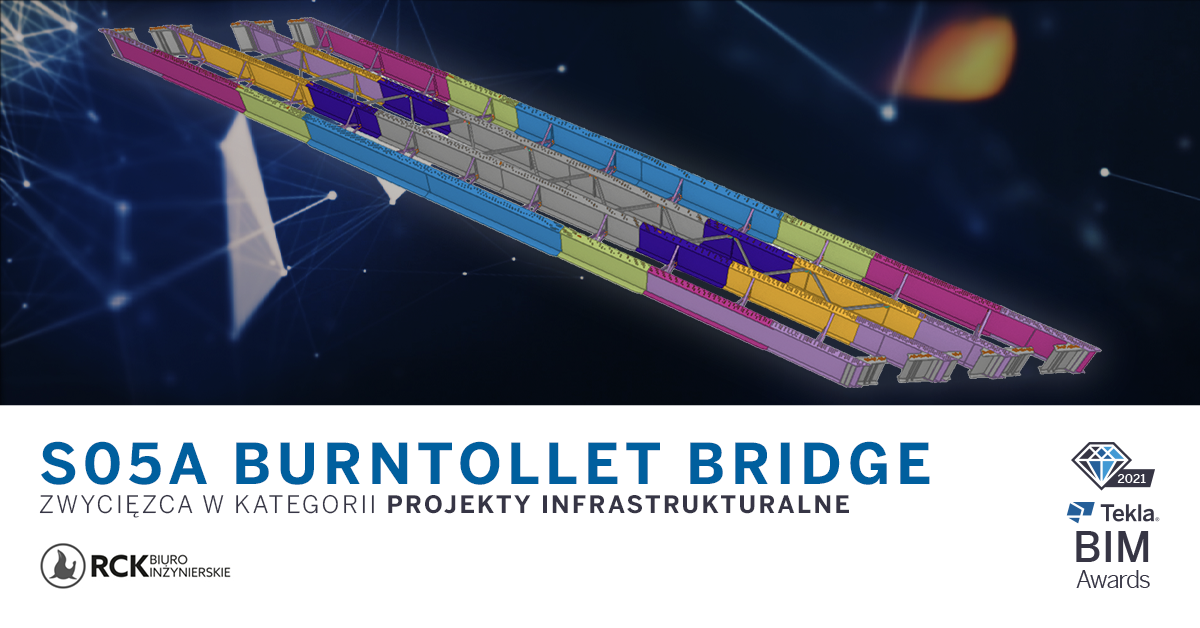

S05A Burntollet Bridge
S05A Burntollet Bridge jest częścią nowej dwujezdniowej drogi o wysokim standardzie między Dungiven i Drumahoe (Wielka Brytania, Irlandia Północna). W ramach tego projektu RCK Biuro Inżynierskie wykonało dwa mosty stalowe (S05 i S07) w zakresie modelu Tekla oraz dokumentacji warsztatowej. Most S05 jest wznoszony w dwóch fazach, aby zminimalizować wpływ na płynność ruchu w regionie. S05 faza A składa się z 2 podwójnych belek, a S05 faza B z 3 podwójnych belek, o rozpiętości 82 metrów.
Most S07 składa się z 3 podwójnych dźwigarów o rozpiętości 57 metrów. Przygotowanie prawidłowego modelu Tekla, kolejność montażu oraz spawanie belek poprzecznych mostu pomiędzy dźwigarami głównymi na placu budowy wymagało precyzyjnej pracy i połączenia kilku różnych geometrii w jeden udany efekt.

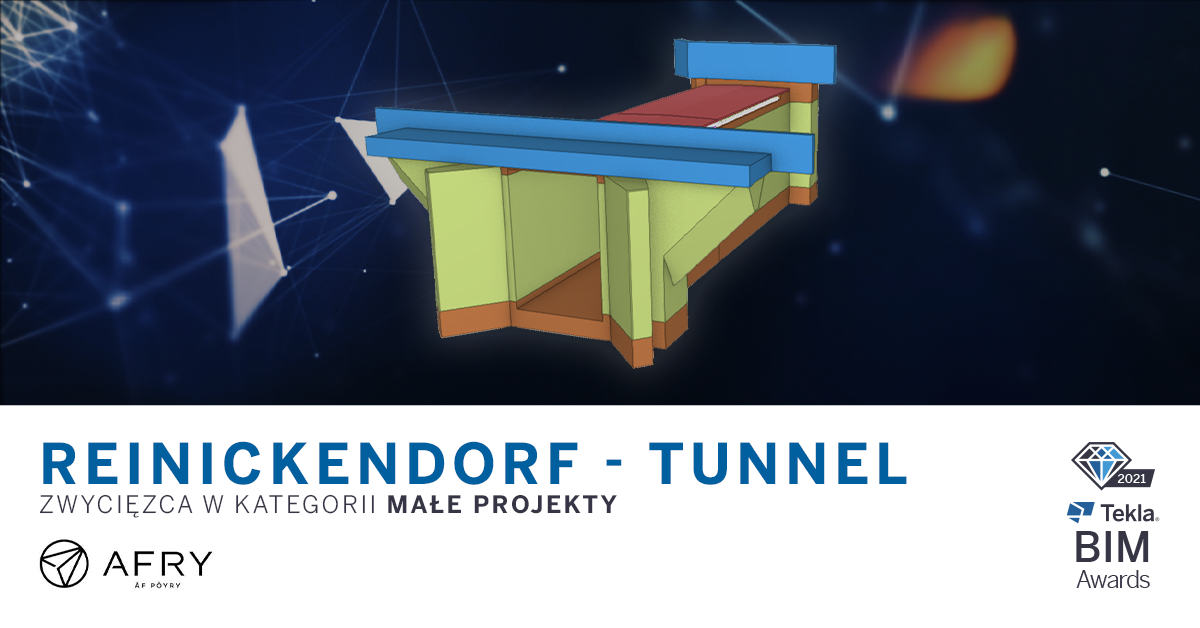

Reinickendorf (tunnel)
Przedmiotem projektu jest żelbetowy tunel stanowiący podziemne przejście dla pieszych na dworcu kolejowym Alt-Reinickendorf w Berlinie. Tunel jest jednym z głównych elementów większego projektu związanego z przebudową wspomnianego dworca kolejowego. Temat realizowano dla klienta DB Netze wspólnie z partnerami z AFRY Deutschland. Zadanie polegało na wykonaniu w Tekla Structures modelu oraz rysunków zbrojenia dla konstrukcji, której bryła została stworzona w innym oprogramowaniu. Wymiana informacji oraz koordynacja odbywała się za pomocą plików IFC. Największą trudnością była urozmaicona geometria obiektu: wszechobecne skosy, nieprostopadłe płaszczyzny oraz wcięcia.

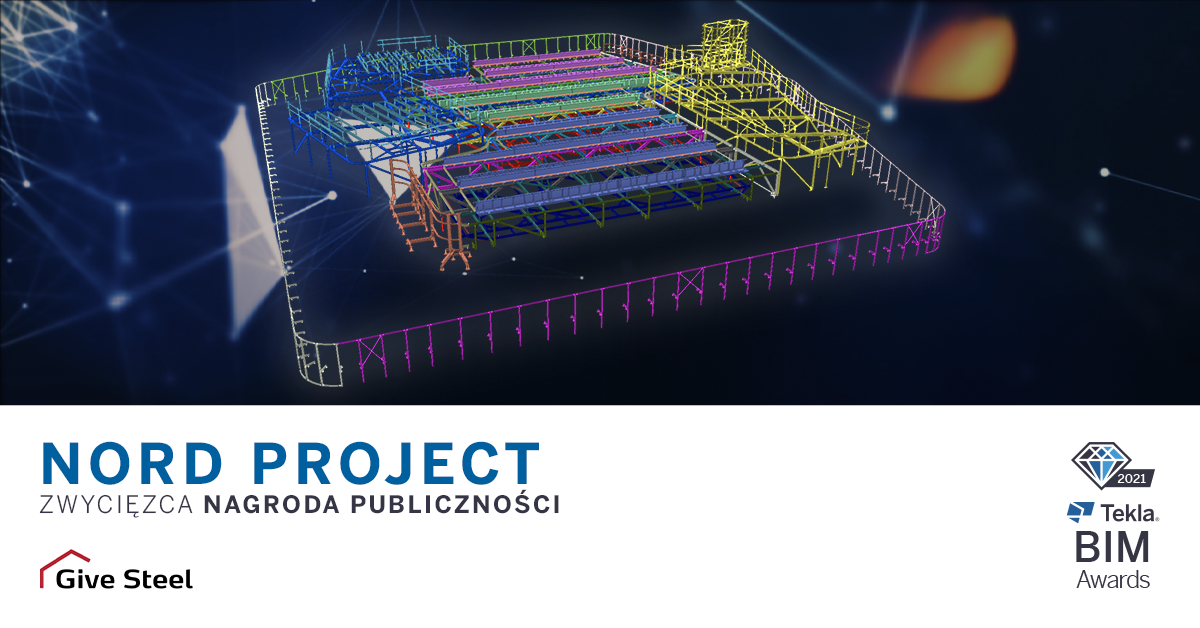

Nord Project
Projekt przedstawia 360-tonową konstrukcję stalową, zamodelowaną przez nasz zespół inżynierów BIM do przekrycia 10-kondygnacyjnego budynku biurowego w Kopenhadze w Danii. Cała konstrukcja składa się z niepowtarzalnych elementów, skręcanych ze sobą na placu budowy. Jej kontury posiadają nieregularny kształt, czyniąc ją tym samym wyjątkową. 7 kratownic o niemal 2,5 metra wysokości każda stanowi główną konstrukcję przekrycia dachu budynku. Największe z nich mają 35 metrów długości. Umieszczone są 45 metrów nad ziemią i połączone 46 kratownicami drugorzędnymi. W północnej i południowej części budynku znajduje się konstrukcja o nietypowym kształtcie – Technical House, którą również modelował nasz zespół projektantów z wykorzystaniem programu Tekla Structures.

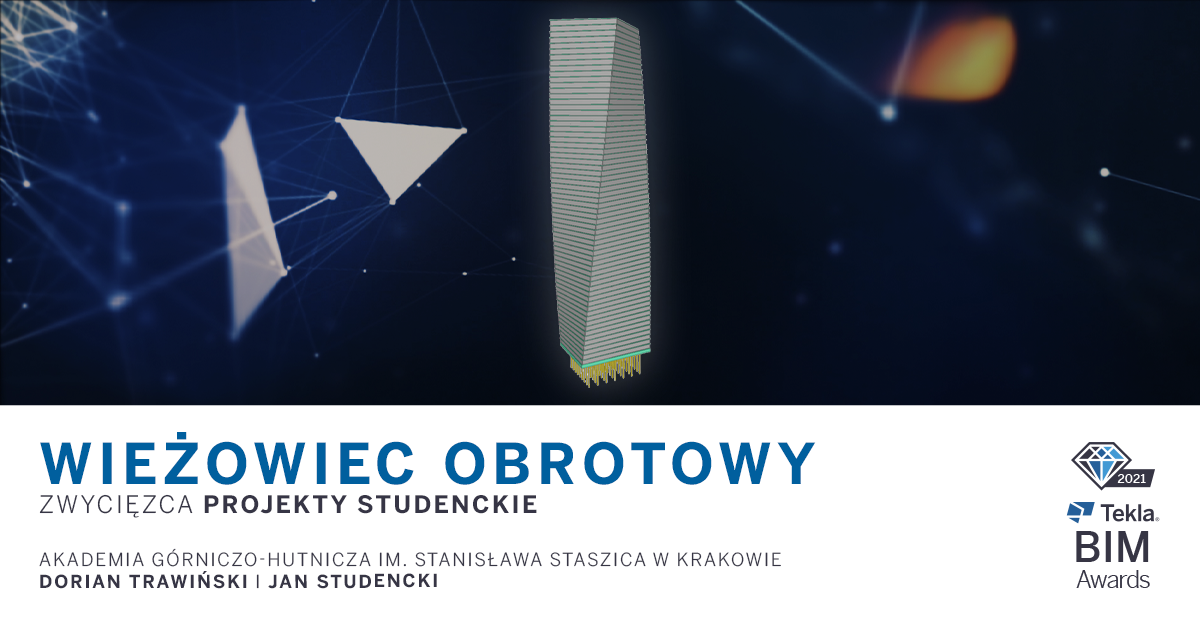

Wieżowiec obrotowy
Mamy przyjemność zaprezentować obiekt typu trzonowo-szkieletowego. Fundamenty budynku stanowią pale żelbetowe zwieńczone cokołem o grubości 3 metrów. Główną konstrukcję stanowi rama złożona ze słupów i belek, która jest stała przez całą wysokość budynku. Drugą, tak samo ważną częścią projektu są płyty stropowe, które obracają się wraz z każdą kolejną kondygnacją o niewielki kąt co w efekcie daje niesamowity efekt. Inspiracją były dla nas istniejące już budynki o podobnej architekturze na przykład w Zjednoczonych Emiratach Arabskich lub w Szwecji. Cała konstrukcja została precyzyjnie zazbrojona i przemyślana. W związku ze wzrostem wytrzymałości betonów i poprawą technologii ich wykonywania istnieje możliwość wykonania budynków takich jak ten.
